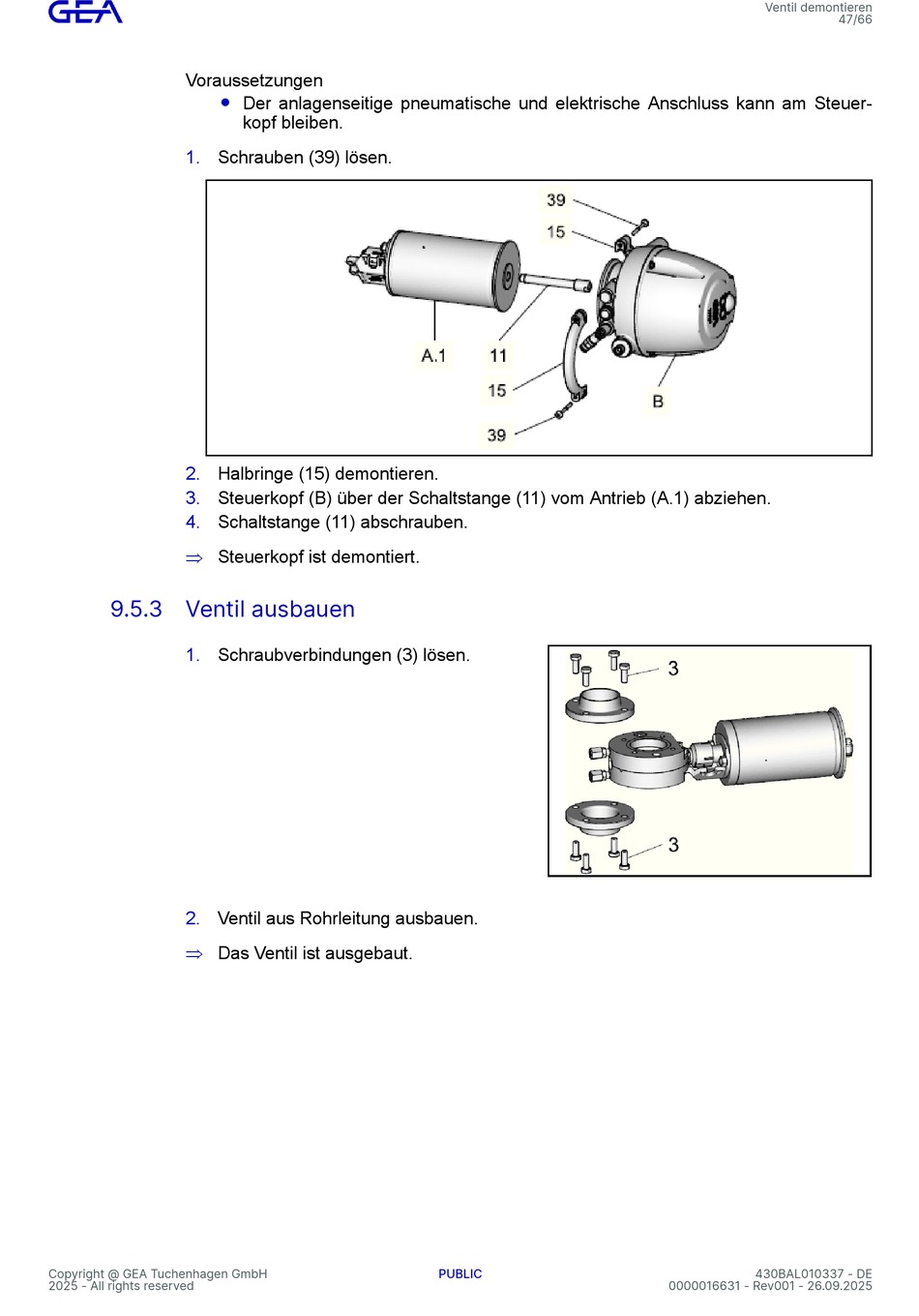

Ventil Ausbauen - Gea Ecospace Betriebsanleitung
Hygienische ventile
Inhaltsverzeichnis
Voraussetzungen
●
1.
Schrauben (39) lösen.
2.
Halbringe (15) demontieren.
3.
Steuerkopf (B) über der Schaltstange (11) vom Antrieb (A.1) abziehen.
4.
Schaltstange (11) abschrauben.
Þ
Steuerkopf ist demontiert.
9.5.3 Ventil ausbauen
1.
Schraubverbindungen (3) lösen.
2.
Ventil aus Rohrleitung ausbauen.
Þ
Das Ventil ist ausgebaut.
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Der anlagenseitige pneumatische und elektrische Anschluss kann am Steuer-
kopf bleiben.
PUBLIC
Ventil demontieren
47/66
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
