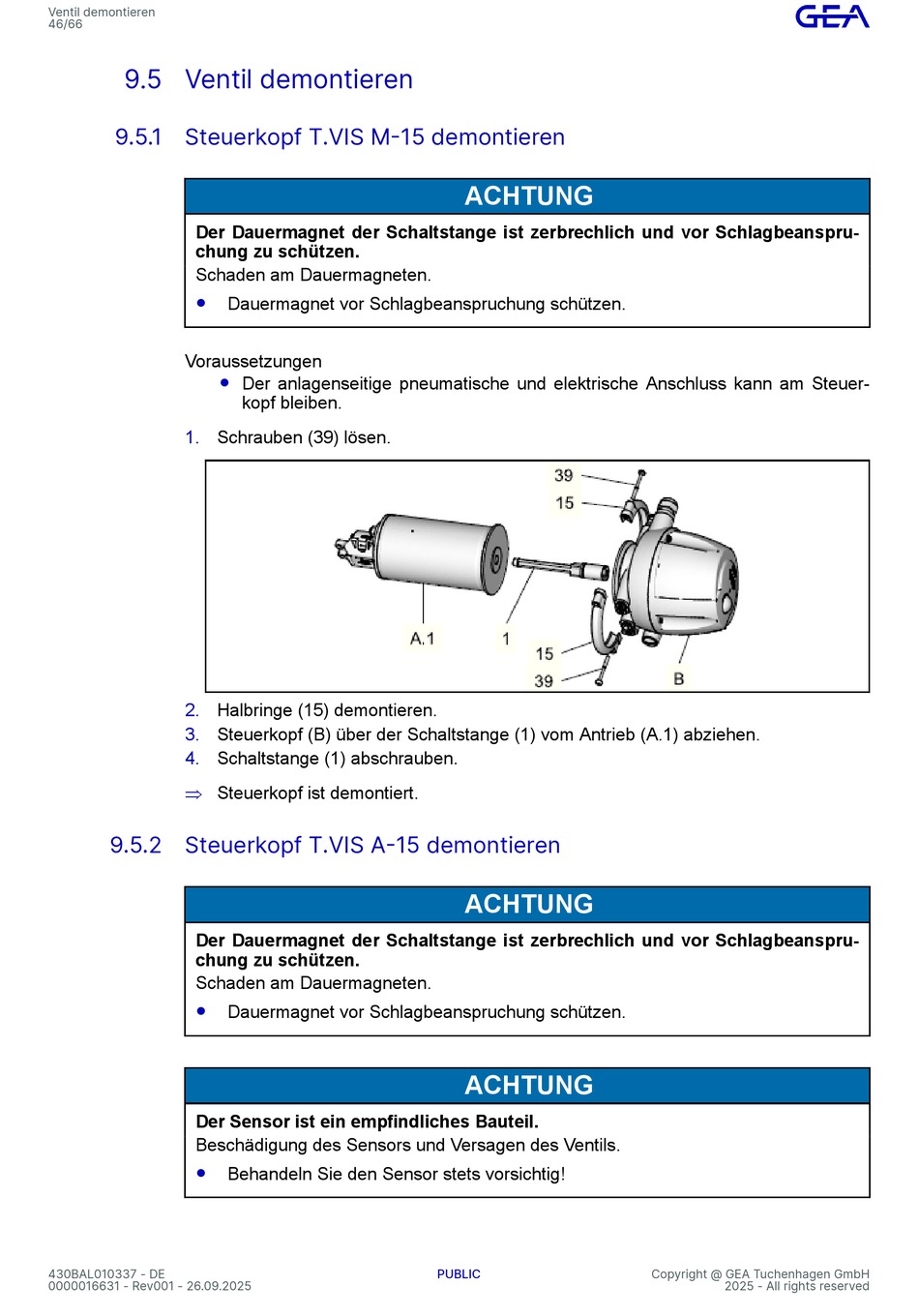

9.5 Ventil demontieren

9.5.1 Steuerkopf T.VIS M-15 demontieren

Der Dauermagnet der Schaltstange ist zerbrechlich und vor Schlagbeanspru-
chung zu schützen.
Schaden am Dauermagneten.
●
Voraussetzungen
●
1. Schrauben (39) lösen.
2. Halbringe (15) demontieren.
3. Steuerkopf (B) über der Schaltstange (1) vom Antrieb (A.1) abziehen.
4. Schaltstange (1) abschrauben.
Þ
Steuerkopf ist demontiert.

9.5.2 Steuerkopf T.VIS A-15 demontieren

Der Dauermagnet der Schaltstange ist zerbrechlich und vor Schlagbeanspru-
chung zu schützen.
Schaden am Dauermagneten.
●
Der Sensor ist ein empfindliches Bauteil.
Beschädigung des Sensors und Versagen des Ventils.
●
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
Dauermagnet vor Schlagbeanspruchung schützen.
Der anlagenseitige pneumatische und elektrische Anschluss kann am Steuer-
kopf bleiben.
Dauermagnet vor Schlagbeanspruchung schützen.
Behandeln Sie den Sensor stets vorsichtig!
ACHTUNG
ACHTUNG
ACHTUNG
