Ventil montieren
52/66

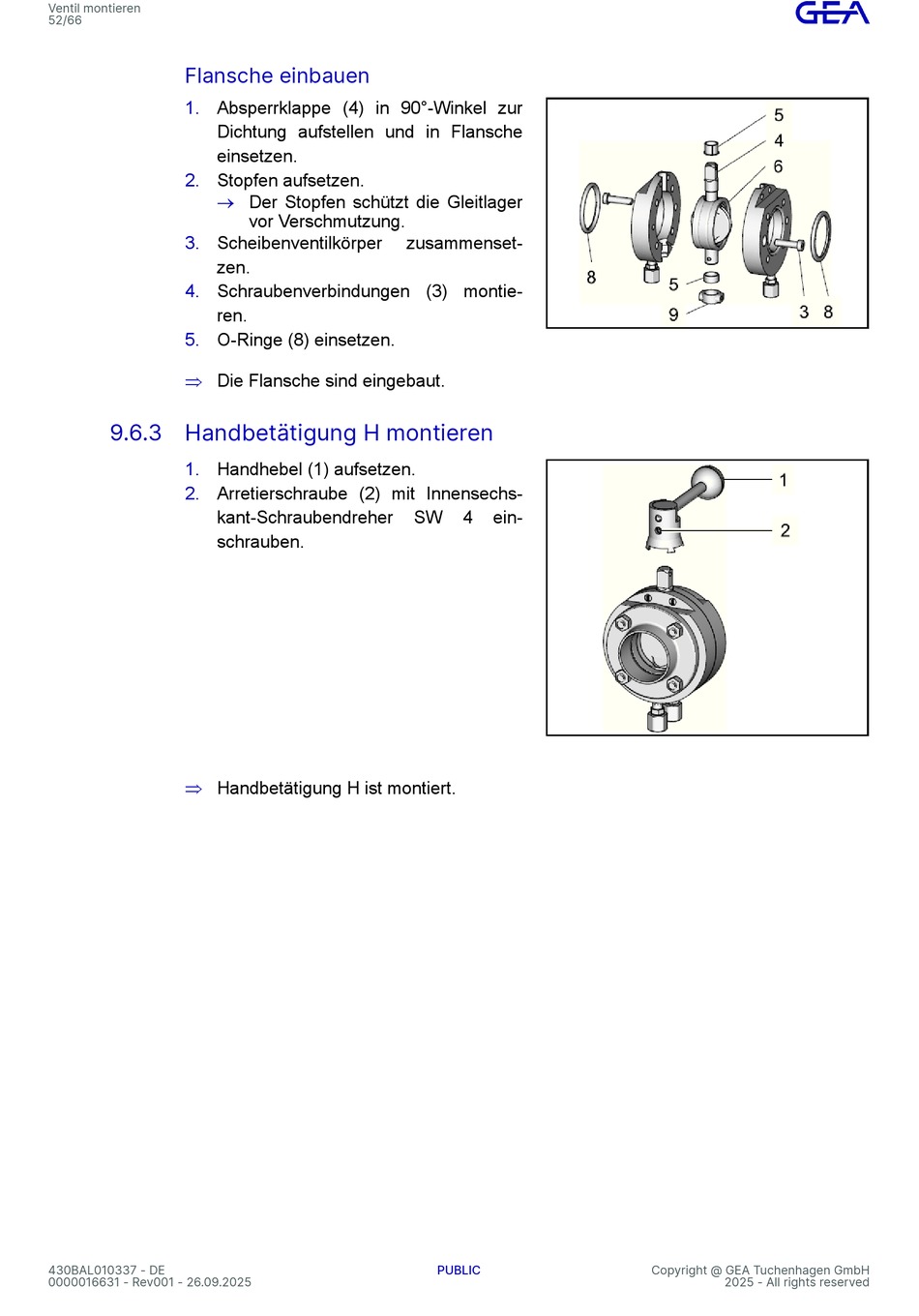

Flansche einbauen
1.
Absperrklappe (4) in 90°-Winkel zur
Dichtung aufstellen und in Flansche
einsetzen.
2.
Stopfen aufsetzen.
®
3.
Scheibenventilkörper
zen.
4.
Schraubenverbindungen (3) montie-
ren.
5.
O-Ringe (8) einsetzen.
Þ
Die Flansche sind eingebaut.
9.6.3 Handbetätigung H montieren
1.
Handhebel (1) aufsetzen.
2.
Arretierschraube (2) mit Innensechs-
kant-Schraubendreher
schrauben.
Þ
Handbetätigung H ist montiert.
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
Der Stopfen schützt die Gleitlager
vor Verschmutzung.
zusammenset-
SW
4
ein-
PUBLIC
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
