Beschreibung

22/66
3 Beschreibung
Dieses Kapitel enthält Beschreibungen zum Aufbau und zur Funktion des Ventils.

3.1 Aufbau und Funktion

3.1.1 Aufbau

3.1.1.1

Pneumatisches Scheibenventil mit Steuerkopf

Position Benennung
3.1.1.2

Pneumatisches Scheibenventil ohne Steuerkopf

Position Benennung
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025

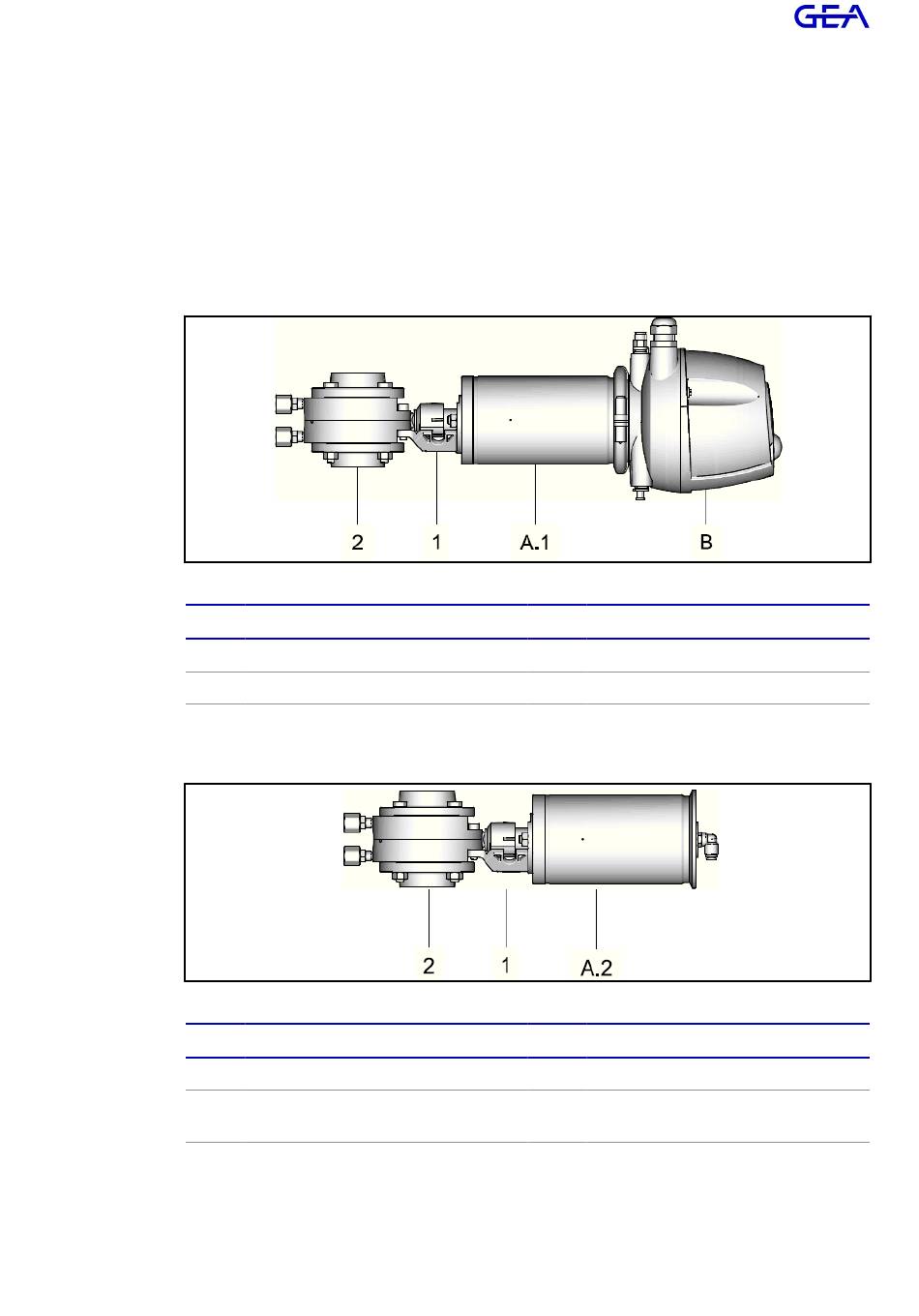

Abbildung 3-1 - Aufbau des pneumatischen Scheibenventils mit Steuerkopf
A.1 - Pneumatischer Antrieb
1 - Konsole
Abbildung 3-2 - Aufbau des pneumatischen Scheibenventils ohne Steuerkopf
A.2 - Pneumatischer Antrieb
2 - Scheibenventilkörper
Position Benennung
B - Steuerkopf T.VIS
2 - Scheibenventilkörper
Position Benennung
1 - Konsole
Optional - Elektrische Rückmeldung (Initia-
tor in der Konsole)
