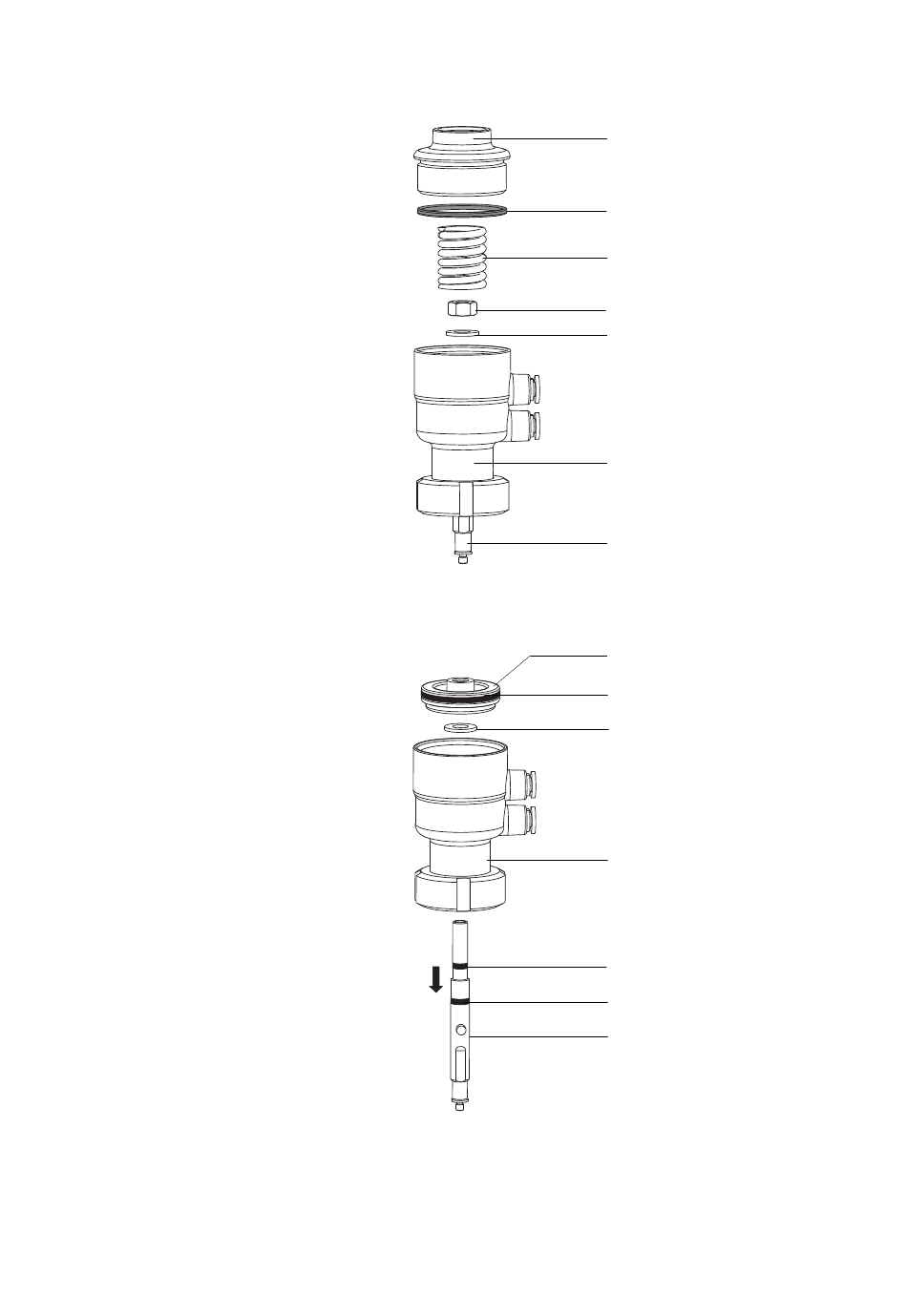

Demontage Antrieb NC
– federschließend
• Deckel (138) mit Schrau-
bendreher (Innensechs-
kant) SW17 abschrau-
ben.
• O-Ring (118) aus dem
Deckel (138) entneh-
men.
• Druckfeder (18) ausbau-
en, Sechskantmutter
(10) lösen (Steckschlüs-
seleinsatz) und mit
Scheibe (98) von der
Stange (139) abstreifen.
• Stange (139) nach unten
aus der Laterne (9) zie-
hen.
• Kolben (228) mit einem
Schraubendreher nach
oben aus der Laterne (9)
schieben, Scheibe (98)
mit entnehmen.
• O-Ringe 226, 6, 186 aus-
bauen.
2014-02 · VESTA Sterilventile · Probenahmeventil H_A/I / VESTA Sterile Valves · Sampling valve H_A/I
Dismantling the actuator NC –
138
118
18
10
98
9
139
228
226
98
9
6
186
139
spring-to-close
• Unscrew cover (138)
with screwdriver (hex.
socket) a/f17.
• Take O-ring (118) out of
the cover (138).
• Dismount pressure
spring (18), loosen hex.
nut (10) (socket wrench)
and withdraw from the
valve stem (139) com-
plete with washer (98).
• Withdraw valve stem
(139) from the lantern
(9) towards the bottom.
• Push piston (228) out of
the lantern (9) towards
the top using a screw-
driver; also remove
washer (98)
• Remove O-rings 226, 6,
186.
