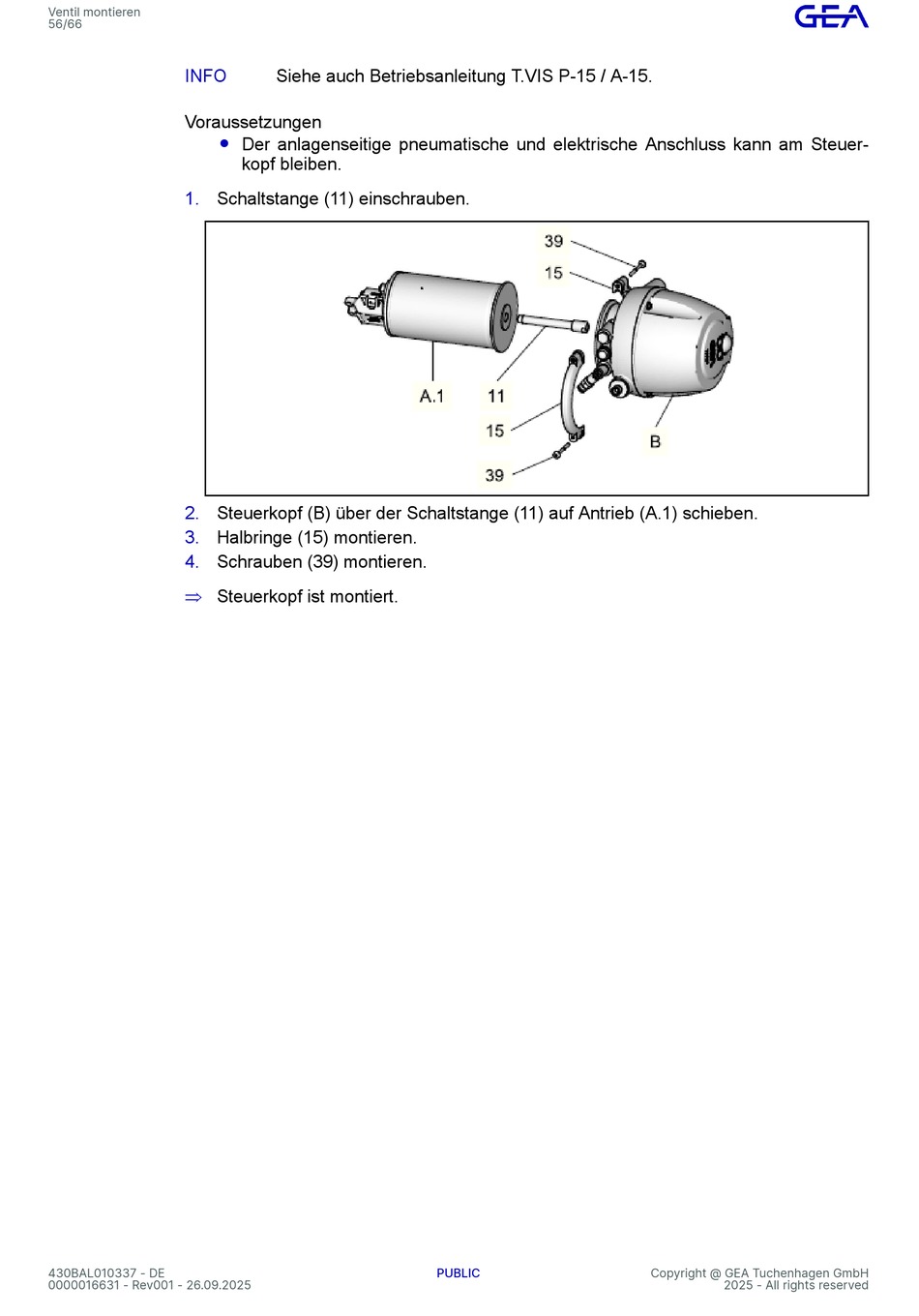

Ventil montieren
56/66
INFO
Voraussetzungen
●
1.
Schaltstange (11) einschrauben.
2.
Steuerkopf (B) über der Schaltstange (11) auf Antrieb (A.1) schieben.
3.
Halbringe (15) montieren.
4.
Schrauben (39) montieren.
Þ
Steuerkopf ist montiert.
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
Siehe auch Betriebsanleitung T.VIS P-15 / A-15.
Der anlagenseitige pneumatische und elektrische Anschluss kann am Steuer-
kopf bleiben.
