Leckagescheibenventil
Inhaltsverzeichnis
Instandhaltung
Ventil demontieren

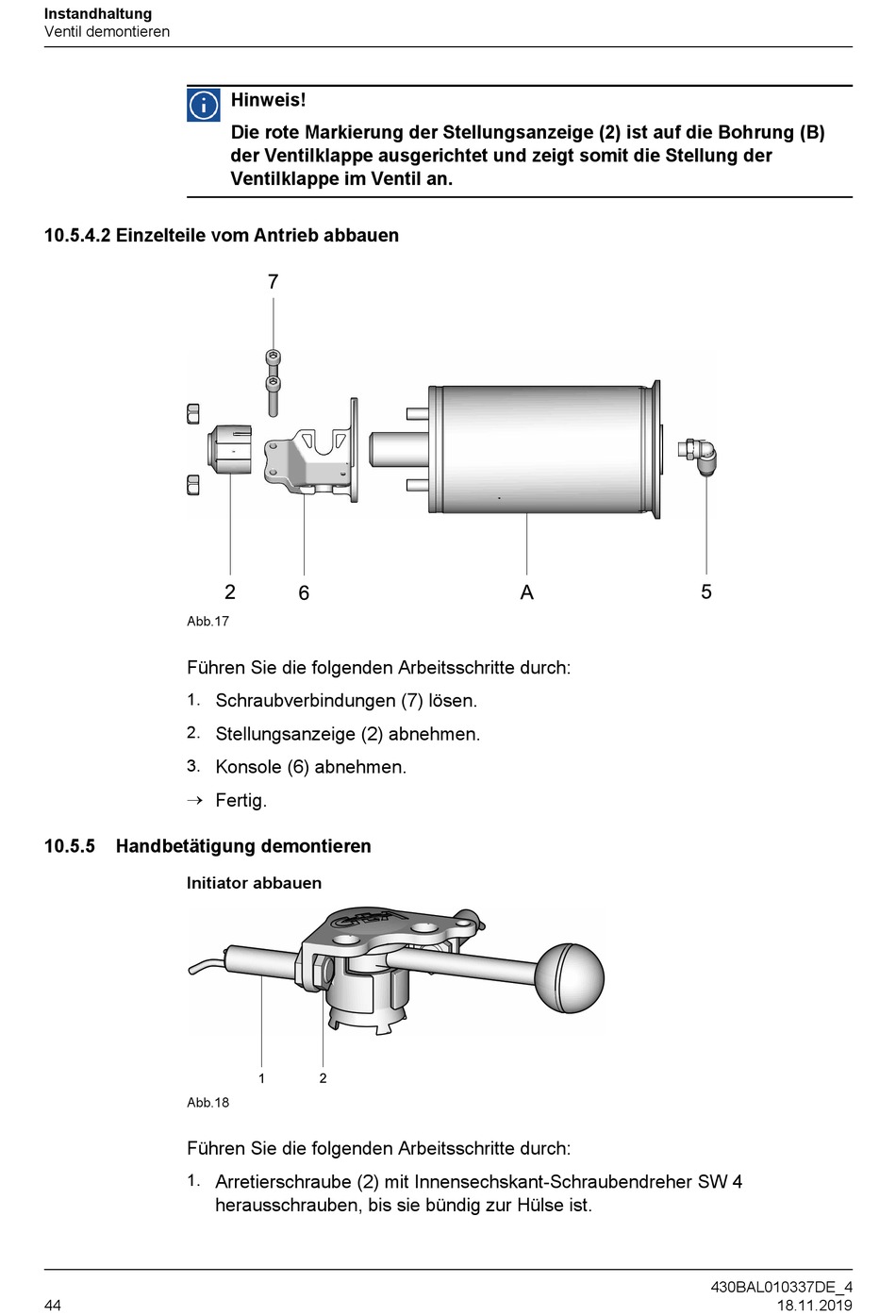

10.5.4.2 Einzelteile vom Antrieb abbauen
Abb.17
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
®
10.5.5
Handbetätigung demontieren
Initiator abbauen
Abb.18
Führen Sie die folgenden Arbeitsschritte durch:
1.
44
Hinweis!
Die rote Markierung der Stellungsanzeige (2) ist auf die Bohrung (B)
der Ventilklappe ausgerichtet und zeigt somit die Stellung der
Ventilklappe im Ventil an.
Schraubverbindungen (7) lösen.
Stellungsanzeige (2) abnehmen.
Konsole (6) abnehmen.
Fertig.
Arretierschraube (2) mit Innensechskant-Schraubendreher SW 4
herausschrauben, bis sie bündig zur Hülse ist.
430BAL010337DE_4
18.11.2019
