6.7.3 Ajuste del tipo de bomba

El tipo de bomba utilizado puede ajustarse en el menú Preparación/Tipo de bomba. Puede seleccionarse
entre los siguientes tipos de bombas:
• Monofásica: correspondiente a una bomba de 230V
• Trifásica: correspondiente a una bomba de 400V
• Convertidor de frecuencias: la bomba es arrancada por un convertidor de frecuencias, por lo que
puede operarse con distintos números de revoluciones
• Contactor: La bomba está conectada a un contactor externo que se activa a través del control.
Los conductos de suministro de tensión de la bomba monofásica, de la bomba trifásica o del contactor
externo deberán conectarse a los bornes A1. Si se utiliza un convertidor de frecuencias, la bomba deberá
recibir un suministro externo de tensión constante. Tan solo se conectarán al control los cables de control.
Para conectar los cables de control están disponibles los siguientes bornes:
• A13 (número de revoluciones 2-normal, cierre libre de potencial)
• A14 (número de revoluciones 3-elevado, cierre libre de potencial)
• A15 (número de revoluciones 1-lento, cierre libre de potencial)
• A16 (señal de parada, conmutador libre de potencial)
• A18 (número de revoluciones porcentual, señal normal de 0-10V)

6.7.4 Ajustes del convertidor de frecuencias

El submenú Ajustes del convertidor de frecuencias solo está disponible si se ha ajustado como tipo de
bomba «Convertidor de frecuencias» (Preparación/Tipo de bomba). El tipo de convertidor de frecuencias
utilizado puede ajustarse en el submenú Preparación/Ajustes CF. Esto aparece representado en la figura
5. El usuario puede ajustar los siguientes parámetros del convertidor de frecuencias:
• Tipo CF: Si se utiliza un convertidor de frecuencias externo (Externo) o una bomba con un convertidor
de frecuencias integrado. Si la bomba cuenta con un convertidor de frecuencias integrado, podrá
seleccionarse el convertidor de frecuencias con o sin señal de parada. Dependiendo del ajuste, los
bornes sin potencial se conectarán con una lógica diferente. Esta conmutación puede verse en la tabla 2.
• Señal de interferencia: Define si la señal de interferencia del convertidor de frecuencias funciona como
contacto de apertura o de cierre.
• Número de revoluciones X: Si el convertidor de frecuencias integrado se arranca mediante una señal
normal (0-10V), podrán indicarse los números de revoluciones correspondientes como porcentajes.
Los valores aquí indicados se mostrarán también en el portal en remoto.
Tipo conv. frec.
Tipo de señal
Señal de interferencia
Número de
revoluciones Eco
Ajustes CF
Externo
0-10 V
Cierre
33%

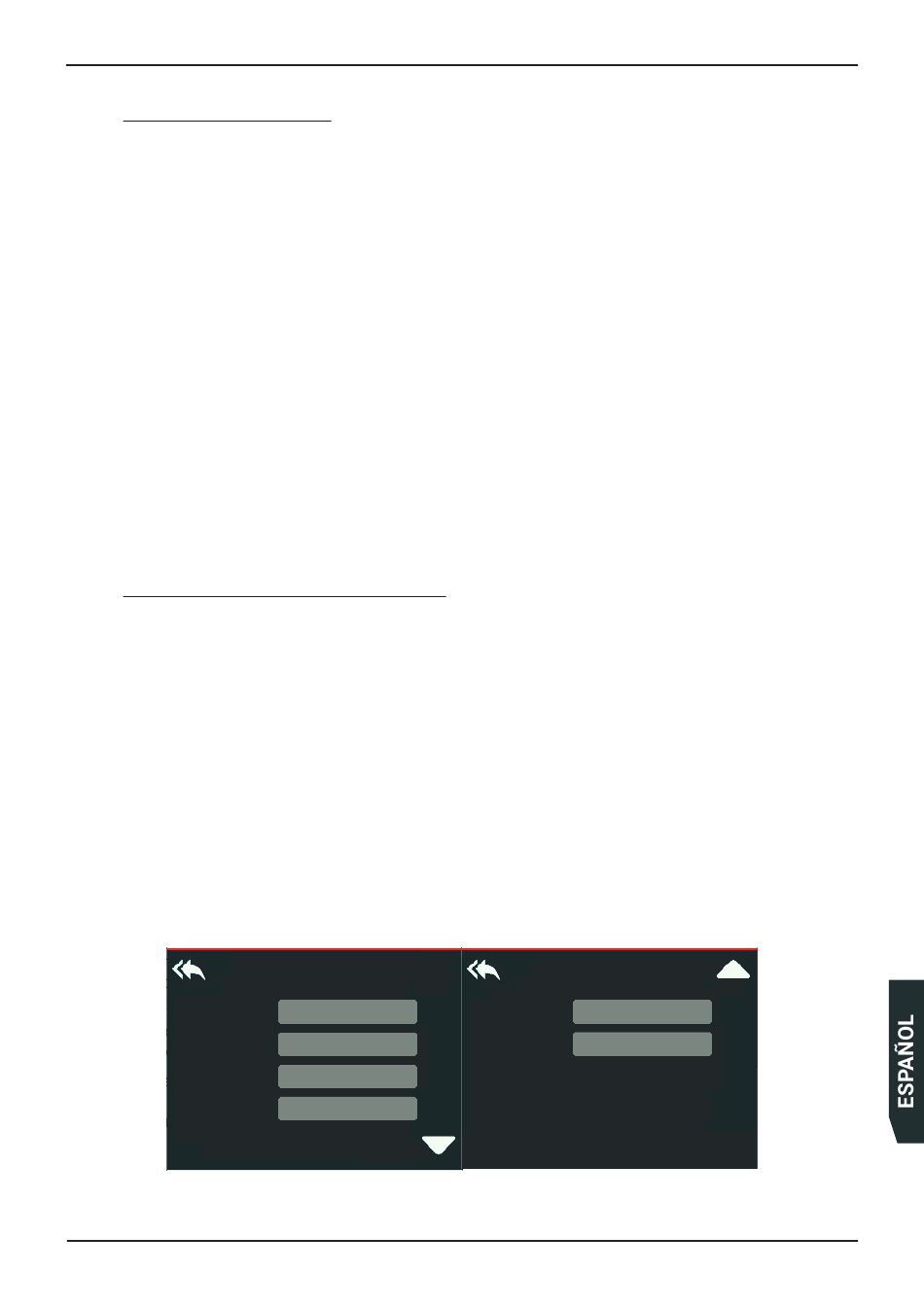

Figura 5: Ajustes del convertidor de frecuencias
Control de piscinas Control 1.3 / Manejo
Ajustes CF
Número de
72 %
revoluciones normal
Número de
100 %
revoluciones elevado
24
