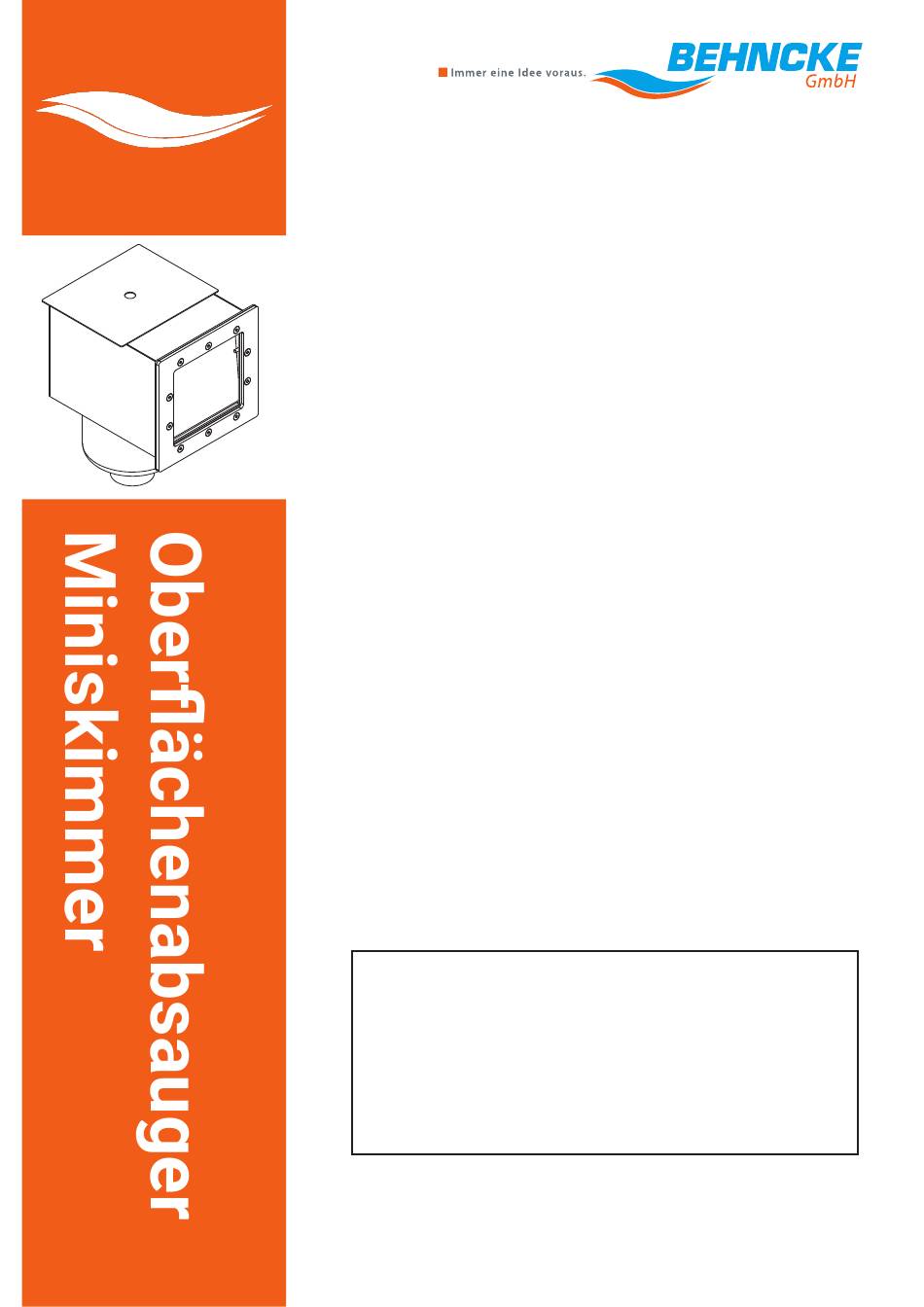

- Seite 1 BETRIEBSANLEITUNG B075 Ihr BEHNCKE - Fachhändler: Dok-ID:07/2021...
- Seite 2 BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Fon: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-Mail: info@behncke.com...
-
Seite 3: Inhaltsverzeichnis
Oberflächenabsauger Miniskimmer / Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Grundlegende Informationen Allgemeines Symbole und Signalwörter Urheberschutz Gewährleistungsbedingungen Produkthaftung Allgemeine Hinweise und Sicherheitshinweise Produktbezogene Hinweise Transport und Lagerung Anforderungen an das Wasser Technische Daten Planungshinweise Anzahl und Position Abstände und Zugänglichkeit Einbau Anschluss an einen zusätzlichen Potenzialausgleich Einbau in Betonbecken 7.2.1 Einbauschema Betonbecken... -
Seite 4: Wichtige Grundlegende Informationen
Oberflächenabsauger Miniskimmer / Wichtige Grundlegende Informationen Wichtige Grundlegende Informationen 1.1 Allgemeines Wir danken Ihnen, dass Sie sich für unser Fabrikat entschieden haben. Damit Sie lange Freude daran ha- ben, bitten wir Sie, die vorliegende Anleitung für den Anschluss und den korrekten Umgang des Produkts zu beachten. -
Seite 5: Allgemeine Hinweise Und Sicherheitshinweise
Oberflächenabsauger Miniskimmer / Allgemeine Hinweise und Sicherheitshinweise Allgemeine Hinweise und Sicherheitshinweise • Alle Produkte aus dem Hause BEHNCKE sind aus qualitativ hochwertigem Material gefertigt. Dies gewährleistet einen langjährigen störungsfreien Betrieb. • Diese Eigenschaften bleiben viele Jahre erhalten, sofern die Einbauteile sorgsam behandelt werden und gemäß... -
Seite 6: Produktbezogene Hinweise
Oberflächenabsauger Miniskimmer / Transport und Lagerung 2.1 Produktbezogene Hinweise Oberflächenabsauger, welche an technische Normen und Regeln, im In- und Ausland für den öffentlichen und privaten Schwimmbadbereich gebunden sind, werden nach folgenden EN-Regelwerken entwickelt, konstruiert und gefertigt: • DIN EN 13451 Schwimmbadgeräte, Teil 1 und 3: Teil 1: Allgemeine sicherheitstechnische Anforderungen und Prüfverfahren Teil 3: Zusätzliche besondere sicherheitstechnische Anforderungen und Prüfverfahren für Ein- und Ausläufe sowie Wasser- und Luftattraktionen. -
Seite 7: Technische Daten
Oberflächenabsauger Miniskimmer / Technische Daten Technische Daten B075 B075 Ø 21 Frischwasseranschluss 1.4404 Werkstoff V4A (AISI 316) (Edelstahl) Sauganschluss zur G2“ IG Filteranlage Durchflussmenge am Oberflächenabsauger (m³/h) 254 x 215 x 342 Maße L x B x H (mm) 214,1 Einlauffläche (cm²) -
Seite 8: Planungshinweise
Oberflächenabsauger Miniskimmer / Planungshinweise Planungshinweise 6.1 Anzahl und Position Je nach Lage und Form des Beckens ist circa je 30 m² Wasserfläche ein Oberflächenabsauger erforderlich. Bei freigeformten Becken ist die Position so zu wählen, dass alle Beckenbereiche ausreichend gut durch- geströmt werden und sich keine Stagnationszonen ausbilden. Bei Außenbädern sollten die Oberflächenabsauger stets mit der Öffnung zur Hauptwindrichtung positio- niert werden, so dass der Wind die Oberflächenströmung des Oberflächenabsaugers unterstützt. 6.2 Abstände und Zugänglichkeit Der Oberflächenabsauger benötigt eine ausreichend große und sichere Zugangsmöglichkeit im Bereich des Beckenumgangs. Sollte der Oberflächenabsauger vollständig einbetoniert werden entfällt diese Zugangsmöglichkeit. -
Seite 9: Einbau In Betonbecken
Oberflächenabsauger Miniskimmer / Planungshinweise 7.2 Einbau in Betonbecken gefliest oder mit Folienauskleidung An der Schalung zur Beckeninnenseite den gewünschten Wasserstand (Normalwasserstand) anzeichnen, um daran die beiliegende Bohrschablone auszurichten. Mittels Körner sind die Bohrungen gemäß den Angaben auf der Bohrschablone anzukörnen und mit einem dem Schalungsmaterial entsprechendem Bohrer zu bohren. -
Seite 10: Einbau In Edelstahlbecken
Oberflächenabsauger Miniskimmer / Planungshinweise 7.3 Einbau in Edelstahlbecken GEFAHR Beim Einbau von Oberflächenabsaugern in Edelstahlbecken sind zwei Varianten möglich. Variante 1: Wie bei Fertigbecken mittels Bohrschablone siehe Kapitel 7.2 Variante 2: Einschweißen des Oberflächenabsaugers in die Beckenwand. Bei beiden Varianten entstehen Oberflächenbeschädigungen der Edelstahlwand durch Bohren, sowie Schneiden und Schweißen. Es ist zu beachten das die Oberflächenbeschaffenheit nach allen Arbeiten fachgerecht wiederherzustellen ist. -
Seite 11: Wartung Und Pflege
Edelstahl rostfarbene Stellen ausbilden. Mittels einer speziellen Reinigungs- und Polierwatte lassen sich diese Stellen einfach und schnell behandeln. Verwenden Sie dazu: BEHNCKE Reinigungsmittel für Edelstahl und Chrom Art.-Nr. 461 000 74 bzw. Art.-Nr. 461 000 71. Kontrollieren Sie regelmäßig den Siebkorb und reinigen Sie diesen bei sicht- barem Schmutzeintrag. In Hallenschwimmbädern gibt es eine höhere Konzen- tration von korrosiven Chemikaliendämpfen, weshalb es sehr wichtig ist, öfters... -
Seite 12: Fehlerdiagnose
Oberflächenabsauger Miniskimmer / Fehlerdiagnose Fehlerdiagnose GEFAHR Die Wartung und Reparatur darf nur von geschultem und zugelassenem Fach- personal durchgeführt werden. Wartungsvertrag abzuschließen, in dessen Umfang auch die Überprüfung und Wartung des Oberflächenabsaugers eingeschlossen ist. Feststellung Mögliche Ursachen Abhilfe Skimmerklappe bewegt sich Skimmerklappe mit der Hand nicht mehr leicht hin und her bewegen. Wasserqualität verschlechtert/ Siebkorb mit Schmutz zuge- Siebkorb leeren und reinigen Keine Sogwirkung setzt... -
Seite 13: Demontage Und Entsorgung
Oberflächenabsauger Miniskimmer / Demontage und Entsorgung 10 Demontage und Entsorgung Die Verpackung des Oberflächenabsaugers können Sie materialgetrennt im jeweiligen Hausmüll entsorgen. GEFAHR Die Demontage und Entsorgung darf nur von geschultem und zugelassenem Fachpersonal durchgeführt werden. VORSICHT Bei der Demontage auf die eigene Unversehrtheit achten. Sicherheitsausrüstung (z.B. Sicherheitshandschuhe, -schuhe, und -brille) tragen! Edelstahlkanten können nach dem Ausbau scharfkantig. - Seite 14 BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Fon: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-Mail: info@behncke.com...
- Seite 30 BEHNCKE GmbH Bavière : Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tél. : +49 (0)89 / 45 69 17-0 Fax : +49 (0)89 / 45 69 17-61 Saxe-Anhalt : Stötterlinger Straße 36 a D-38835 Bühne Tél. : +49 (0)39421 / 796-0 Fax : +49 (0)39421 / 796-30 E-mail : info@behncke.com Site Internet : www.behncke.com...
- Seite 42 BEHNCKE GmbH Bavière : Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tél. : +49 (0)89 / 45 69 17-0 Fax : +49 (0)89 / 45 69 17-61 Saxe-Anhalt : Stötterlinger Straße 36 a D-38835 Bühne Tél. : +49 (0)39421 / 796-0 Fax : +49 (0)39421 / 796-30 E-mail : info@behncke.com Site Internet : www.behncke.com...
- Seite 44 BEHNCKE GmbH Baviera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Telefono: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sassonia-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Telefono: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-mail: info@behncke.com...
- Seite 56 BEHNCKE GmbH Baviera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Telefono: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sassonia-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Telefono: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-mail: info@behncke.com...
- Seite 58 BEHNCKE GmbH Beieren: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tel.: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Saksen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Tel.: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-mail: info@behncke.com...
- Seite 70 BEHNCKE GmbH Beieren: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tel.: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Saksen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Tel.: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-mail: info@behncke.com...
- Seite 72 BEHNCKE GmbH Бавария: Michael-Haslbeck Straße 13 D-85640 Putzbrunn (Германия) Тел.: +49 (0)89 / 45 69 17-0 Факс: +49 (0)89 / 45 69 17-61 Саксония-Анхальт: Stötterlinger Straße 36 a D-38835 Bühne (Германия) Тел.: +49 (0)39421 / 796-0 Факс: +49 (0)39421 / 796-30 Эл.
- Seite 84 BEHNCKE GmbH Бавария: Michael-Haslbeck Straße 13 D-85640 Putzbrunn (Германия) Тел.: +49 (0)89 / 45 69 17-0 Факс: +49 (0)89 / 45 69 17-61 Саксония-Анхальт: Stötterlinger Straße 36 a D-38835 Bühne (Германия) Тел.: +49 (0)39421 / 796-0 Факс: +49 (0)39421 / 796-30 Эл.
- Seite 86 BEHNCKE GmbH Baviera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tel.: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sajonia-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Tel.: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 Correo electrónico: info@behncke.com...
- Seite 98 BEHNCKE GmbH Baviera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Tel.: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sajonia-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Tel.: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 Correo electrónico: info@behncke.com...
- Seite 100 BEHNCKE GmbH Bavyera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Telefon: +49 (0)89 / 45 69 17-0 Faks: +49 (0)89 / 45 69 17-61 Saksonya-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Telefon: +49 (0)39421 / 796-0 Faks: +49 (0)39421 / 796-30 E-posta: info@behncke.com...
- Seite 112 BEHNCKE GmbH Bavyera: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Telefon: +49 (0)89 / 45 69 17-0 Faks: +49 (0)89 / 45 69 17-61 Saksonya-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Telefon: +49 (0)39421 / 796-0 Faks: +49 (0)39421 / 796-30 E-posta: info@behncke.com...
- Seite 113 Technische Abbildungen Technical illustrations Illustrations techniques Illustrazioni tecniche Technische illustraties Технические иллюстрации Ilustraciones técnicas Teknik çizimler B075...
- Seite 114 Oberflächenabsauger Miniskimmer Technische Abbildungen / Technical illustrations / Illustrations techniques / Illustrazioni tecniche / Technische illustraties / Технические иллюстрации / Ilustraciones técnicas / Teknik çizimler 150,8 23,8 60,2 60,2 23,8 155,75 77,5 88,5 Sauganschluss V4A-Muffe G 2''-IG Oberflächenabsauger B 075 390 075 00 Surface suction unit B 075 Écumeur de surface B 075...
-
Seite 115: Eg-Konformitätserklärung
EG-Konformitätserklärung / EC Declaration of Conformity / Déclaration de conformité CE / Dichiarazione di conformità CE EG-verklaring van overeenstemming / Декларация соответствия ЕС / Declaración de conformidad de la CE / EC Uygunluk Beyanı EG-Konformitätserklärung Im Sinne der EG-Richtlinien Produkt: Oberflächenabsauger Fabrikat: BEHNCKE® GmbH Typ: B075 Baujahr: Betriebsmedium: Flüssigkeit / Schwimmbadwasser Material: V4A Edelstahl 1.4404, AISI 316... - Seite 116 BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 45 69 17-61 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Fon: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-Mail: info@behncke.com...
