6.9.3 Meet- en regeltechniek

Het inlezen van de waarden van de meet- ren regeltechniek kan via het submenu Extra's/meet- en
regeltechniek geconfigureerd worden. De pH-waarde, de chloorwaarde of de redoxwaarde (maximaal
twee tegelijk) kan ingelezen worden. De ingelezen waarden worden op het startscherm getoond. Indien
de filterpomp uitgeschakeld is, wordt de laatste waarde 'bevroren' (weergegeven door oranje waarden).
Bij wijze van voorbeeld wordt het menu voor de pH-waarde in afbeelding 11 weergegeven. De volgende
parameters kunnen ingesteld worden:
• Ingang: definieert aan welke ingangsklemmen de waarden ingelezen dienen te worden.
• Signaaltype: definieert of de waarden middels een signaal van 0-10 V of van 4-20 mA doorgestuurd
worden.
• Waarde bij X: definieert het waardebereik van het doorsturen.
• Offset: kan, vergelijkbaar met de sensorcompensatie, gebruikt worden voor aanpassing van de waarde
bij transmissieverliezen (max. aanpassing -0,5 - 0,5)
pH-waarde
Ingang
Signaaltype
Waarde bij 4 mA
Waarde bij 20 mA
In de besturing zijn vaste grenswaarden voor de ingelezen waarden opgeslagen. Bij overschrijden of niet
halen van deze waarden wordt dit door middel van een foutmelding medegedeeld. De grenswaarden
kunnen niet veranderd worden.
De spanningsvoeding van de meet- en regelinstallatie moet op de klemmen A5 aangesloten worden.
Het vrijgavesignaal voor de meet- en regelinstallatie moet op de klemmen A11 aangesloten worden.
De volgende standaardwaarden zijn standaard in de besturing opgeslagen:
Gemeten waarde Onderste alarmgrens
pH 6,8
RedOx 650 mV
Chloor 100 µg/l
6.9.4 Vulpeilen chemicaliën
Het inlezen van de vulpeilen van chemicaliën kan in het submenu Extra's/vulpeilen chemicaliën
geconfigureerd worden. Voor in totaal twee middelen kan geregistreerd worden hoezeer de chemische
stof is uitgeput. Het menu wordt in afbeelding 12 weergegeven.
• Ingang: definieert aan welke ingangsklemmen de waarden ingelezen dienen te worden.
• Type: definieert of de mate van uitputting via een opener- of sluitercontact achterhaald wordt.
• Naam: definieert de naam die in geval van uitputting weergegeven moet worden. Als naam kan hier
gekozen worden tussen Chloor, pH-, pH+, Actieve zuurstof, Uitvlokmiddel, ACO en Overig.
E2
4-20 mA
2,0
14,0

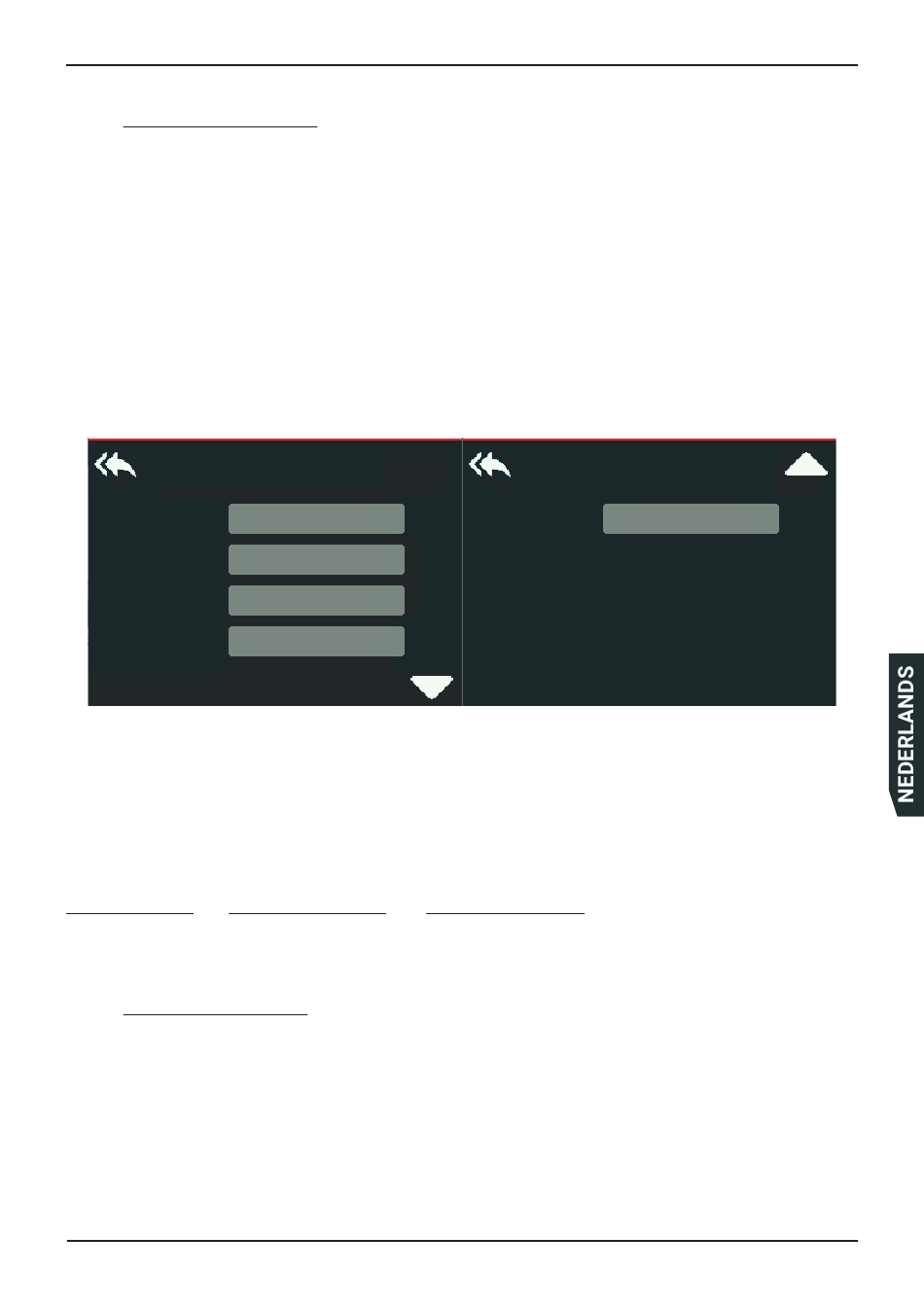

Afbeelding 11: Meet- en regeltechniek
Bovenste alarmgrens
7,6
1000 mV
1000 µg/l
Zwembadbesturing Control 1.3 / Bediening
pH-waarde
0,00
Offset
