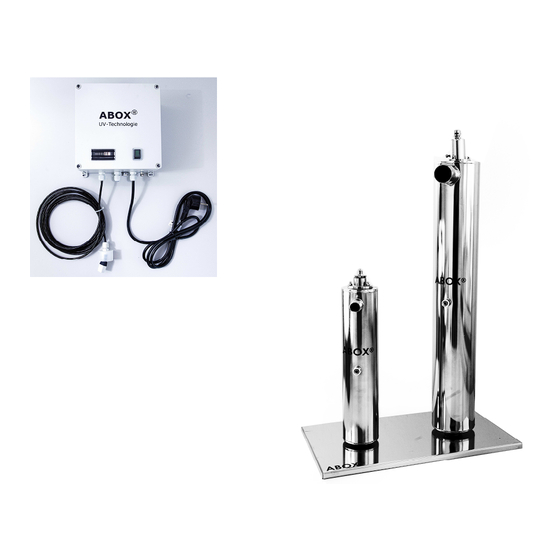

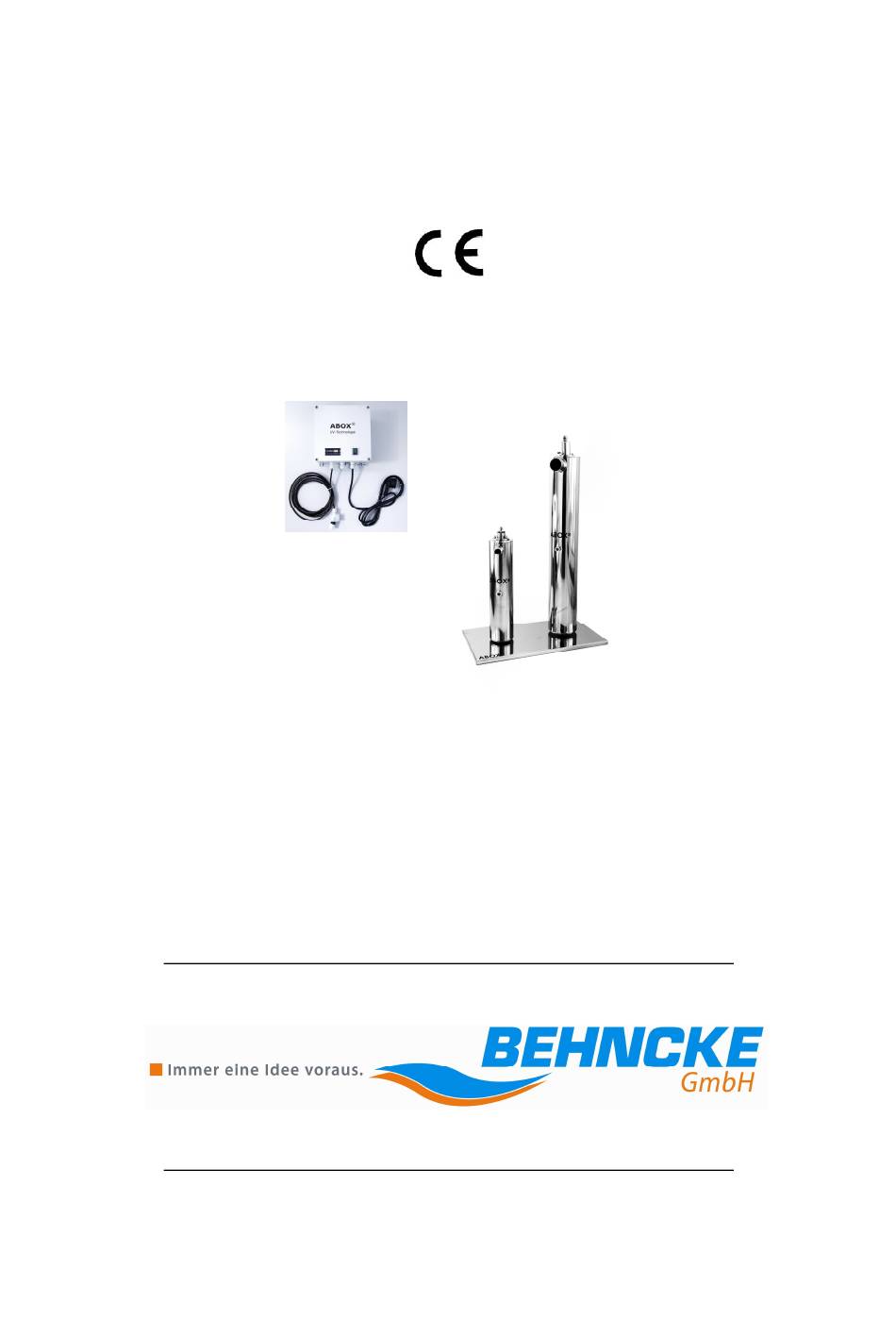

- Seite 1 Installations- und Betriebsanleitung UV-Anlagen UV matic B/C 25 / B 35 Ihr Fachhändler Technische Änderungen vorbehalten, Stand 01_2016...
- Seite 2 1.1.1. UMEX GmbH Alkersleber Weg 151 a D-99334 Kirchheim Telefon: 036200 641 0 Fax: 036200 641 20 E-Mail: info@umex-gmbh.de Internet: www.umex-gmbh.de, www.abox-uv.de Autor: UMEX GmbH Version: 01_2016 Datum: 07.01.2016 1.1.2. ® ABOX ist ein eingetragenes Warenzeichen der UMEX GmbH, mit Sitz in Kirchheim, Deutschland und als Marke geschützt.
-
Seite 3: Inhaltsverzeichnis
1.1.3. Inhaltsverzeichnis Einleitung Wartung und Service 1.1.1. Kommunikation 10.1.1. Allgemeine 1.1.2. Allgemeine Hinweise Informationen 1.1.3. Inhaltsverzeichnis 10.1.2. Strahlerwechsel 1.1.4. Haftung und Gewährleistung 10.1.3. Kontrolle 1.1.5. Allgemeines / Restgefahren Quarztauchrohr 1.1.6. Information zur BA 10.1.4. Reinigung Tauchrohr Sicherheit Reinigung Reaktor 2.1.1. Symbolerklärung 11.1.1. -
Seite 4: Haftung Und Gewährleistung
1.1.4. Haftung und Gewährleistung Für Gewährleistungsansprüche haften wir ausschließlich im Rahmen der gesetzlichen oder in den Vereinbarungen geschlossenen Gewährleistungspflicht. Ansonsten gelten die allgemeinen Geschäftsbedingungen Ihrer Partner, Lieferanten oder der UMEX GmbH. Wir weisen Sie ausdrücklich darauf hin, dass die Gewährleistung bei Schäden, die auf- grund von: -Installations- oder Bedienungsfehlern -Nicht bestimmungsgemäßer Verwendung... -
Seite 5: Symbolerklärung
2.1.1. Symbolerklärung Hinweis Allgemeine Informationen. Warnung Gefahr für Leben und Gesundheit, falls die erforderlichen Vorsichtsmaßnah- men nicht getroffen werden Achtung Besondere Informationen bzw. Verbote zur Schadensverhinderung Achtung Warnung vor gefährlicher elektrischer Spannung Dieses Zeichen steht vor Tätigkeiten an spannungsführenden Anlagen- komponenten Achtung UV-C Strahlung Ohne Schutz ist bereits Blickkontakt von wenigen Sekunden ausreichend -... -
Seite 6: Sicherheitshinweise
Sicherheit Die Installation, Inbetriebnahme, Bedienung und Wartung der UV-Anlage darf nur von autorisiertem und eingewiesenem Personal durchgeführt werden. Die fachkundigen Per- sonen müssen die entsprechenden Abschnitte dieser Anleitung und insbesondere die sicherheitsrelevanten Abschnitte gelesen und verstanden haben. Im Zweifel einer Handlung kontaktieren Sie bitte Ihren Fachpartner oder die Zentrale des Herstellers der UMEX GmbH. -
Seite 7: Gefahrensituationen Und Sicherheitshinweise
2.1.4. Gefahrensituationen & Sicherheitshinweise Situation Bereich Gefahr Maßnahmen Ein-/Ausbau von UV-Reaktor Verbrennung UV-Anlage außer Betrieb UV-Strahler oder UV-Strahler setzen und Hauptschalter Tauchrohr werden im Betrieb gegen unbefugtes Einschal- sehr heiß. ten sichern. Schnittverletzung UV-Reaktor druckentlasten UV-Strahler und bzw. entleeren Tauchrohr sind zerbrechlich (Quarzglas). -
Seite 8: Arbeiten An Elektrischen Anlagen
2.1.5. Arbeiten an elektrischen Anlagen Bei Arbeiten an elektrischen Teilen der Anlage ist es zwingend erforderlich, die nachfol- genden Vorsichtsmaßnahmen auszuführen: Achtung !! Das Gerät wird mit gefährlichen Spannungen betrie- Anlage darf nur durch unterwiesene Fachkräfte geöffnet werden Das Gerät freischalten vor Öffnen des Schaltkastens Vor Öffnen des Gerätes die Bedienungsanleitung lesen 3. -
Seite 9: Begriffe Zum Produkt Und Verfahren
4. Begriffe zum Produkt und Verfahren Begriff Erläuterung UV-Anlage Die UV-Anlage ist das Komplettsystem bestehend aus UV-Reaktor, Schaltschrank und die Betriebsmittel UV-Reaktor Hauptkomponente einer UV-Anlage, bestehend aus Reaktorgehäu- se mit Reaktorraum, UV-Strahlern, Tauchrohren und UV-Sensor diverser Verschraubungen Schaltschrank Hauptkomponente einer UV-Anlage, besteht aus Schaltschrankge- häuse mit Vorschaltgeräten zur Versorgung der UV-Strahler, Aus- werteeinheit des UV-Sensors und elektrischen Komponenten zum Betreiben der UV-Anlage... -
Seite 10: Technische Daten
5. Technische Daten UV- matic UV- matic Bezeichnung B/C 25 B 35 bei 250 J/m / T 96%* 5-15 m 15-25 m bei 400 J/m / T 96% 6,9 m Reaktormaterial Edelstahl 1.4571/1.4404 (316) keine korrosiven Eigenschaften, Chloridgehalt <500 mg/l, Wassereigenschaften bei max. -
Seite 11: Lebensdauer Der Hauptmodule/Betriebsmittel
5.1.1. Lebensdauer der Hauptmodule/Betriebsmittel Betriebsmittel Wartungsintervalle Max. Prüfung und Kontrolle Lebensnutzungsdauer UV-Lampe 8.000 h 8.000 -10.000 h Quarz-Tauchrohr R, T 8.000 h 48 Monate* Dichtungssatz P, T 8.000 h 12 Monate Elektronisches Vorschalt- P, T 8.000 h 48 Monate* gerät (EVG) Sicherungen P, T mit Wartung... - Seite 12 Eine UV-Anlage besteht im Wesentlichen aus einem UV-Reaktor und dem zugehörigen Schaltkasten. Die UV-Anlage wird in einbaufertigem Zustand geliefert. Verbindungskabel für UV-Strahler und Netzkabel gehören zum Lieferumfang. 7.1.1 UV-Reaktor Maßtabelle Typenreihe UV matic B/C 25 1000 1 ½" B 35 1000 2"...
-
Seite 13: Betrieb Der Anlage
7.1.2. Schaltkasten UV matic B/C25 / B35 Einstrahlersysteme Die Schaltkästen der UV-Anlagen sind für den automatischen Betrieb konzipiert. Alle UV-Anlagensysteme erhalten werkseitig einen 100% Test. Der Schaltkasten und Module sind entsprechend der aktuellen Normen geprüft. Schaltkasten Polycarbonat Ausführung mit Verschraubungen und Wandbefestigung. - Seite 14 Beispiel Installationsschema...
-
Seite 15: Montage
Montage Die Installation und die Inbetriebnahme der UV-Anlage, darf nur von eingewiesenen Fachleuten erfolgen. Der Umgang mit Glas und UV-Strahlung bedarf besonderer Sorgfalt. Im Zweifel einer Handlung kontaktieren Sie bitte Ihren Fachpartner oder die Zentrale des Herstellers der UMEX GmbH. Alle Kommunikationsdaten finden Sie auf dem Deck- blatt. -
Seite 16: Bauseitige Voraussetzung Für Die Montage
8.1.1. Bauseitige Voraussetzung für die Montage der UV-Anlage 8.1.2. Reaktor Maßnahme Zweck Installieren im Gebäude Vermeidung Schädigung des Systems Frostfrei und Schutz vor direkter Sonnen- einstrahlung Konstruktive und Verfahrenstechnische Systemcheck Einbindung prüfen Prüfen Sie den Betriebsdruck, die Umge- Schutz des UV-Systems und bungstemperaturen und die Netzspannung Achten Sie darauf, dass ausreichend Frei- Wartung und Servicearbeiten... -
Seite 17: Inbetriebnahme
9. Inbetriebnahme Achtung Besondere Informationen bzw. Verbote zur Schadensverhinderung Achtung Warnung vor gefährlicher elektrischer Spannung Dieses Zeichen steht vor Tätigkeiten an spannungsführenden Anlagen- komponenten Achtung UV-C Strahlung Ohne Schutz ist bereits Blickkontakt von wenigen Sekunden ausreichend - auch im Abstand von einigen Metern-, um eine schmerzhafte Augenentzün- dung auszulösen (ähnlich dem 'Verblitzen' beim Schweißen). -
Seite 18: Allgemeine Informationen Zur Wartung Und Service
9.1.8. Fehlersuche Fehlfunktion Ursache Schalterstellung Ein, Anzeigen - Netzspannung fehlt LED sind dunkel - Sicherungen sind defekt UV-Strahler zündet nicht - Strahlerkupplung und Strahler nicht richtig ange- steckt - Kontaktfehler - UV-Strahler defekt, EVG defekt UV-Intensität zu gering - UV-Transmission des Wassers zu gering - Reaktorreinigung erforderlich - Nutzungszeit des UV-Strahler überschritten EVG reagiert fehlerhaft oder... - Seite 19 Benötigte Werkzeuge, Hilfsmittel und Arbeitsschutzmittel Werkzeug Hilfsmittel Arbeitsschutz Säurefestes Werkzeug Reinigungsflüssigkeit Handschuhe Schraubendreher Küchenrolle oder Baumwoll- Schutzbrille Inbusschlüssel tücher Pers. Schutzausrüstung Gabelschlüssel 8, 17 Säurefestes Reinigungsbe- Nusshülse 8 hältnis Gabelzange oder Rohrzan- Alkohol für Lampenglas 10.1.2. Strahlerwechsel Nach 8.000 Betriebsstunden Gerät spannungslos machen, warten bis der UV-Strahler abgekühlt ist (ca.
-
Seite 20: Reinigung Quarztauchrohr
10.1.4. Kontrolle Quarztauchrohr Durch die Strahlerwärme und Reaktion der Wasserinhaltsstoffe bilden sich auf der Quarzoberfläche Ablagerungen. Diese bestehen hauptsächlich aus mineralischen Belä- gen, Biofilmen und anderen Rückständen von Algen und Bakterien. In der Folge trübt sich die Glasoberfläche und das UV-Licht kann nicht mehr in der notwendigen Dosis ins Wasser eindringen. - Seite 21 Achtung Quarztauchrohr nicht zerkratzen Reinigung nur mit weichem Tuch oder Küchenrolle Das Quarztauchrohr muss vor dem Wiedereinbau trocken und sauber sein. Reinigung der Bestrahlungskammer Die mechanischen oder chemischen Reinigungsvorgänge immer im ausgeschal- teten Zustand der UV-Anlage durchführen. Die Reinigung des Reaktorinnenraumes erfolgt manuell. Die UV-Anlage ist CIP-fähig kurzzeitig bis 110°C.
- Seite 22 Bitte tragen Sie immer bei Arbeiten mit Lösungsmittel Handschuhe, Schutzbrille und persönliche Schutzkleidung. ANWENDUNG ® CARELA UV CLEAR ist ein Konzentrat, das stets 1:4 mit Wasser verdünnt bei einer Reaktionszeit von 10-15 Minuten eingesetzt wird. In punkto Anwendung stehen mehrere Möglichkeiten zur Verfügung: Tauchverfahren Das Quarzrohr wird wie vorab beschrieben ausgebaut und in einer geeigneten Wanne mit der 20% igen Reinigungslösung behandelt.
- Seite 23 Ersatzteile UV matic B/C 25/B35 Ar. Nr. Bezeichnung Bemerkung B/C 25 10080 UV-Strahler HG 80/4 W B 35 11120 UV-Strahler HGA 120/4 W B/C 25 / B35 13100 Quarztauchrohr 1000 14002 Entlüftungs-Entleerungsschraube VA ¼“ 14014 Schutzhülse VA mit PG 15000 Verschraubungsflansch (Kopfstück) Ø...
-
Seite 24: Ersatzteilbeschreibung
14.1.1. Ersatzteilbeschreibung... - Seite 25 15. Betriebstagebuch Datum Betriebs- Tätigkeiten / Kontrollen Ergebnis Uhrzeit stunden Betriebsbereich Bemerkung...
- Seite 26 15.1.1. Notizen...
- Seite 27 16. Konformitätserklärung...
- Seite 28 17. Stromlaufplan...
