6.9.3 Контрольно-измерительные приборы и аппаратура
Считывание показаний контрольно-измерительных приборов и аппаратуры можно
конфигурировать в подменю «Дополнительно/контрольно-измерительные
приборы и аппаратура». Здесь можно считывать уровень pH, содержание хлора,
окислительно-восстановительный потенциал (не более двух одновременно). Считанные
значения отображаются в стартовом окне. Если фильтр-насос выключен, последнее значение
«замораживается» (отображается оранжевым цветом). Например, меню для уровня рН
отображается на рисунке 11. Здесь можно настраивать следующие параметры:
• Вход: определяет, на каких входных клеммах должны считываться значения.
• Тип сигнала: Определяет передачу значений с помощью сигнала 0–10 В или 4–20 мА.
• Значение Х: определяет диапазон значений передачи.
• Смещение: может использоваться аналогично выравниванию показаний датчиков для
корректировки значения при потерях при передачи (максимальная корректировка: от -0,5 до 0,5).
Уровень рН
Вход
Тип сигнала
Значение при 4 мА
Значение при 20 мА

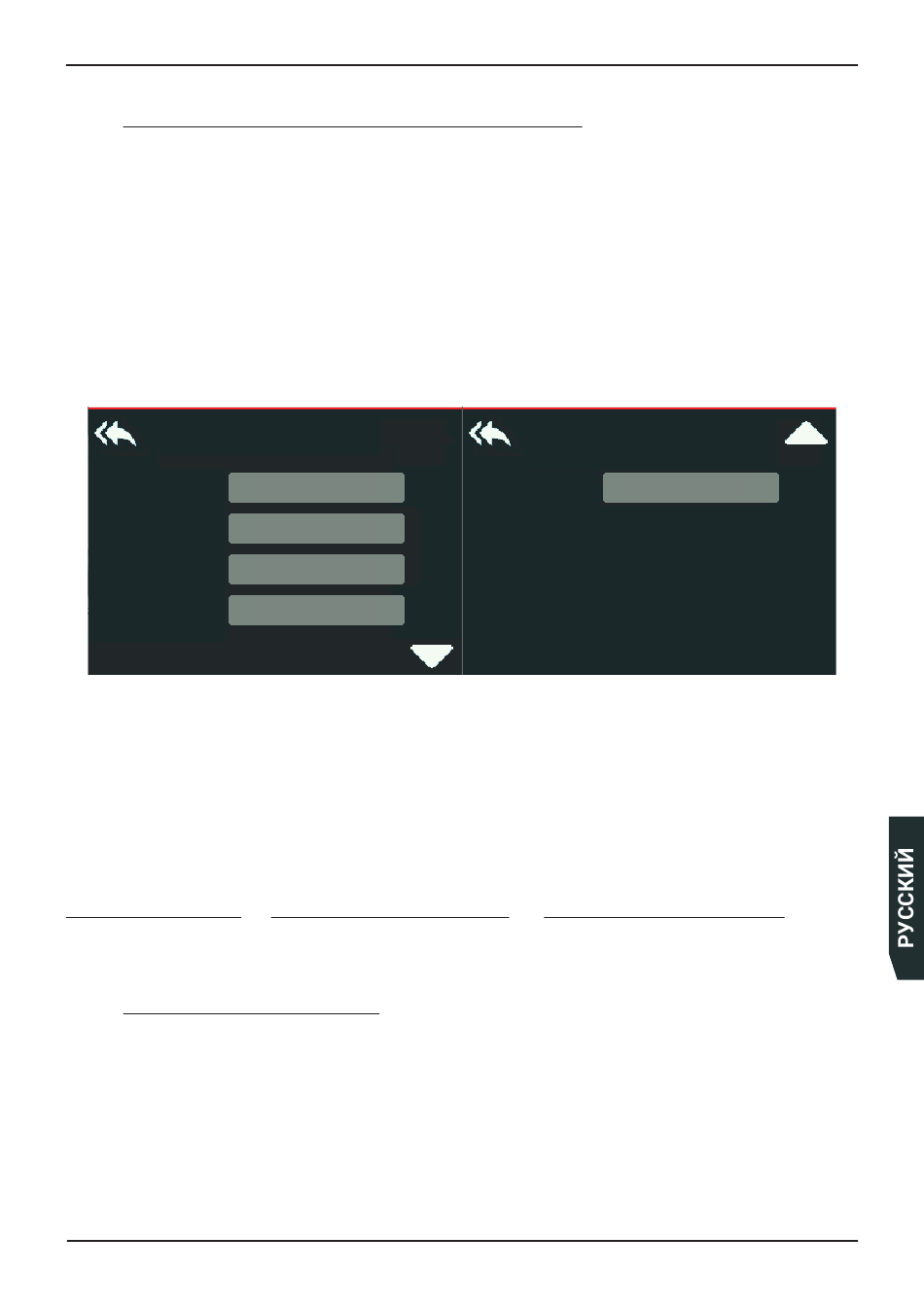

Рис. 11. Контрольно-измерительные приборы и аппаратура
В системе управления заданы фиксированные предельные значения для считанных показателей.
Если фактические значения выходят за пределы заданного диапазона, появляется сообщение
о неисправности. Предельные значения не подлежат изменению.
Электропитание контрольно-измерительных приборов и аппаратуры должно быть подключено
к клеммам A5.
Сигнал деблокировки контрольно-измерительных приборов и аппаратуры должен быть подклю-
чен к клеммам A11.
Следующие стандартные значения хранятся в контроллере как стандартные:
Измеренное значение
pH
RedOx
Хлор
6.9.4 Уровни химических веществ
Конфигурация считывания уровня химических веществ осуществляется в подменю
«Дополнительно/уровни химических веществ». Система способна одновременно регистрировать
отсутствие химических веществ для двух сред. Меню изображено на рисунке 12.
• Вход: определяет, на каких входных клеммах должны считываться значения.
• Тип: определяет тип контакта (размыкающий или замыкающий), с помощью которого будет
определяться отсутствие химических веществ.
• Название: определяет название, которое должно отображаться в случае регистрации
отсутствия вещества. Здесь можно выбрать в качестве названия хлор, pH-, pH+, активный
кислород, флокулянт, ACO и другое.
Система управления плавательным бассейном Control 1.3/Управление
E2
4–20 мА
2,0
14,0
Нижний предел сигнализации
6.8
650 мВ
100 мкг/л
Уровень рН
0,00
Смещение
Верхний предел сигнализации
7.6
1000 мВ
1000 мкг/л
