INSTALACIÓN DEL APARATO

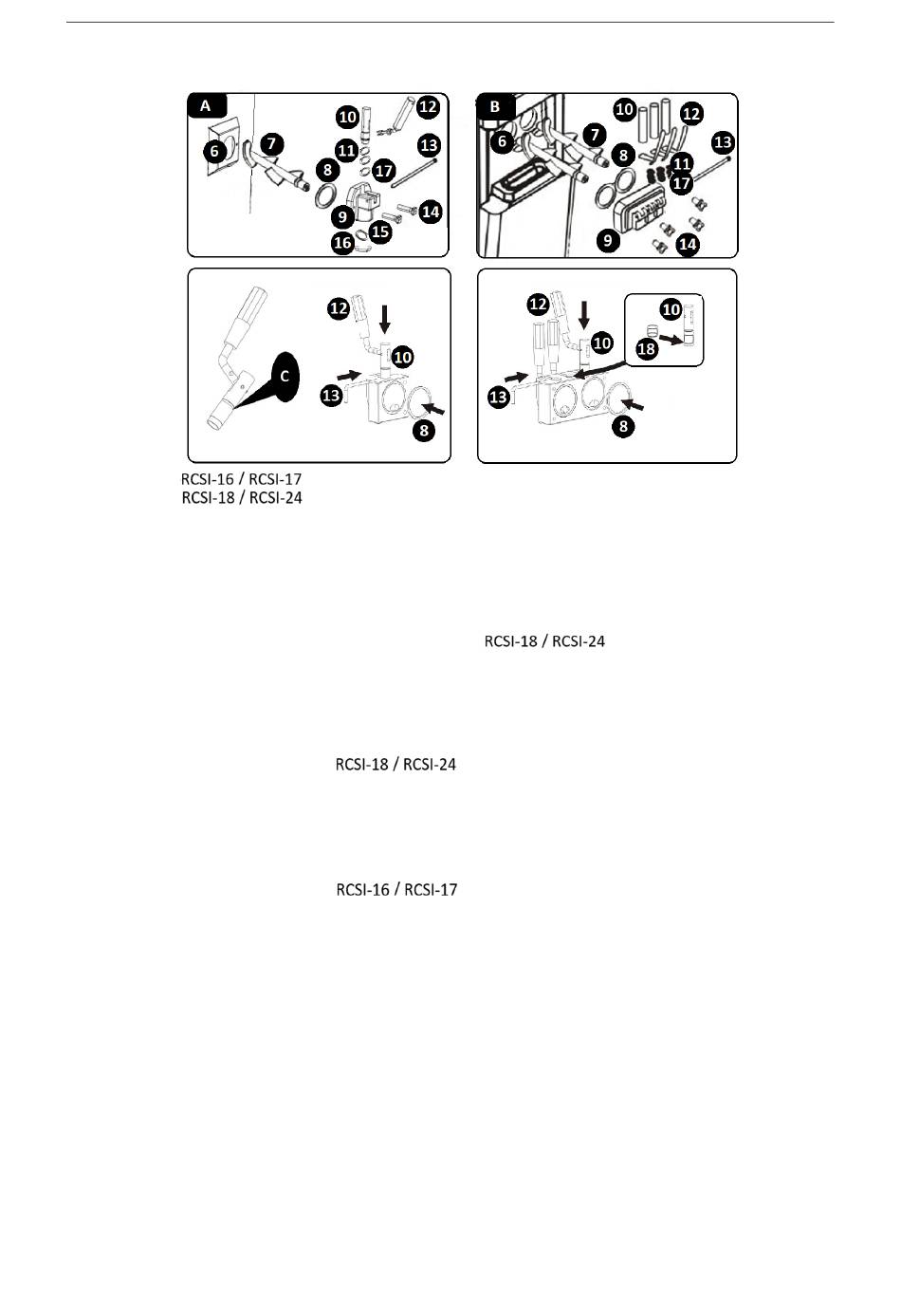

A – Modelo
B – Modelo
C – Aplicar el lubricante aquí
6 – Compartimento frigorífico
7 – Agitador
8 – Junta de protección del compartimento
frigorífico
9 – Protección del compartimento frigorífico
10 – Vástago de válvula
a) Instale el agitador (7) dentro del compartimento frigorífico (6).
b) Coloque la junta de protección del compartimento frigorífico (8) dentro de la protección del
compartimento (9).
c) Deslice las juntas tóricas correspondientes (17 – tamaño 11x2) sobre el vástago de la válvula (10).
d) ¡PRECAUCIÓN! Para el modelo
de la válvula.
e) Alinee el conjunto resultante con la abertura en la abertura de la protección del compartimiento
frigorífico (9) e instale el conjunto en la abertura.
f) Instale las palancas del dispensador (12) insertándolas en los orificios de los vástagos de las válvulas (10).
Asegure el conjunto con el pasador de chaveta (13).
g) ¡PRECAUCIÓN! Para el modelo
la tapa del dispensador (16) girándola en sentido horario para soltarla. Instale la junta (15) dentro de la
pieza desmontada. Vuelva a instalar las piezas desmontadas.
h) Fije el conjunto resultante al panel frontal del aparato. Para ello, pase los pasadores de posicionamiento
integrados por los orificios de la protección del compartimento frigorífico (9). Fíjelo con los tornillos (14)
incluidos.
i) Instale la bandeja de goteo deslizándola en su receptáculo debajo del grupo de dispensadores.
j) El desmontaje se realiza en orden inverso al montaje.

3.3. Funcionamiento del aparato

Antes de utilizar este aparato, verifique que la instalación se haya realizado correctamente y conecte el cable
de alimentación a una toma de corriente. Consulte los parámetros y funciones del aparato. Encienda el
aparato y configure los parámetros deseados como se describe a continuación. Encienda el aparato
encendiendo el interruptor de encendido (f). Al finalizar, apague el interruptor de encendido (f) y desenchufe
el aparato de la red eléctrica.
ES
11 – Juntas tóricas del vástago de la válvula
12 – Palanca
13 – Pasador de chaveta
14 – Sujetadores
15 – Junta del dispensador
16 – Tapa del dispensador
17 – Junta tórica del vástago, tamaño mediano
18 – Junta del vástago intermedio (modelo
)
: Deslice la junta dedicada (18) sobre el vástago central
: Instale la junta del dispensador (15). Para ello, retire
