INSTALAÇÃO DO APARELHO

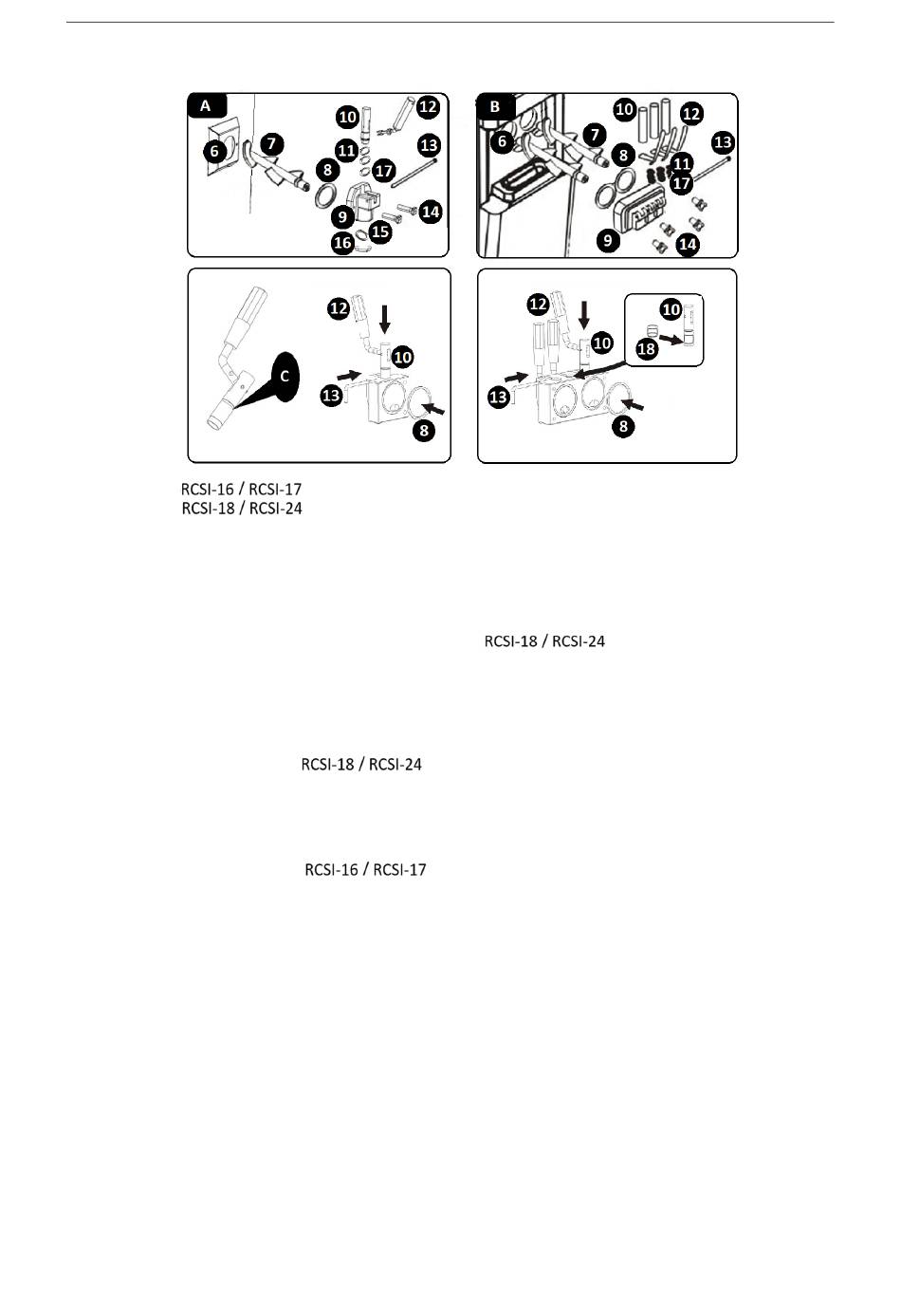

A – Modelo
B – Modelo
C – Aplique o lubrificante aqui
6 – Compartimento de refrigeração
7 – Agitador
8 – Junta de proteção do compartimento frigorífico
9 – Proteção do compartimento frigorífico
10 – Haste da válvula
a) Instale o agitador (7) dentro do compartimento de refrigeração (6).
b) Coloque a junta de proteção do compartimento de refrigeração (8) dentro da proteção do
compartimento (9).
c) Deslize os anéis de vedação dedicados (17 – tamanho 11x2) na haste da válvula (10).
d) CUIDADO! Para o modelo
e) Alinhe o conjunto resultante com a abertura na abertura da proteção do compartimento de refrigeração
(9) e instale o conjunto na abertura.
f) Instale as alavancas do dispensador (12) inserindo-as nos orifícios das hastes das válvulas (10). Fixe o
conjunto com o contrapino (13).
g) CUIDADO! Para o modelo
tampa do dispensador (16) girando-a no sentido horário para removê-la. Instale a junta (15) dentro da
parte removida. Reinstale as peças removidas.
h) Fixe o conjunto resultante ao painel frontal do aparelho. Para isso, passe os pinos de fixação integrados
pelos furos da proteção do compartimento de refrigeração (9). Fixe-os com os fixadores (14) incluídos.
i) Instale a bandeja coletora deslizando-a no seu receptáculo sob o conjunto do dispensador.
j) A desmontagem é feita na ordem inversa da montagem.
3.3. Operando o aparelho
Antes de utilizar este aparelho, verifique se o processo de instalação foi realizado corretamente e conecte o
cabo de alimentação a uma tomada elétrica. Consulte os parâmetros e funções do aparelho. Ligue o aparelho
e ajuste os parâmetros desejados conforme descrito abaixo. Ligue o aparelho ligando o interruptor (f) na
posição ON. Ao terminar, desligue o interruptor (f) e desconecte o aparelho da tomada.
3.3.1. LIMPEZA DOS COMPONENTES DO APARELHO
Antes de utilizar o aparelho e finalizar a operação, sempre realize a limpeza do compartimento de
refrigeração, do compartimento de refrigeração e de suas peças. Procedimento:
PT
11 – Anéis de vedação da haste da válvula
12 – Alavanca
13 – Pino de fixação
14 – Fixadores
15 – Junta do dispensador
16 – Tampa do dispensador
17 – Anel de vedação da haste, tamanho médio
18 – Junta da haste intermediária (modelo
: Deslize a junta dedicada (18) na haste central da válvula.
: Instale a junta do dispensador (15). Para isso, remova a
)
