INSTALOWANIE URZĄDZENIA

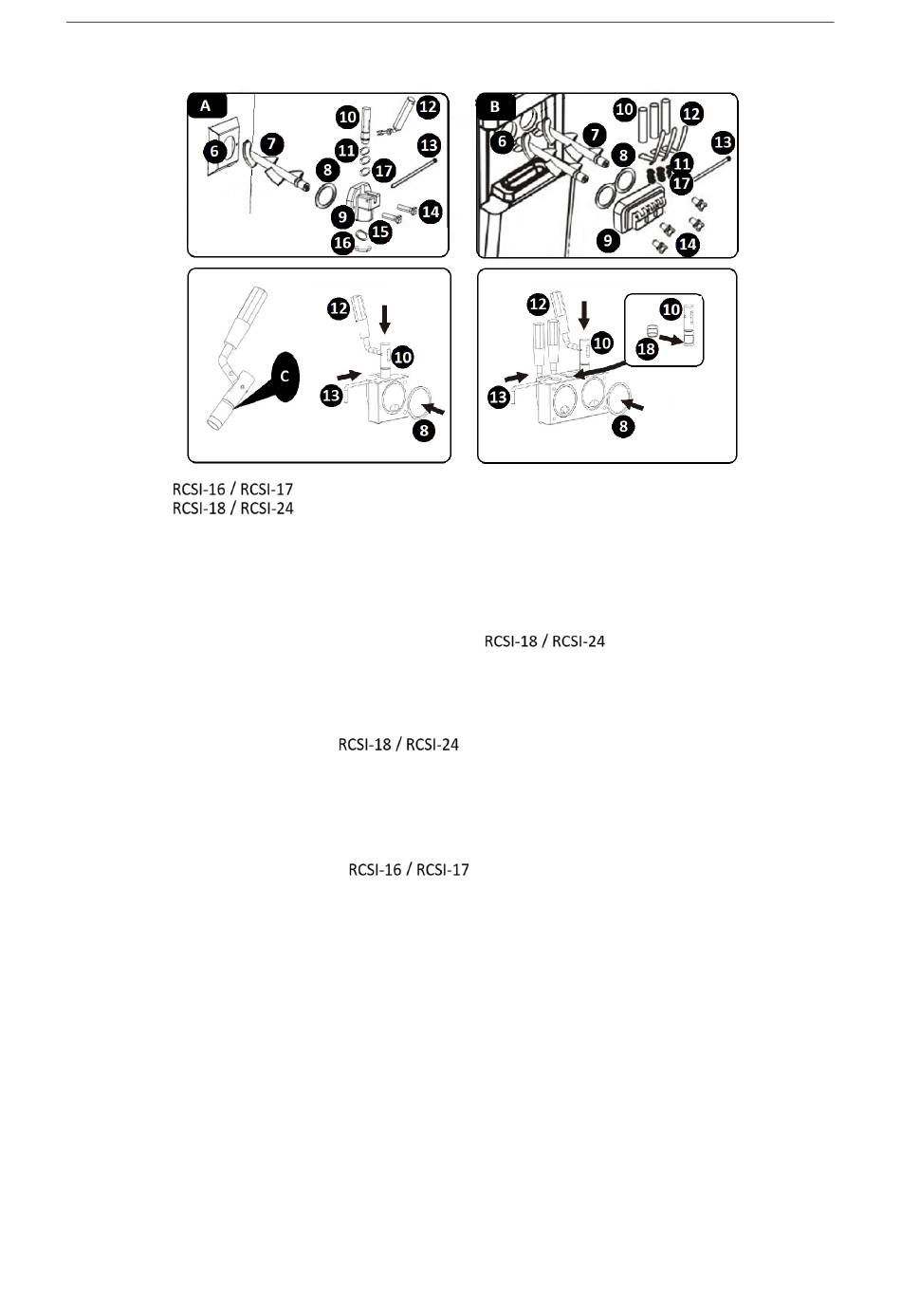

A – Model
B – Model
C – Nałóż środek smarny w tym miejscu
6 – Komora chłodnicza
7 – Mieszadło
8 – Uszczelka osłony komory chłodniczej
9 – Osłona komory chłodniczej
10 – Trzonek zaworu
a) Zamontuj mieszadło (7) wewnątrz komory chłodniczej (6).
b) Umieść uszczelkę osłony komory chłodniczej (8) wewnątrz osłony komory chłodniczej (9).
c) Nasuń dedykowane pierścienie uszczelniające (17 – rozmiar 11x2) na trzonek zaworu (10).
d) UWAGA! W przypadku modelu
zaworu.
e) Wyrównaj powstały zespół z otworem w otworze osłony komory chłodniczej (9) i zamontuj zespół w
otworze.
f) Zamontuj dźwignie dozownika (12), wkładając je do otworów w trzonkach zaworów (10). Zabezpiecz
zespół za pomocą zawleczki (13).
g) UWAGA! W przypadku modelu
zdejmij pokrywę dozownika (16) i przekręć ją zgodnie z ruchem wskazówek zegara, aby ją odłączyć.
Zamontuj uszczelkę (15) wewnątrz odłączonej części. Zamontuj ponownie odłączone części.
h) Przymocuj powstały zespół do przedniego panelu urządzenia. Zrób to, przekładając zintegrowane kołki
ustalające przez otwory w osłonie komory chłodniczej (9). Zabezpiecz za pomocą dołączonych elementów
mocujących (14).
i) Zainstaluj tackę ociekową wsuwając ją do gniazda pod dozownikiem.
j) Demontaż wykonuje się w odwrotnej kolejności niż montaż.
3.3. Obsługa urządzenia
Przed uruchomieniem urządzenia sprawdź, czy proces instalacji został wykonany prawidłowo i podłącz
wtyczkę przewodu zasilającego do gniazdka sieciowego. Zapoznaj się z parametrami i funkcjami urządzenia.
Włącz urządzenie i ustaw żądane parametry zgodnie z opisem poniżej. Uruchom urządzenie, włączając
wyłącznik zasilania (f). Po zakończeniu wyłącz wyłącznik zasilania (f) i odłącz urządzenie od sieci.
3.3.1. CZYSZCZENIE ELEMENTÓW URZĄDZENIA
PL
11 – Pierścienie uszczelniające trzonka zaworu
12 – Dźwignia
13 – Zawleczka
14 – Elementy złączne
15 – Uszczelka dozownika
16 – Pokrywa dozownika
17 – Pierścień uszczelniający trzonu, średni rozmiar
18 – Uszczelka środkowa trzpienia (model
)
: Nasuń dedykowaną uszczelkę (18) na środkowy trzon
: Zamontuj uszczelkę dozownika (15). W tym celu
