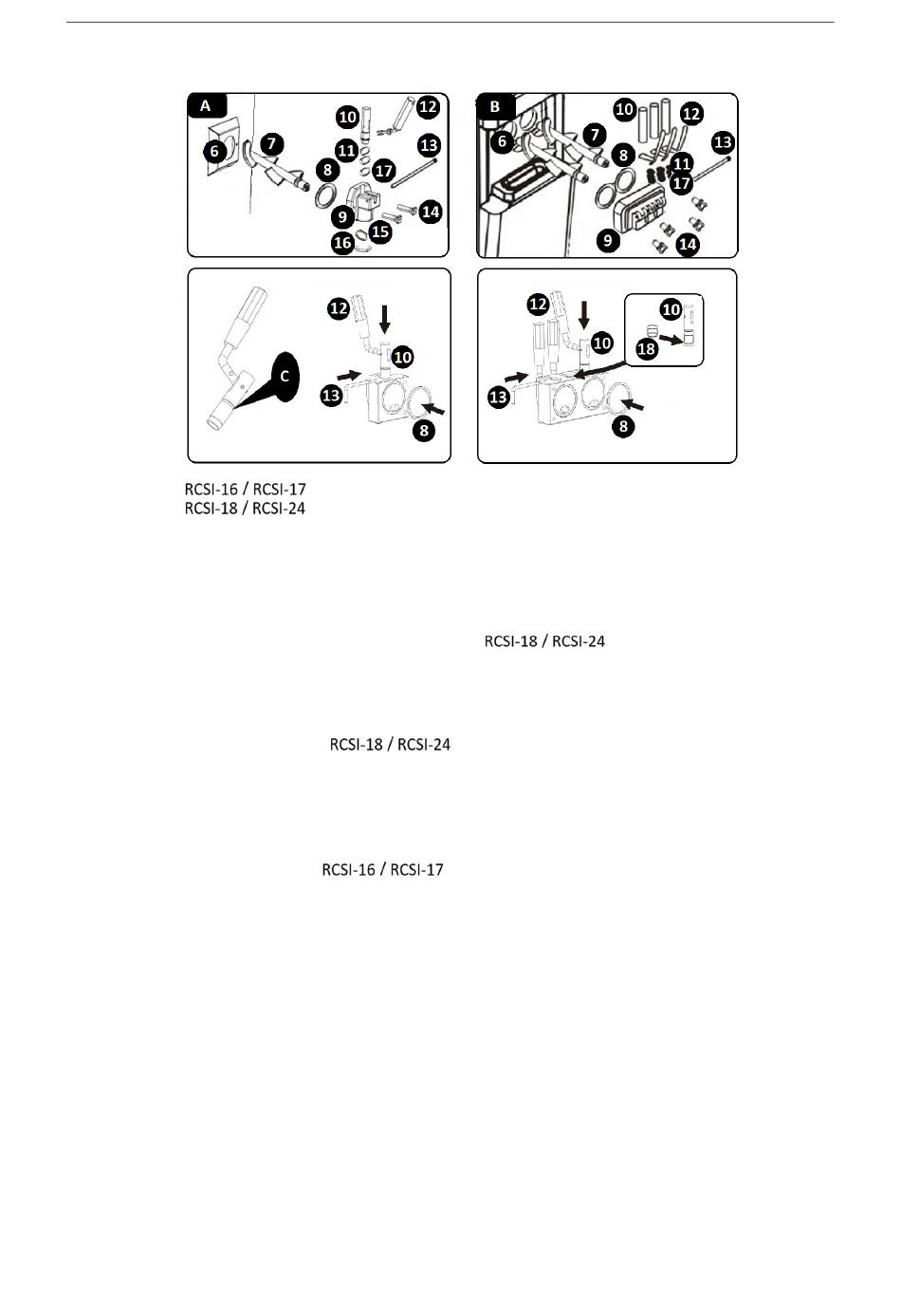

INSTALLAZIONE DELL'APPARECCHIO

A – Modello
B – Modello
C – Applicare il lubrificante qui
6 – Scomparto frigorifero
7 – Agitatore
8 – Guarnizione di protezione del vano frigorifero
9 – Protezione del vano frigorifero
10 – Stelo della valvola
a) Installare l'agitatore (7) all'interno del vano frigorifero (6).
b) Posizionare la guarnizione di protezione del vano frigorifero (8) all'interno della protezione del vano (9).
c) Far scorrere gli O-ring dedicati (17 – misura 11x2) sullo stelo della valvola (10).
d) ATTENZIONE! Per il modello
centrale della valvola.
e) Allineare il gruppo risultante con l'apertura nell'apertura della protezione del vano frigorifero (9) e
installare il gruppo nell'apertura.
f) Installare le leve dell'erogatore (12) inserendole nei fori degli steli delle valvole (10). Fissare il gruppo
utilizzando la coppiglia (13).
g) ATTENZIONE! Per il modello
rimuovere il coperchio dell'erogatore (16) ruotandolo in senso orario per staccarlo. Installare la
guarnizione (15) all'interno della parte staccata. Reinstallare le parti staccate.
h) Fissare il gruppo risultante al pannello frontale dell'apparecchio. Per farlo, far passare i perni di
posizionamento integrati attraverso i fori della protezione del vano frigorifero (9). Fissare con gli elementi
di fissaggio (14) inclusi.
i) Installare la vaschetta raccogli-gocce inserendola nell'apposito alloggiamento sotto il gruppo erogatore.
j) Lo smontaggio avviene seguendo l'ordine inverso rispetto al montaggio.

3.3. Funzionamento dell'apparecchio

Prima di utilizzare questo apparecchio, verificare che l'installazione sia stata eseguita correttamente e
collegare la spina del cavo di alimentazione a una presa di corrente. Fare riferimento ai parametri e alle
funzioni dell'apparecchio. Accendere l'apparecchio e impostare i parametri desiderati come descritto di
seguito. Avviare l'apparecchio portando l'interruttore di alimentazione (f) su ON. Al termine, portare
l'interruttore di alimentazione (f) su OFF e scollegare l'apparecchio dalla rete elettrica.
3.3.1. PULIZIA DEI COMPONENTI DELL'APPARECCHIO
IT
11 – O-ring dello stelo della valvola
12 – Leva
13 – Coppiglia
14 – Elementi di fissaggio
15 – Guarnizione del distributore
16 – Coperchio del distributore
17 – O-ring dello stelo, misura media
18 – Guarnizione stelo centrale (modello
)
: far scorrere la guarnizione dedicata (18) sullo stelo
: Installare la guarnizione dell'erogatore (15). Per farlo,
