8.6 Innenblende Connect Office/MaxAir montieren

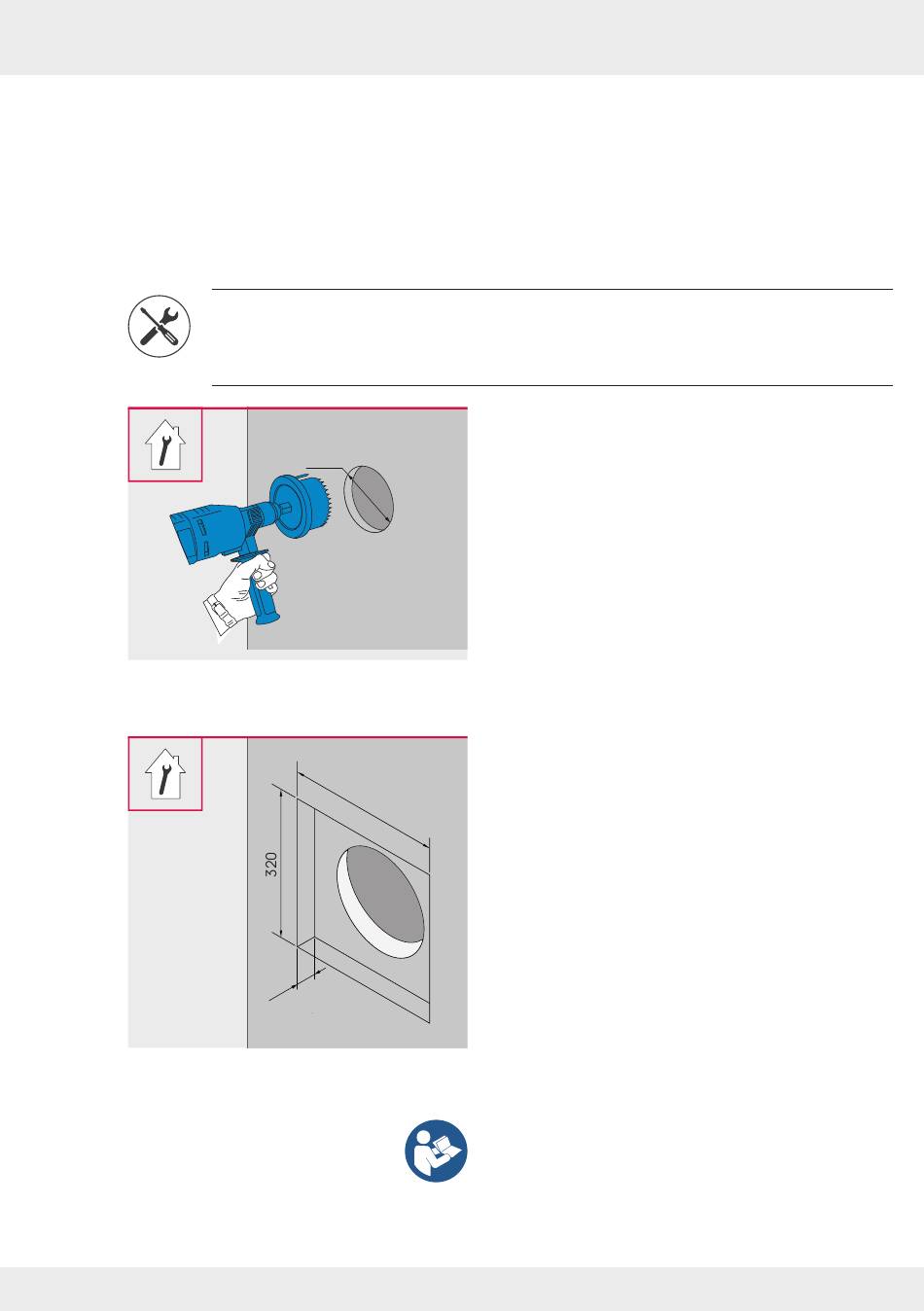

8.6.1 Wandöffnungen erstellen
Option A: Variante Aufputz (AP)
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer:
• für MaxAir: Ø 225 mm
• für Office: Ø 270 mm
Option B: Variante Unterputz (UP)
Option A und B: Variante Aufputz (AP) und Unterputz (UP)
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect Office/MaxAir montieren
Ø
3 3
0
4 3
1. Erstellen Sie eine Wandöffnung mit einem
Gefälle von 1 – 2° zur Außenwand und dem
folgenden Durchmesser:
• für MaxAir: Ø 225 mm
• für Office: Ø 270 mm
► Die Wandöffnung ist erstellt.
1. Erstellen Sie an der Innenwand, zentrisch zur
Kernbohrung, eine Öffnung für das Unterputz-
gehäuse zur Montage der Innenblende.
Abmessungen [B x H x T, mm]: 330 x 320 x 43
► Die Wandöffnung ist erstellt.
2. Montieren Sie die Wandeinbauhülse in die
Wandöffnung. Beachten Sie dazu die Montage-
anleitung Ihres Lüftungsgeräts.
