inVENTer iV-Smart+ Connect Montageanleitung Seite 49

7.3 Gehäuse
Das Connect-System wird je nach Innenblenden-Variante mit unterschiedlichen Gehäusen ausgelie-
fert:
• Variante A: Gehäuse für Innenblende Connect / Silence Connect
• Variante B: Gehäuse für Innenblende Connect Twin+ / Office/MaxAir
38 25

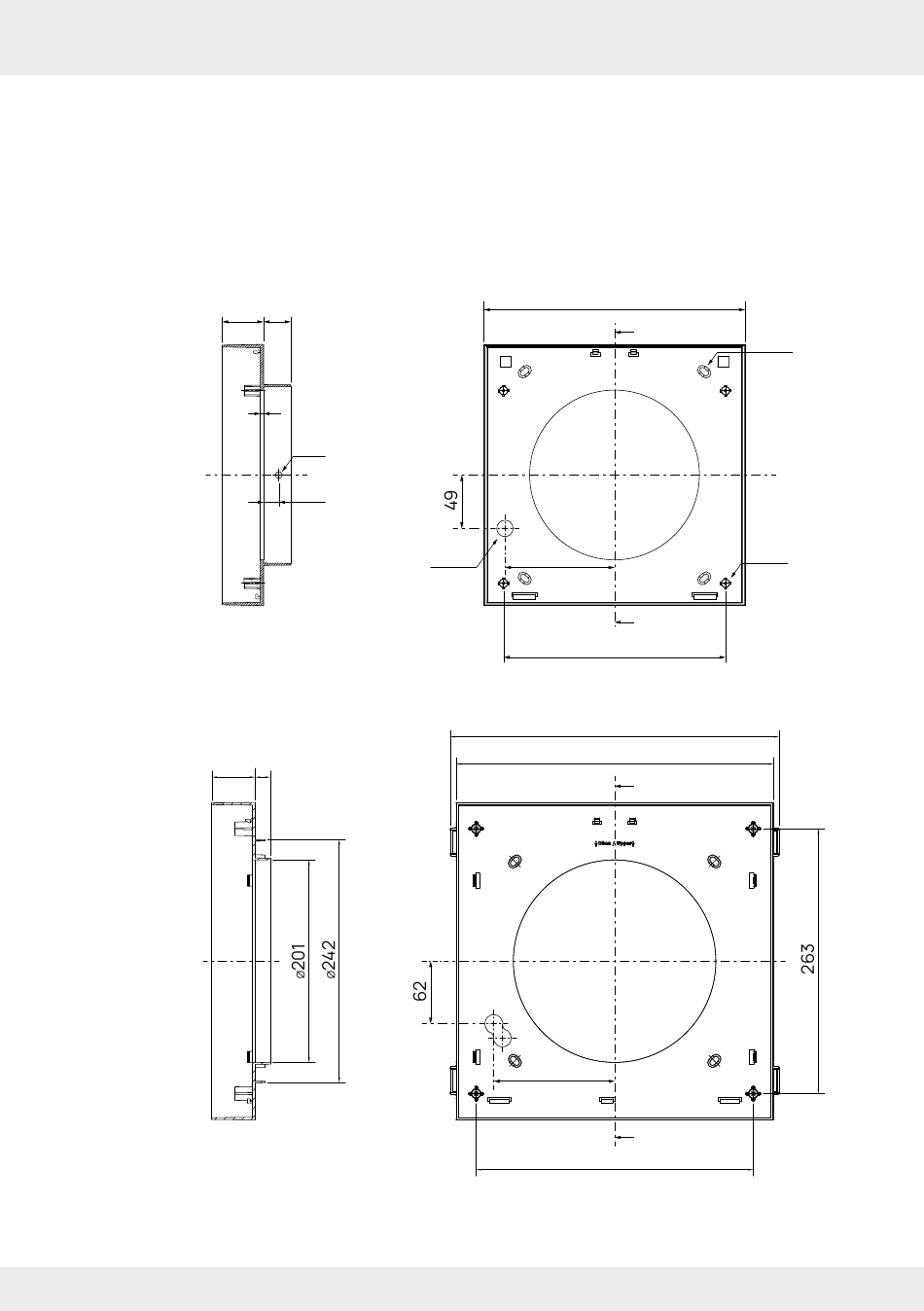

Abb. 21: Variante A – Gehäuse für Innenblende Connect
43 15
A - A
Abb. 22: Variante B – Gehäuse für Innenblende Connect Twin+ / Office/MaxAir
inVENTer Connect | 5022-0007
3
6
Ø
14
A - A
□ 240
15 101
Ø
204
327
□ 315
120
275
Maßzeichnungen / Gehäuse
A
5
Ø
8
Ø
A
A
A
49
