8.5.4 Halteplatte mit Elektronik in das Gehäuse einrasten
Option A: Variante Aufputz (AP)
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect Twin+ montieren

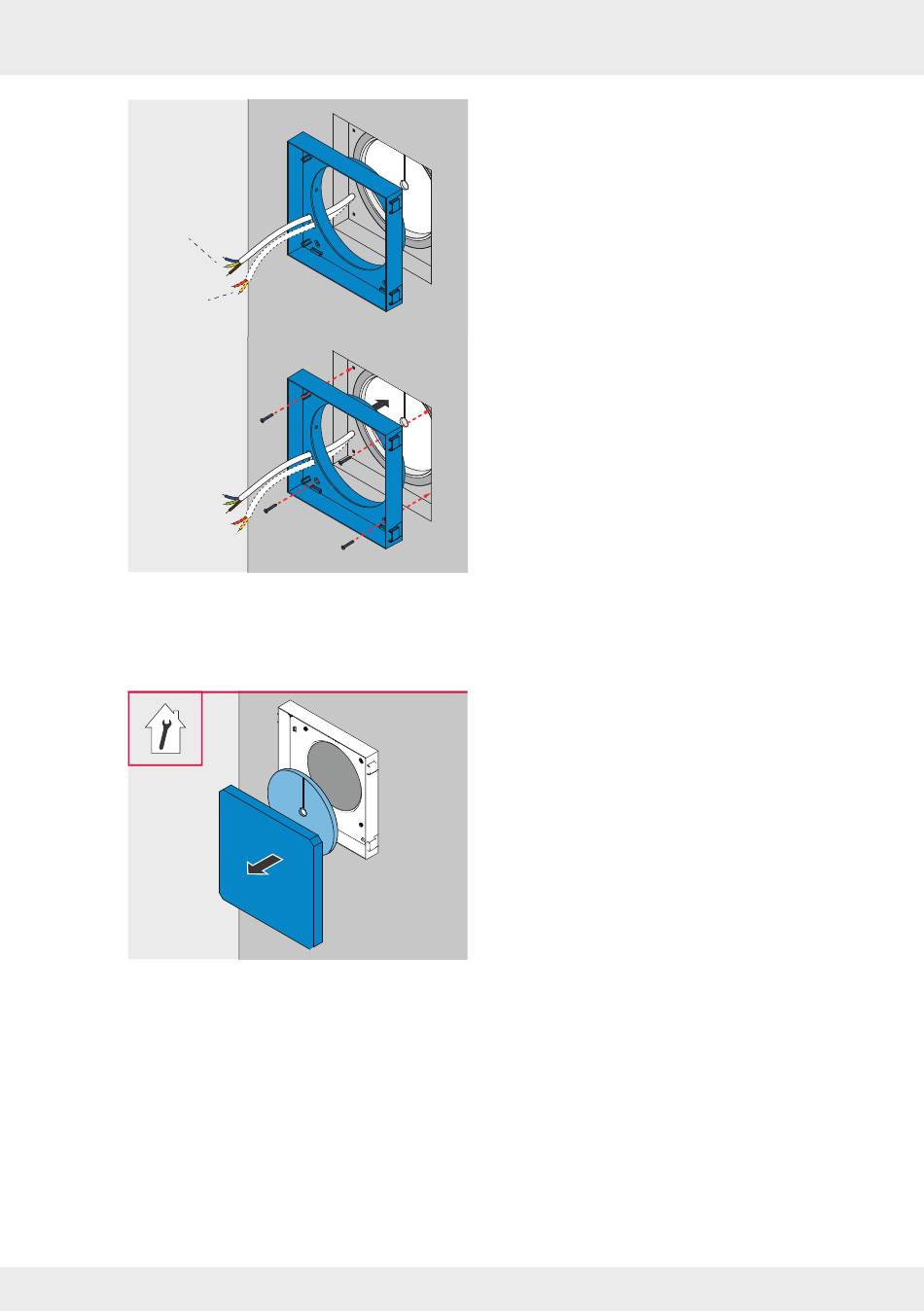

7. Verlegen Sie das Netzanschlusskabel
(230 V AC) von hinten durch die Kabeldurch-
führung des Gehäuses.
8. Verschrauben Sie das Gehäuse mit den Schrau-
ben in den Dübeln.
► Der Zentrierstutzen des Gehäuses steckt
über der Wandeinbauhülse und liegt am
Anschlag bündig an.
► Das Gehäuse Innenblende Connect Twin+
ist montiert.
1. Entnehmen Sie die Schutzabdeckung vom
Gehäuse und aus der Wandeinbauhülse.
► Der Zugang zum Montageort ist frei.
