inVENTer iV-Smart+ Connect Montageanleitung Seite 111

Installation und Montage / CO₂-Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) montieren
8.7 CO₂-Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) montieren

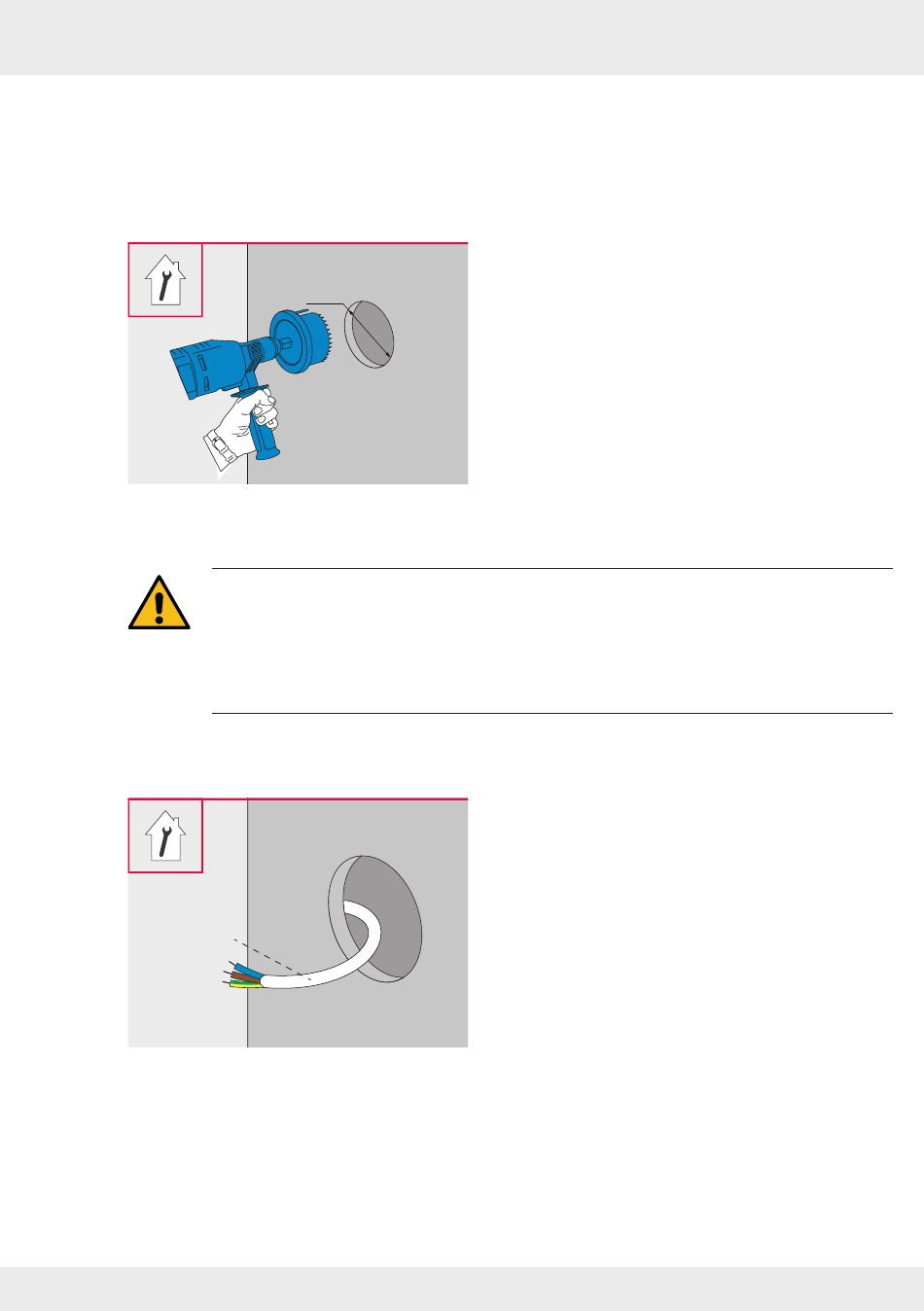

8.7.1 Wandöffnung Montagedose erstellen
8.7.2 Kabel verlegen
WARNUNG
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
→ Vor Arbeiten an elektrischen Anlagen betreffende Geräte von der Stromversor-
gung trennen.
Option 1: Netzanschlusskabel verlegen
230 V AC
(max. 1,5 mm²)
inVENTer Connect | 5022-0007
Ø
1. Erstellen Sie eine Wandöffnung:
• Unterputz: Fräsloch Ø 82 mm,
Tiefe 66 mm.
• Hohlwand: Fräsloch Ø 68 mm,
Tiefe 61 mm.
► Die Wandöffnung für die Dose ist erstellt.
1. Verlegen Sie das Netzanschlusskabel,
230 V AC, zur Wandöffnung für den Anschluss
des CO -Sensors.
2
► Das Netzanschlusskabel ist verlegt.
111
