inVENTer iV-Smart+ Connect Montageanleitung Seite 103

230 V AC
(max. 1,5 mm²)
RS485
(max. 0,8 mm²)
8.6.4 Halteplatte mit Elektronik in das Gehäuse einrasten
Option A: Variante Aufputz (AP)
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect Office/MaxAir montieren

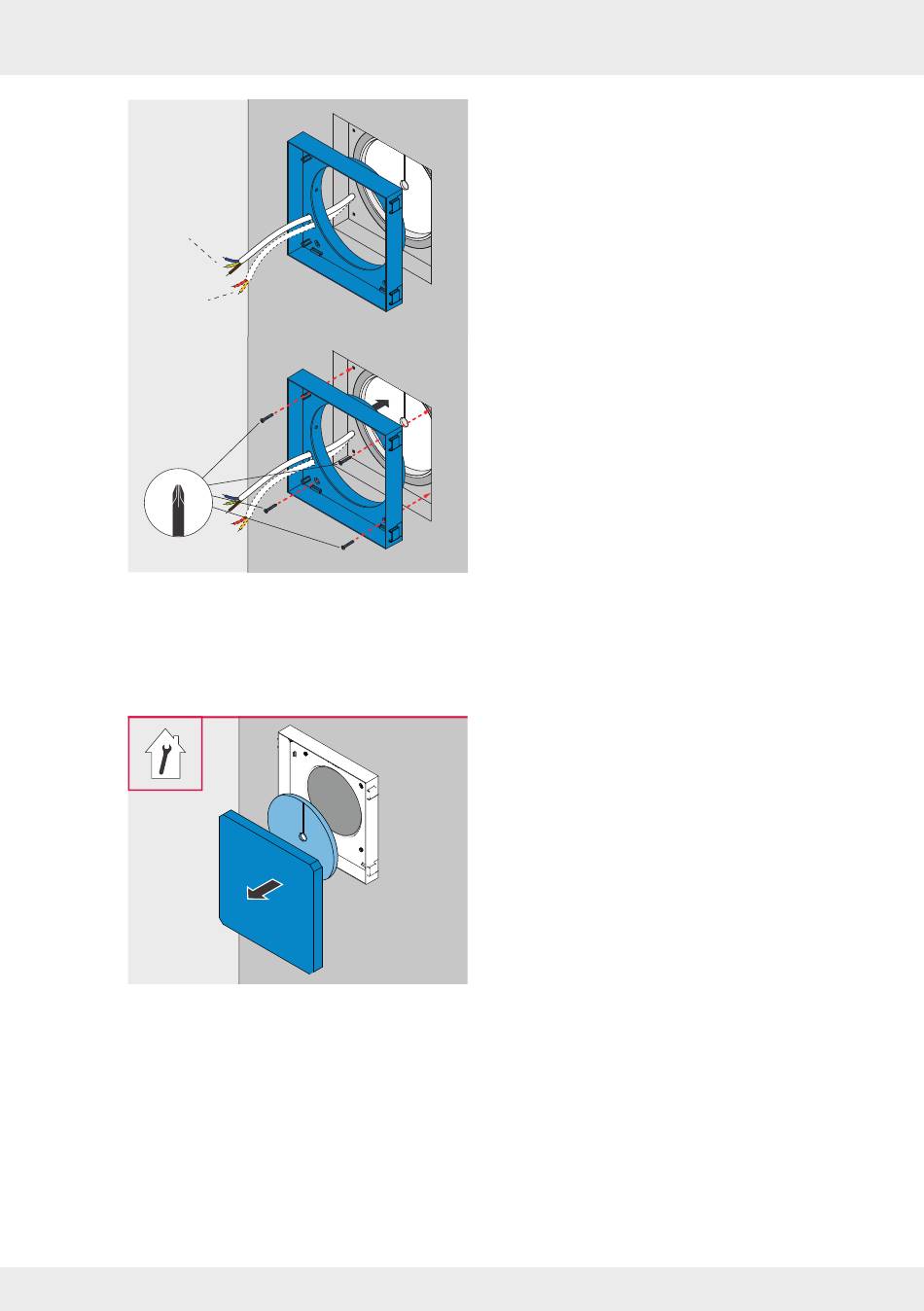

7. Verlegen Sie das Netzanschlusskabel
(230 V AC) und, wenn vorhanden, das
RS485-Datenkabel von hinten durch die Kabel-
durchführung des Gehäuses.
8. Verschrauben Sie das Gehäuse mit den Schrau-
ben in den Dübeln.
► Der Zentrierstutzen des Putzkastens steckt
über der Wandeinbauhülse und liegt am
Anschlag bündig an.
► Das Gehäuse Innenblende Connect Twin+
ist montiert.
1. Entnehmen Sie die Schutzabdeckung vom
Gehäuse und aus der Wandeinbauhülse.
► Der Zugang zum Montageort ist frei.
