Option 2: RS485-Datenkabel verlegen
WARNUNG
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
→ Vor Arbeiten an elektrischen Anlagen betreffende Geräte von der Stromversor-
gung trennen.
Option A: Variante Aufputz (AP)
230 V AC
(max. 1,5 mm²)
Option B: Variante Unterputz (UP)
230 V AC
(max. 1,5 mm²)
L = 300 mm
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect Office/MaxAir montieren
RS485
(max. 0,8 mm²)
RS485
(max. 0,8 mm²)

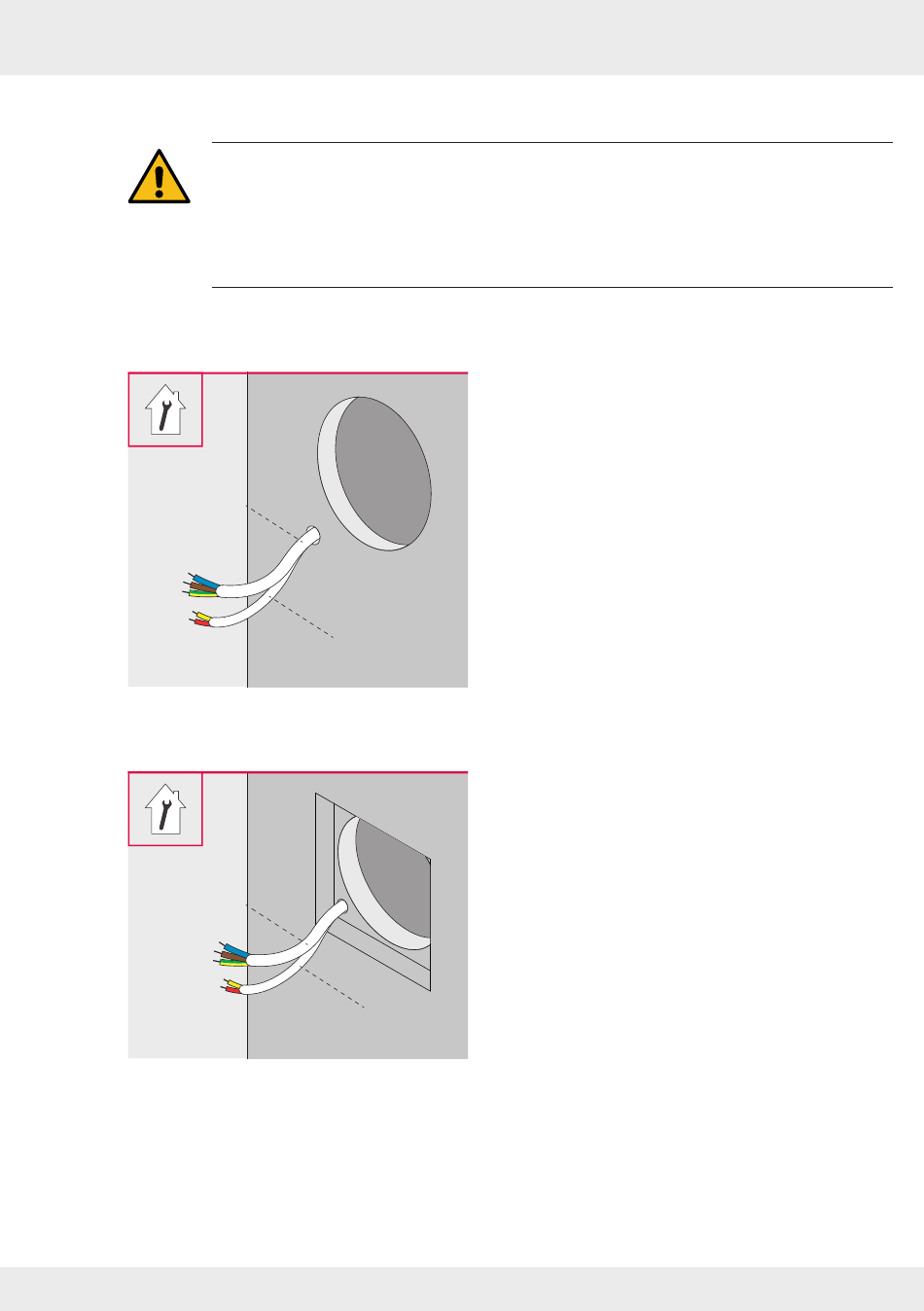

1. Verlegen Sie das RS485-Datenkabel zwischen
den Wandöffnungen der Komponenten:
• Erstes angeschlossenes Gerät ist immer der
Regler.
► Das RS485-Datenkabel ist verlegt.
1. Verlegen Sie das RS485-Datenkabel zwischen
den Wandöffnungen der Komponenten:
• Erstes angeschlossenes Gerät ist immer der
Regler.
► Das RS485-Datenkabel ist verlegt.
