inVENTer iV-Smart+ Connect Montageanleitung Seite 117

8.8 Schaltkontakt SK19-Connect montieren

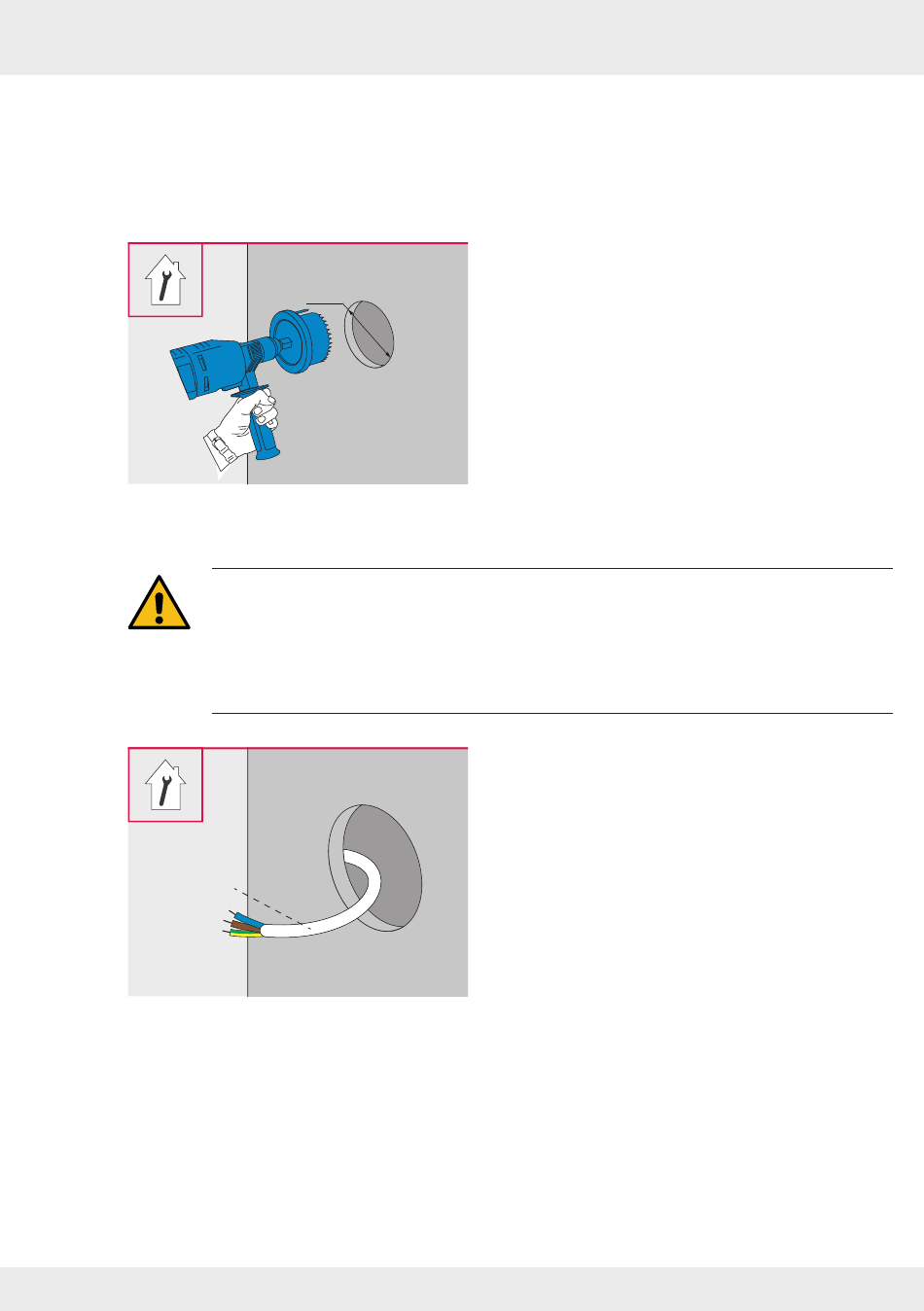

8.8.1 Wandöffnung Montagedose erstellen
8.8.2 Kabel verlegen
WARNUNG
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
→ Vor Arbeiten an elektrischen Anlagen betreffende Geräte von der Stromversor-
gung trennen.
230 V AC
(max. 1,5 mm²)
inVENTer Connect | 5022-0007
Installation und Montage / Schaltkontakt SK19-Connect montieren
Ø
1. Erstellen Sie eine Wandöffnung:
• Unterputz: Fräsloch Ø 82 mm,
Tiefe 66 mm.
• Hohlwand: Fräsloch Ø 68 mm,
Tiefe 61 mm.
► Die Wandöffnung für die Dose ist erstellt.
1. Verlegen Sie das Netzanschlusskabel,
230 V AC, zur Wandöffnung für den Anschluss
des Schaltkontaktes.
► Das Netzanschlusskabel ist verlegt.
117
