Maßzeichnungen / Regler Basic Connect e4/e8
7.6
Regler Basic Connect e4/e8

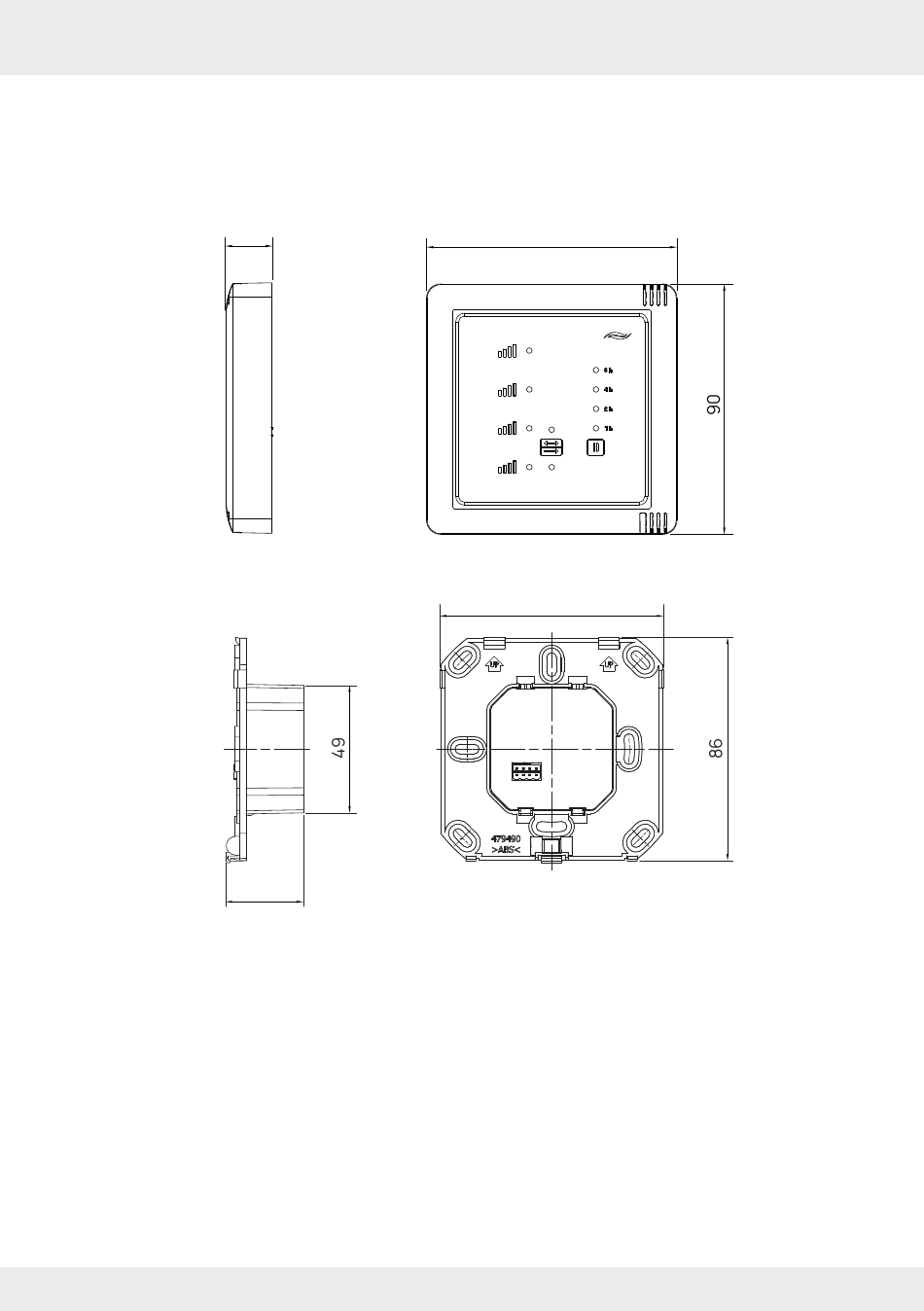

Die folgenden Abbildungen zeigen die Abmessungen der Bedieneinheit und der Grundplatte
des Reglers Basic Connect e4/e8.
Abb. 31: Bedieneinheit Regler Basic Connect e4/e8
Abb. 32: Grundplatte Regler Basic Connect e4/e8
54
54
17
30
90
86
inVENTer Connect | 5022-0007
