Installation und Montage / Innenblende Connect / Silence Connect montieren
8.4 Innenblende Connect / Silence Connect montieren
8.4.1 Wandöffnungen erstellen
Option A und B: Variante Aufputz (AP) und Unterputz (UP)
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 180 mm / Ø 225 mm
Option B: Variante Unterputz (UP)
Option A und B: Variante Aufputz (AP) und Unterputz (UP)
74
74
Ø
4 0

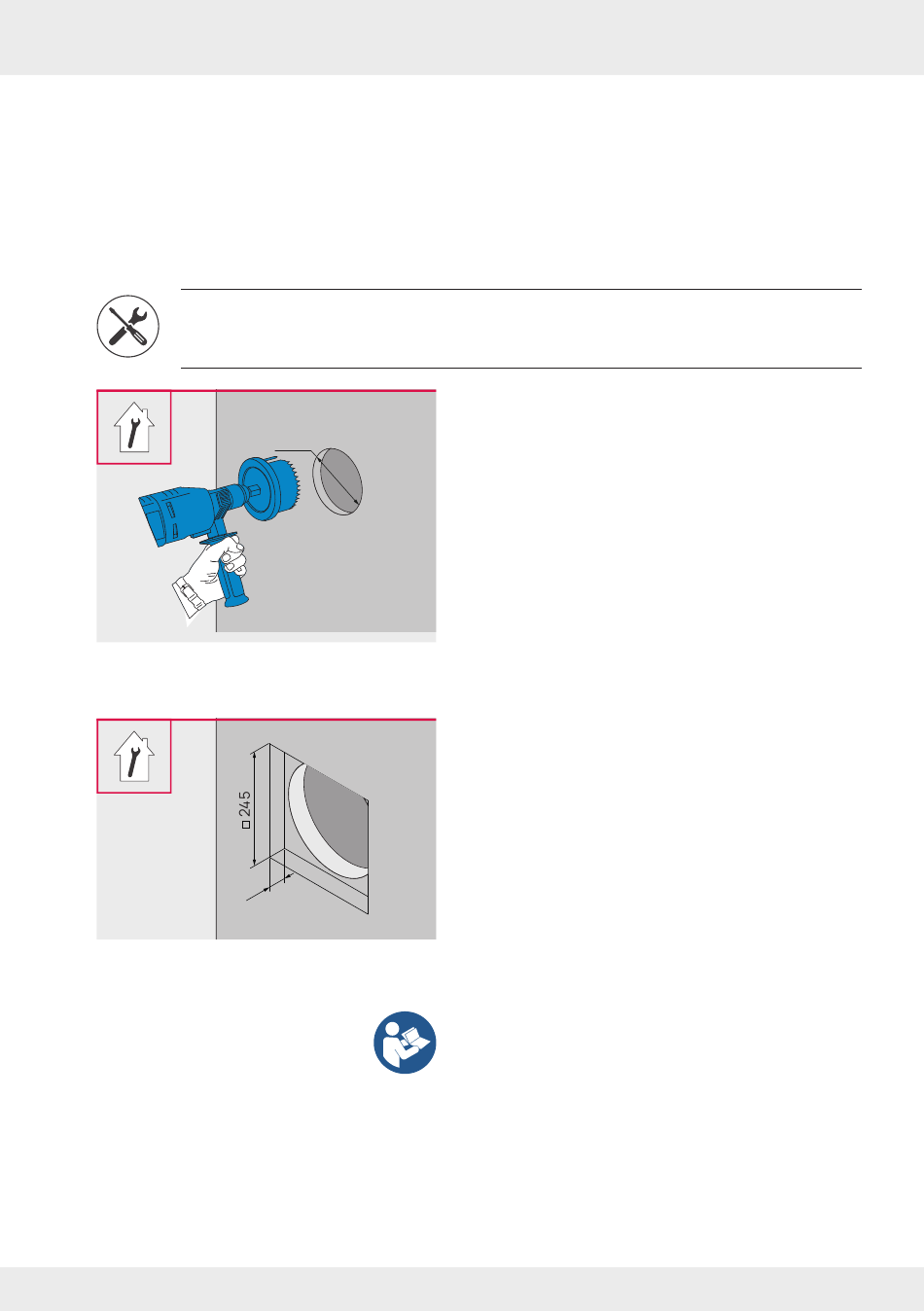

1. Erstellen Sie eine Wandöffnung mit einem
Gefälle von 1 – 2° zur Außenwand und dem
folgenden Durchmesser:
• für Lüftermodelle
iV-Smart+, iV-Light, iV-Compact: Ø 180 mm
• für Lüftermodell iV-14Zero: Ø 225 mm
► Die Wandöffnung ist erstellt.
1. Erstellen Sie an der Innenwand, zentrisch zur
Kernbohrung, eine Öffnung für das Unterputz-
gehäuse zur Montage der Innenblende:
• Abmessungen [B x H x T, mm]:
245 x 245 x 40
► Die Wandöffnung ist erstellt.
2. Montieren Sie die Wandeinbauhülse in die
Wandöffnung. Beachten Sie dazu die Montage-
anleitung Ihres Lüftungsgeräts.
