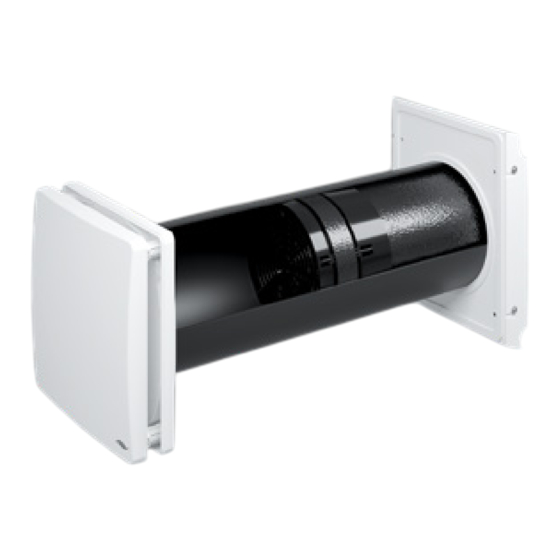

inVENTer iV-Smart+ Montageanleitung

Vorschau ausblenden Andere Handbücher für iV-Smart+:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
iV-Smart+
www.inventer.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer iV-Smart+

Inhaltszusammenfassung für inVENTer iV-Smart+

  • Seite 1 Montageanleitung iV-Smart+ www.inventer.de...

  • Seite 2: Haftungsausschluss

    ® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montageanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Inhaltsverzeichnis Benutzer- und Sicherheitshinweise ..................4 Benutzerinformation ....................... 4 Sicherheitshinweise ....................... 5 Systemübersicht: Lüftungsgerät iV-Smart+................8 Aufbau ..........................10 Funktion ......................... 11 Bedienelemente ......................12 Montagevorbereitung ......................13 Einbauposition........................ 13 Position der Wandöffnung ....................14 Schnittzeichnung Lüftungsgerät ..................15 Maßzeichnungen Komponenten ..................

  • Seite 4: Benutzer- Und Sicherheitshinweise

    BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montageanleitung sind einheitlich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Die Montageanleitung ist Bestandteil Ihres Lüftungsgerätes iV-Smart+ und muss ständig verfüg- bar sein (siehe www.inventer.de/downloads). Bei der Übergabe des Systems an Dritte muss die Information zum Zugang zur Montageanleitung mit übergeben werden. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Montageanleitung sorg- fältig durch und beachten Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage.
  • Seite 6 BENUTZER- UND SICHERHEITSHINWEISE • HINWEIS: Das Lüftungsgerät ist nicht zur Bauaustrocknung geeignet. Nehmen Sie es erst nach Beenden der Baumaßnahme in Betrieb. • HINWEIS: Die Verschmutzung von Komponenten durch z. B. Putzreste führt zur Beschädigung der Komponenten! Verschließen Sie das Lüftungsgerät/Luftauslässe des Lüftungsgerätes wäh- rend der gesamten Baumaßnahme staubdicht.

  • Seite 7: Nicht Bestimmungsgemäßer Gebrauch

    BENUTZER- UND SICHERHEITSHINWEISE • Beim Einsatz mehrerer Lüftungsgeräte, angesteuert über mehrere Regler, müssen Sie auf die Synchronisierung der Lüftungsgeräte untereinander achten (siehe Montageanleitung Regler). Sie sollten alle Regler über eine Netzsicherung im Hausverteiler anschließen. Wenn Ihr Gerät einen Defekt aufweist, wenden Sie sich an die für Sie zuständige Werksvertretung oder unseren technischen Service.

  • Seite 8: Systemübersicht: Lüftungsgerät Iv-Smart

    (optional) Die Montage- und Bedienungsanleitung für die Regler ist nicht Bestandteil dieser Dokumentation. In Verbindung mit der Reglerplattform inVENTer Connect muss zwingend die Innenblende Connect verwendet werden. Alle Außenabschlüsse in Edelstahl oder wahlweise in Aluminium [erhöhte Salzbeständigkeit] erhältlich. Lüftungsgerät iV-Smart+ | Montageanleitung...

  • Seite 9: Ausführungen

    • Variante Sylt: Lüftungsgeräte iV-Smart+ Sylt (im weiteren Text "Variante Sylt") mit schlagregen- sicherer Außenhaube zum Einbau in Räumen unter Erdgleiche (weiß/beige/grau/dunkelgrau). • Variante Top: Lüftungsgeräte iV-Smart+Top (im weiteren Text "Variante Top") zur Integration des Außenabschlusses in die Dachschräge (rot/schwarz).

  • Seite 10: Aufbau

    SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-SMART+ Aufbau Variante Standard Smart Flex Abbildung 1: Übersicht Lüftungsgerät iV-Smart+ Variante Standard Komponenten Außenabschluss: Einschub Wärmespeicher Wetterschutzhaube Smart | Flex (Wärmespeicher und inVENTron) 1 Grundplatte Wetterschutzhaube 6 Wärmespeicher mit Dämmung 2 Abdekung Wetterschutzhaube 7 Griff Wärmespeicher 3 Abtropfkante 8 Leitwerk Standard (breit) 9 Reversier-Ventilator Xenion Wandeinbauhülse...

  • Seite 11: Funktion

    Luftspalt von ca. 10 mm unterhalb der Tür, Herausdrehen der Türangeln um 5 mm, Einsatz eines Lüftungsgitters oder andere (Querlüftung). Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig vom Regler können die verschiedenen Betriebsarten und Funktionen eingestellt werden.

  • Seite 12: Bedienelemente

    SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV-SMART+ Bedienelemente Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig von der Steuerungseinheit können verschiedene Betriebsarten und Funktionen einge- stellt werden. inVENTer Connect Bezeichnung sMove MZ-Home (Easy Connect e16) Anzahl ansteuerbarer Max. 8 Max. 16 Max.

  • Seite 13: Montagevorbereitung

    MONTAGEVORBEREITUNG Montagevorbereitung Einbauposition • Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten. Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseits geprüft und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer! Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entsprechen- der Stelle im oberen Wandbereich (z.

  • Seite 14: Position Der Wandöffnung

    MONTAGEVORBEREITUNG Position der Wandöffnung Zur Positionierung der Wandeinbauhülse anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung Ihres speziellen Außenabschlusses. Lüftungsgerät Variante Standard [Wetterschutzhaube Smart] ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Lüftungsgerät Variante Standard [Wetterschutzhaube Flex] ≥ 250 ≥...

  • Seite 15: Schnittzeichnung Lüftungsgerät

    MONTAGEVORBEREITUNG Schnittzeichnung Lüftungsgerät Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung Ihres speziellen Außenabschlusses. Schnittzeichnung Lüftungsgerät iV-Smart+, Variante Standard 1 – 2° ≥ 270 Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Smart+ mit Wetterschutzhaube Smart (optional Flex) A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz 1 Grundplatte Innenblende...

  • Seite 16: Maßzeichnungen Komponenten

    MONTAGEVORBEREITUNG Maßzeichnungen Komponenten Wetterschutzhaube Smart Ø Abdeckung Wetterschutzhaube Smart Grundplatte Wetterschutzhaube Smart Abbildung 4: Maßzeichnung Wetterschutzhaube Smart 1 Grundplatte Wetterschutzhaube 4 Befestigungsschrauben Abdeckung (4x) 2 Befestigungsbohrung Außenwand 5 Abdeckung Wetterschutzhaube 3 Abtropfkante Wetterschutzhaube Flex A ─ A Ø Ø 194,5 Abdeckung Wetterschutzhaube Flex Grundplatte Wetterschutzhaube Flex Abbildung 5: Maßzeichnung Wetterschutzhaube Flex...

  • Seite 17: Abmessungen

    MONTAGEVORBEREITUNG Innenblende Flair A - A □ Abbildung 6: Maßzeichnung Innenblende Flair V-233x233 1 Abdeckung Innenblende 4 Grundplatte Innenblende 2 Schalldämmeinsatz (optional) 5 Abstandshalter (4 x) 3 Halteplatte IB V-233x233 6 Befestigungsbohrung Innenwand Abmessungen Tiefe/ Bezeichnung Breite [mm] Höhe [mm] Länge [mm] Wandöffnung für Wandeinbauhülse Wandstärke...

  • Seite 18: Einbau Und Montage

    EINBAU UND MONTAGE Einbau und Montage Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die Mon- tage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen. Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden.

  • Seite 19: Wandöffnung Erstellen

    EINBAU UND MONTAGE Wandöffnung erstellen VORSICHT Herabfallendes Mauerwerk beim Erstellen der Wandöffnung führt zur Verletzung von Körperteilen und/oder Beschädigung von Gegenständen! • An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen. • Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen. Im Neubau empfehlen wir die Verwendung des optionalen Wandeinbausystems Simplex D160 oder Weinbaublocks D180, bei Holzständerbauweise die Verwendung des Woodplex.

  • Seite 20: Kabel Zur Wandöffnung Des Lüftungsgerätes Verlegen

    Litzenkabel Bedieneinheit sMove Ventilator und 6 – 16 V DC, MZ-Home Clust-Air-Modul CAM17 Gerätekommunikation z. B.:LiYY 3x0,75 mm² der Lüftungszone Installationskabel inVENTer Connect Betriebsspannung Hausverteilung, 230 V AC, (Innenblende Innenblende Connect Unterverteilung Lüftung Connect) z. B.: NYM-J 3x1,5 mm² RS485-Datenkabel, Gerätekommunikation...

  • Seite 21: Prinzipskizzen Zur Kabelverlegung

    Prinzipskizzen zur Kabelverlegung Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht Teil dieser Dokumentation! Sie sind der Montage- und Bedienungsanleitung der jeweiligen Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen. 6 – 16 V DC Regler sMove und MZ-Home...

  • Seite 22: Wandeinbauhülse Montieren

    EINBAU UND MONTAGE Wandeinbauhülse montieren Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum, Klingenmesser, Montagekeil-Set und Styropor-Scheiben Voraussetzung: • Die Wandöffnung Ø 180 mm ist fertig gestellt. • Die Kabel zur Wandöffnung des Lüftungsgerätes sind verlegt. ► Ermitteln Sie die exakte Wandstärke X: D = Außenputz, ggf.
  • Seite 23 EINBAU UND MONTAGE ► Entfernen Sie die Styropor-Scheiben aus der Wandeinbauhülse. ► Setzen Sie die Wandeinbauhülse bündig zur Innen- wand in die Wandöffnung ein. Berücksichtigen Sie die Stärke des Innenputzes. Die Aussparung für die Anschlusskabel befindet sich innenwandseitig und in der Nähe der zur Wandöffnung verlegten Kabel.
  • Seite 24 EINBAU UND MONTAGE HINWEIS: Unterbrechung des Wärmedämmverbundsystems. Beschädigung der Bausubstanz! • Bei der Montage den Wandaufbau wieder bis an die Wandeinbauhülse und ggf. das Gehäuse (Unterputzinnenblenden) heran führen. • Notwendige Sperrebenen beachten. 24 h ► Schäumen Sie den Freiraum zwischen Wand- einbauhülse und Mauerwerk umlaufend mit nicht drückendem 2K-Montageschaum aus.

  • Seite 25: Außenabschluss Lüftungsgerät Variante Standard Montieren

    EINBAU UND MONTAGE Außenabschluss Lüftungsgerät Variante Standard montieren Die Montage der Außenabschlussvarianten ist nicht Teil dieser Dokumentation! Sie ist der Monta- geanleitung des jeweiligen Außenabschlusses zu entnehmen. HINWEIS Montage an nicht fertiggestellter Außenwand führt zur Beschädigung der Außenwand! • Außenabschluss erst montieren, wenn Außenwand fertiggestellt und vollständig ausgehärtet ist.
  • Seite 26 EINBAU UND MONTAGE HINWEIS: Beschädigung von Mauerwerk/ Außenwand durch falsch ausgerichtete Abtropfkanten! • Achten Sie darauf, dass die Gefälle beider Abtropfkanten zum Boden gerichtet sind. ► Schieben Sie die Grundplatte auf die überstehende Wandeinbauhülse. Ausrichtung der Abtropfkanten: Das Gefälle führt zum Boden. ►...
  • Seite 27 EINBAU UND MONTAGE ► Hängen Sie die Abdeckung der Wetterschutzhaube von vorn in die seitlichen Schrauben (blaue Pfeile) der Grundplatte ein. Die Unterlegscheiben befinden sich zwischen Abdeckung und Schraube. ► Rasten Sie die Abdeckung nach unten ein. ► Verschrauben Sie die Abdeckung mit den seitlichen Schrauben fest an der Grundplatte.
  • Seite 28 EINBAU UND MONTAGE Wetterschutzhaube Flex montieren Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 8mm, Akkuschrauber, Dübel (bei gedämmten Außenwänden Dämmstoffdübel), dauerelastische Außendichtungsmasse, Dichtungsband, Schrauben Voraussetzung: • Die Außenwand ist fertiggestellt und eben. • Die Wandeinbauhülse ist montiert. ø 160 mm ► Entfernen Sie die Styropor-Scheibe außenwandseitig aus der Wandeinbauhülse.
  • Seite 29 EINBAU UND MONTAGE ► Setzen Sie die Dübel in die Bohrungen ein. ► Verschrauben Sie die Grundplatte Wetterschutz- haube mit 4 Schrauben und Unterlegscheiben in den Dübeln. TIPP: Nutzen Sie beim Anbringen der Grundplatte der Wetterschutzhaube Flex an Außenwände mit Dämmung oder bei Einsatz des Wandeinbaublocks/Wandeinbausystem Simplex Dämmstoffdübel zur Befestigung.

  • Seite 30: Einschub Wärmespeicher Einsetzen

    EINBAU UND MONTAGE Einschub Wärmespeicher einsetzen HINWEIS Den Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln, dies führt zur Beschädigung der Keramik des Wärmespeichers! • Wärmespeicher nach Entnahme aus der Verpackung sofort einsetzen. Voraussetzung: • Der Außenabschluss ist montiert. ► Entfernen Sie die Styropor-Scheibe aus der Wand- einbauhülse.

  • Seite 31: Elektrischer Anschluss Des Reversier-Ventilators

    EINBAU UND MONTAGE Elektrischer Anschluss des Reversier-Ventilators Die Funktion des Lüftungssystems iV-Smart+ setzt den gleichzeitigen Betrieb zweier Lüftungs- geräte iV-Smart+ im Gegentakt voraus. Dieses Kapitel beschreibt daher den Anschluss eines Gerätepaares, nicht eines einzelnen Gerätes. HINWEIS Falscher elektrischer Anschluss führt zur Beschädigung des Ventilator-Motors! •...
  • Seite 32 EINBAU UND MONTAGE Im paarweisen Betrieb startet ein Reversier-Ventila- tor im Abluft-Betrieb, der andere im Zuluft-Betrieb. Diese Start-Richtung wird durch die unterschied- liche Anschlussreihenfolge der drei Ventila- III (–) tor-BUS-Leitungen im Steckverbinder festgelegt. IV (+) ► Befestigen Sie die drei Ventilator-BUS-Leitungen in V (–) dem Steckverbinder: Abluft-Betrieb:...

  • Seite 33: Funktion Prüfen Und Ventilatoreinbau Abschließen

    EINBAU UND MONTAGE Funktion prüfen und Ventilatoreinbau abschließen ► Stellen Sie am angeschlossenen Regler die Betriebsart Durchlüftung (DL) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Überprüfen Sie, dass sich alle Reversier-Ventilatoren in die ihrem Anschluss entsprechende Richtung drehen. Start Richtung Abluft-Betrieb: Start Richtung Zuluft-Betrieb: CW (–) CW (–)

  • Seite 34: Innenblende Montieren

    EINBAU UND MONTAGE Innenblende montieren Die Montage der Innenabschlussvarianten ist nicht Teil dieser Dokumentation! Sie ist der separa- ten Montageanleitung der jeweiligen Innenblende/der Reglerplattform Connect zu entnehmen. Wasserwaage, Stift, Bohrmaschine mit Bohrer Ø 6mm, Akkuschrauber, Dübel Voraussetzung: • Der Einschub Wärmespeicher ist montiert. ►...
  • Seite 35 Die Positionspfeile auf der Rückseite der 4 x CLICK Abdeckung Innenblende zeigen nach oben. Prüfung: Das inVENTer-Logo befindet sich unten rechts. ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter.

  • Seite 36: Technische Daten

    TECHNISCHE DATEN Technische Daten Allgemeine Spezifikationen Merkmal Wert Einsatzbereich [°C] -20 – 50 Abluft/Außenluft Ohne aggressive Gase, Stäube und Öle Luftvolumenstrom im Reversier-Betrieb [m³/h] 8,5 – 29 Abluftvolumenstrom [m³/h] (DIN EN 13141-8) 17 – 58 14 – 37 [mit IB Flair inkl. SDE] Schalldruckpegel, Entfernung 2m [dB (A)] 13 –...

  • Seite 37: Energielabel Iv-Smart+ Nach Erp-Richtlinie, Verordnung 1254/2014

    TECHNISCHE DATEN Energielabel iV-Smart+ nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) iV-Smart+; iV-Smart+ Corner; Bedarfsgesteuert Manuell gesteuert iV-Smart+ Nordic; iV-Smart+ Top; iV-Smart+ Sylt MZ-Home sMove mit Sensorik sMove ohne Sensorik...

  • Seite 38: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014

    TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV-Smart+, bedarfsgesteuert: Produktdatenblatt iV-Smart+ gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH iV-Smart+, iV-Smart+ Corner, iV-Smart+ Nordic Modellkennung iV-Smart+ Sylt, iV-Smart+ Top kalt -88,068 SEC-Klasse / Spezifischer Ener-...
  • Seite 39 TECHNISCHE DATEN Lüftungsgerät iV-Smart+, manuell gesteuert: Produktdatenblatt iV-Smart+ gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH iV-Smart+, iV-Smart+ Corner, iV-Smart+ Nordic Modellkennung iV-Smart+ Sylt, iV-Smart+ Top kalt -82,062 SEC-Klasse / Spezifischer Ener- durchschnittlich -39,422 gieverbrauch (SEV) [kWh/(m²a)]...

  • Seite 40: Lieferumfang

    LIEFERUMFANG Lieferumfang Standardkomponenten Alle Standardkomponenten sind auch als Ersatzteil erhältlich. Komponente Artikelnummer iV-Smart+ 1001-0170 iV-Smart+ Corner 1001-0173 iV-Smart+ Nordic 1001-0223 iV-Smart+ Sylt 1001-0179 iV-Smart+ Top 1001-0182 Außenabschluss Variante Standard: Wetterschutzhaube inkl. Dichtungsbändern Wetterschutzhaube-Smart, weiß ‒ RAL 9016 1508-0062 Wetterschutzhaube-Smart, grau ‒ RAL 9006 1508-0063 Wetterschutzhaube-Smart, Nord ‒...

  • Seite 41: Fehlerbehebung Und Entsorgung

    FEHLERBEHEBUNG UND ENTSORGUNG Fehlerbehebung und Entsorgung Fehlerbehebung Störung Mögliche Ursache Behebung Keine elektrische Spannung. Sicherung überprüfen. Leitungen auf polrichtigen Anschluss prüfen. Installationsfehler. Alle Stecker auf korrekten Sitz prüfen. Ausfall Ventilator Verwendung von Ader-Endhülsen prüfen. Ventilator defekt. Ventilator tauschen. Regler/Schaltnetzteil defekt. Regler/Schaltnetzteil tauschen.

  • Seite 42: Gewährleistung Und Garantie

    Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch aufrecht- zuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbauhülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. Informationen zu den Garantiebestimmungen finden Sie unter www.inventer.de/garantie...
