Installation und Montage / Regler Easy Connect e16 montieren

8.2.4 Grundplatte von der Bedieneinheit trennen

Kleiner Schlitz-Schraubendreher
1
64
64
3. Setzen Sie die vorbereitete Dose in die
Wandöffnung ein.
4. Verfüllen Sie den Freiraum zwischen Innenwand
und Dose mit geeignetem Füllmaterial.
► Die Montagedose ist eingesetzt.

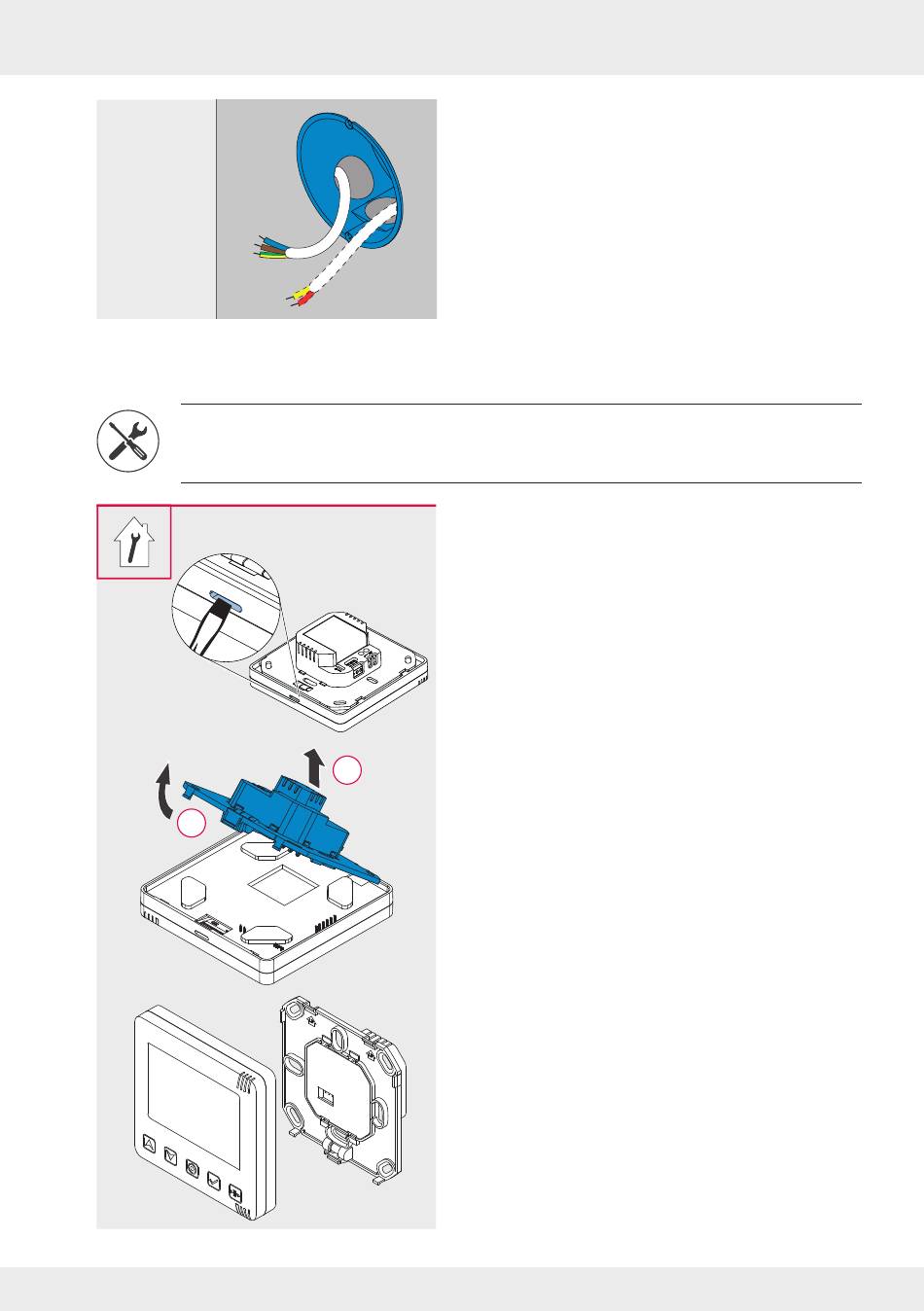

1. Schieben Sie einen kleinen Schraubendreher
in die schmale Öffnung auf der Unterseite des
Reglers.
2. Drücken Sie den so erreichbaren Rasthaken
vorsichtig herunter.
3. Schwenken Sie die Grundplatte nach oben (1).
2
4. Hängen Sie sie aus den oberen Ösen aus (2).
► Bedieneinheit und Grundplatte sind ge-
trennt.
inVENTer Connect | 5022-0007
