inVENTer iV-Smart+ Connect Montageanleitung Seite 81

RS485-Datenkabel anschließen (wenn vorhanden)
Steckbrücke einsetzen (nur erstes oder letztes Gerät an RS485)
Bei Verwendung eines RS485-Datenkabels zur Kommunikation zwischen Regler und Lüftungs-
geräten und/oder CO
Gerät im Strang eine Steckbrücke wie unten dargestellt zu setzen.
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect / Silence Connect montieren
A
B
RS485
A B
A
B
-Sensor, ist beim ersten Gerät (Regler Easy Connect e16) und letzten
2

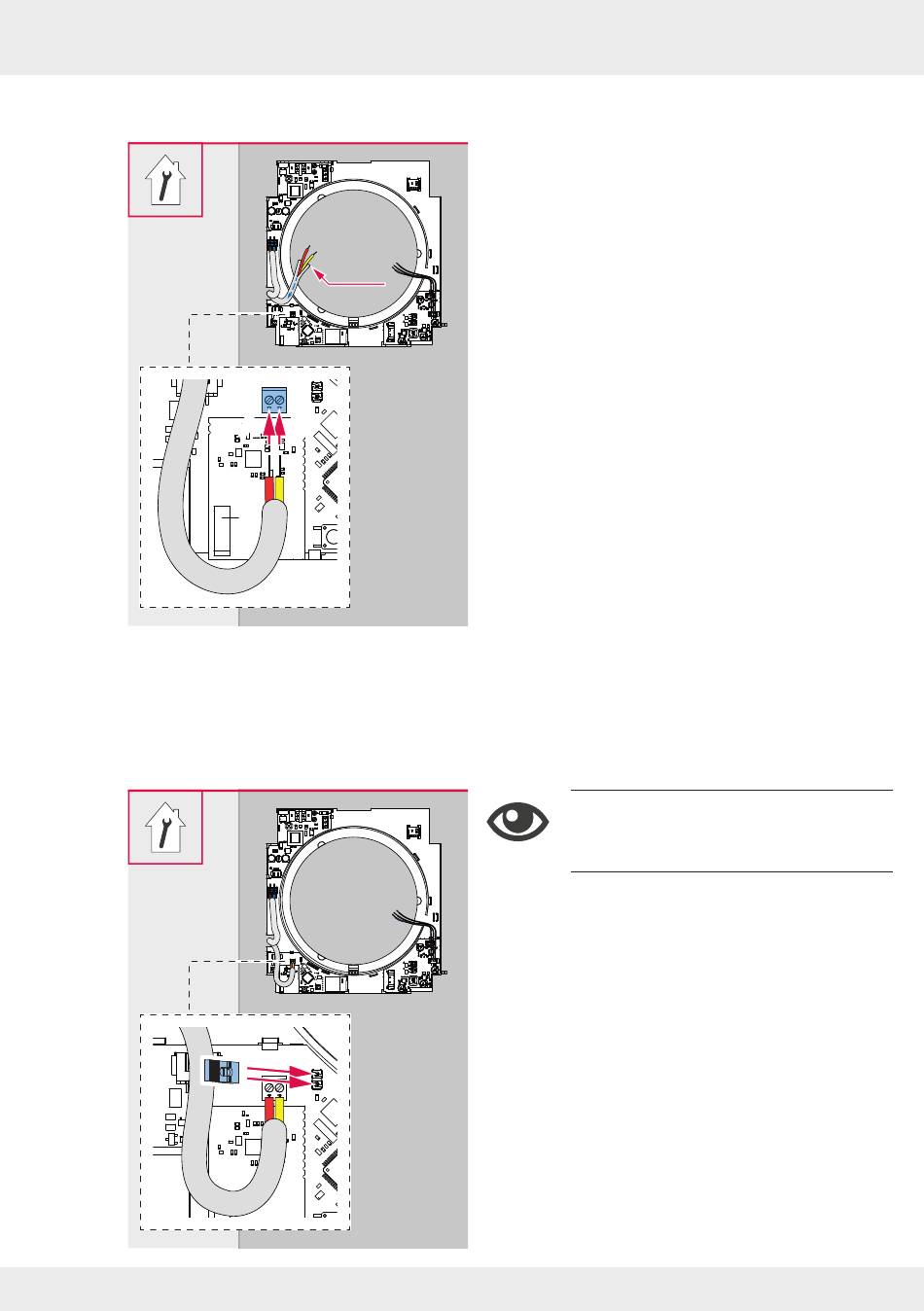

1. Kürzen Sie das RS485-Datenkabel auf die
erforderliche Länge und isolieren Sie ca. 7 mm
mit dem Abisolierwerkzeug ab.
2. Schließen Sie das Kabel (rot/gelb) an der An-
schlussklemme RS485-Datenkabel an:
• Signalleitung A (rot) an „A".
• Signalleitung B (gelb) an „B".
► Das RS485-Datenkabel ist angeschlossen.
Die Steckbrücke ist bei Auslieferung
nur auf einem Pin gesteckt (deaktiviert)
oder liegt als Zubehör bei.
1. Stecken Sie die Steckbrücke auf die 2 markier-
ten Pins auf.
► Das RS485-Datenkabel ist aktiv.
81
