Installation und Montage / Innenblende Connect Twin+ montieren
8.5.3 Gehäuse montieren
Wasserwaage, Bleistift, Bohrmaschine mit Bohrer 6 mm, Dübel (2x), Akkuschrauber
mit Kreuzschlitz-Bit oder Kreuzschlitz-Schraubendreher, Schrauben (4x) aus dem
Beipack
Die folgenden Abbildungen zeigen die Unterputz (UP)-Variante. Die Arbeitsschritte
für die Aufputz (AP)-Variante sind identisch.
90
90

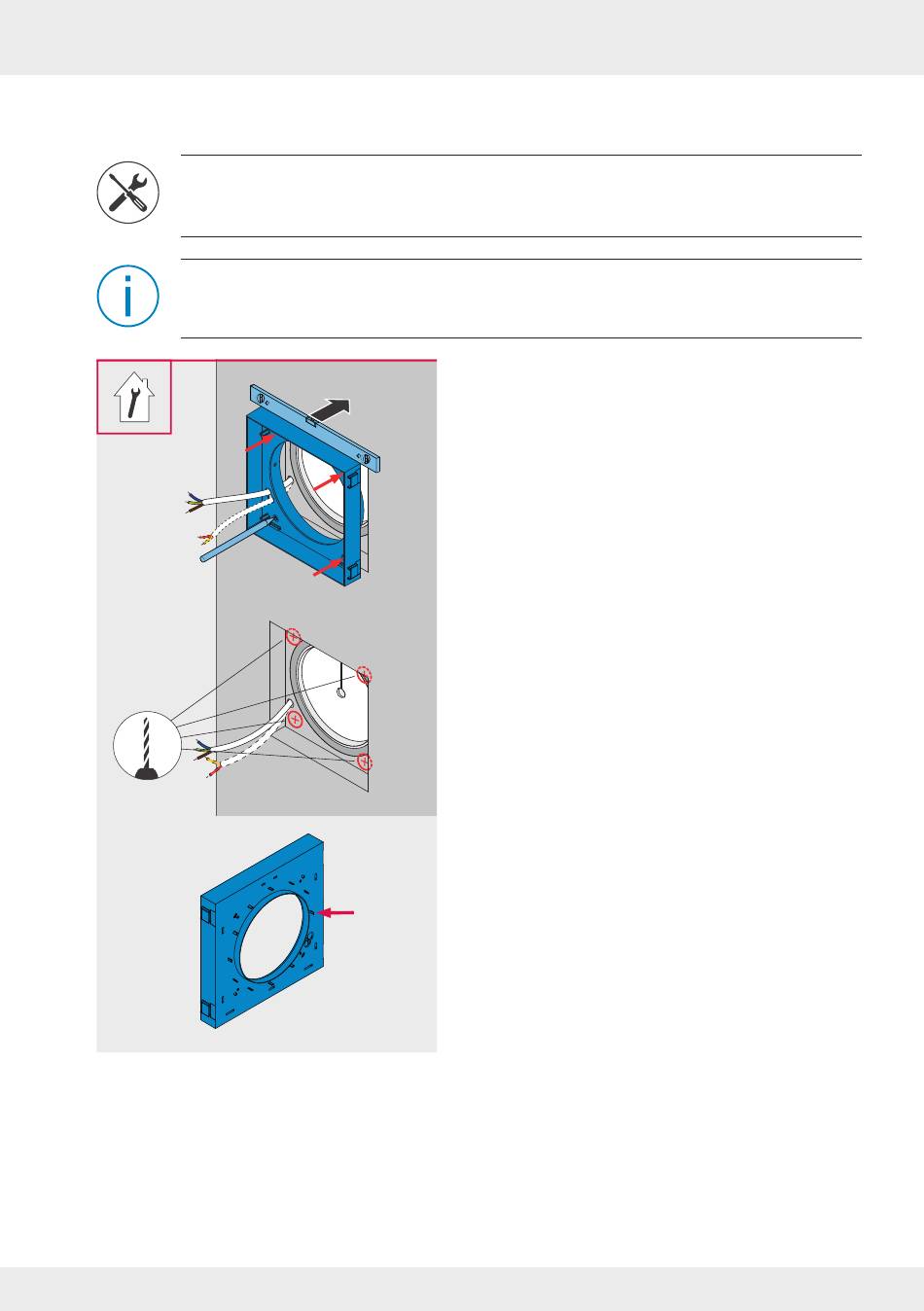

1. Setzen Sie das Gehäuse zentrisch zur Wand-
einbauhülse an die Innenwand.
2. Richten Sie das Gehäuse mit einer Wasserwaa-
ge aus.
3. Markieren Sie die vier Eckbohrungen.
4. Bringen Sie die vier Bohrungen mit Ø 6 mm,
min. 40 mm tief ein.
5. Setzen Sie Dübel in die Bohrlöcher ein.
6. Für iV-Twin+/iV14-MaxAir:
Brechen Sie die 12 Laschen auf der Rückseite
des Gehäuses weg.
Diese sind nur für die Installation des iV-Office
notwendig.
