inVENTer iV-Smart+ Connect Montageanleitung Seite 121

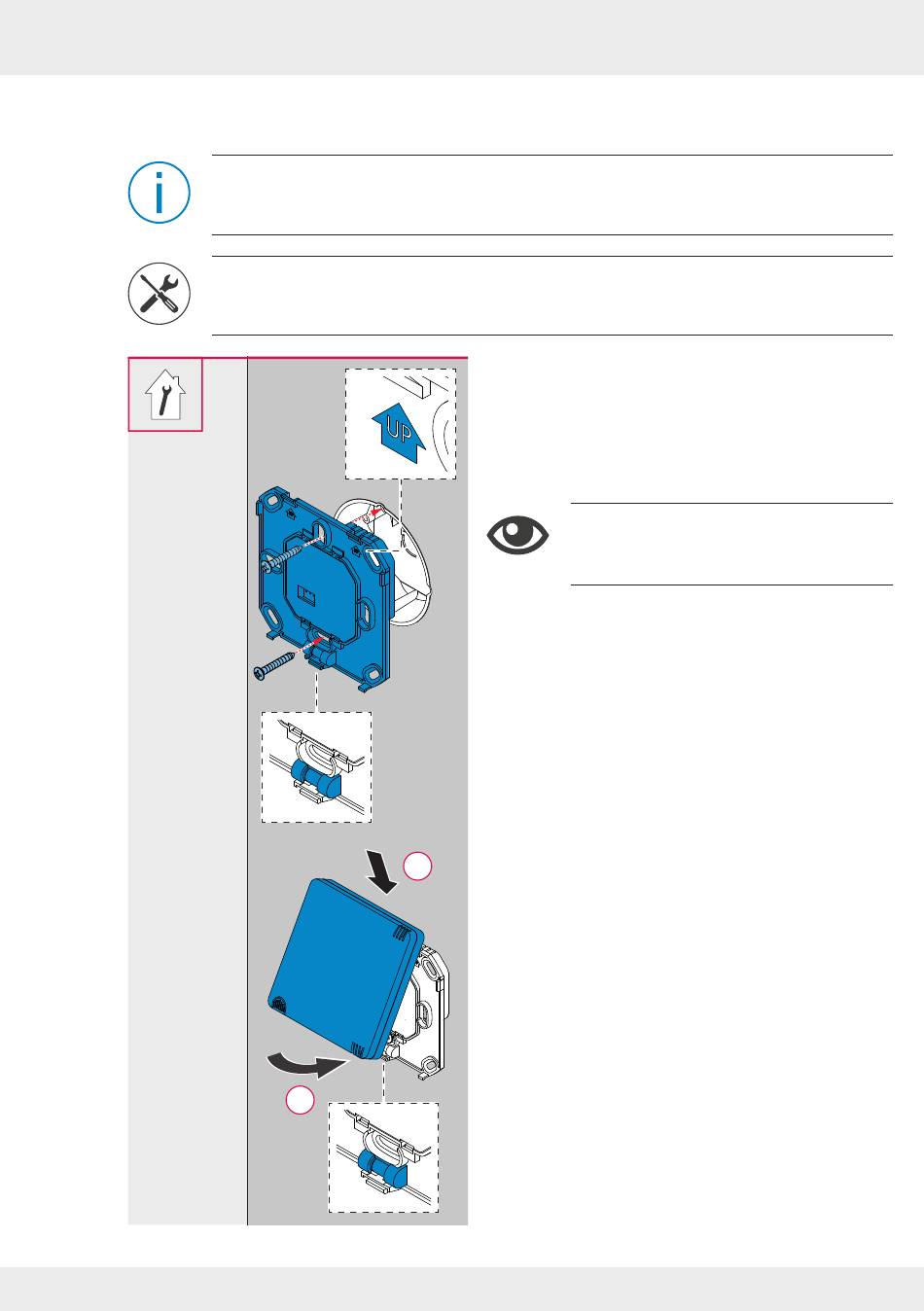

8.8.6 Grundplatte und Gehäuse montieren
Die Grundplatte des Schaltkontakts SK19-Connect wird auf eine Unterputz- oder
Hohlwanddose montiert. Das Netzanschlusskabel befindet sich in der Dose.
Kreuzschlitz-Schraubendreher
inVENTer Connect | 5022-0007
Installation und Montage / Schaltkontakt SK19-Connect montieren
1
2
CLICK
1. Drehen Sie die angeschlossene Grundplatte
um 180°.
2. Richten Sie die Grundplatte unter Zuhilfenah-
me der eingebauten Wasserwaage (1) vor der
Dose waagerecht aus.
Die Einbaukennzeichnung, Pfeil mit
Schriftzug UP (oben), ist nach oben
gerichtet.
3. Verschrauben Sie die Grundplatte des Schalt-
kontakts mit Befestigungsschrauben an der
Dose.
► Die Grundplatte ist montiert.
4. Halten Sie das Gehäuse schräg und hängen die
oberen Haken des Gehäuses in die Ösen der
Grundplatte ein (1).
5. Schwenken Sie das Gehäuse in Richtung
Grundplatte und drücken Sie es vorsichtig
darauf (2).
► Das Gehäuse rastet hörbar ein.
► Der Schaltkontakt SK19-Connect ist mon-
tiert.
