Maßzeichnungen / Innenblenden
7.4
Innenblenden
Die Innenblenden unterscheiden sich je nach Ausführung:
• Variante A: Verschlussklappe Innenblende Connect
• Variante B: Klappeneinsatz und Abdeckung Innenblende Connect Twin+ / Office/MaxAir
• Variante C: Verschlussklappe Innenblende Silence Connect

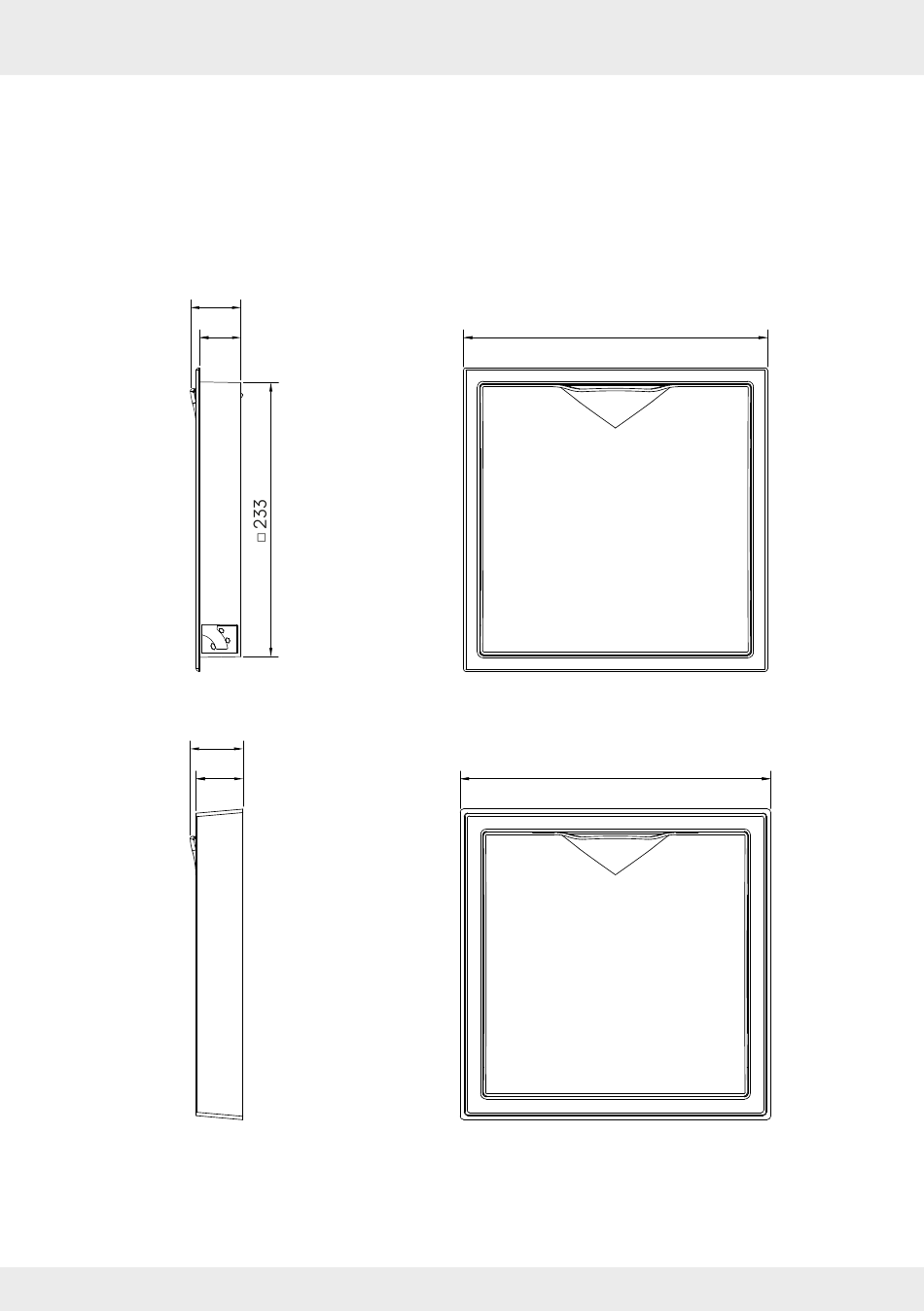

Abb. 23: Variante A – Verschlussklappe für Innenblende Connect (Unterputzmontage)
46
Abb. 24: Variante A – Verschlussklappe für Innenblende Connect (Aufputzmontage)
50
50
43
35
41
□ 258
□ 270
inVENTer Connect | 5022-0007
