inVENTer iV-Smart+ Connect Montageanleitung Seite 73

8.3.6 Bedieneinheit montieren
Die Grundplatte der Bedieneinheit wird auf eine Unterputz- oder Hohlwanddose
montiert. Im Anschluss wird die Bedieneinheit in die montierte Grundplatte per Rast-
verbindung eingehängt. Netzanschluss- und RS485-Datenkabel befinden sich in der
Dose und werden in dieser verteilt.
Kreuzschlitz-Schraubendreher
inVENTer Connect | 5022-0007
Installation und Montage / Regler Basic Connect e4/e8 montieren
1
2
CLICK

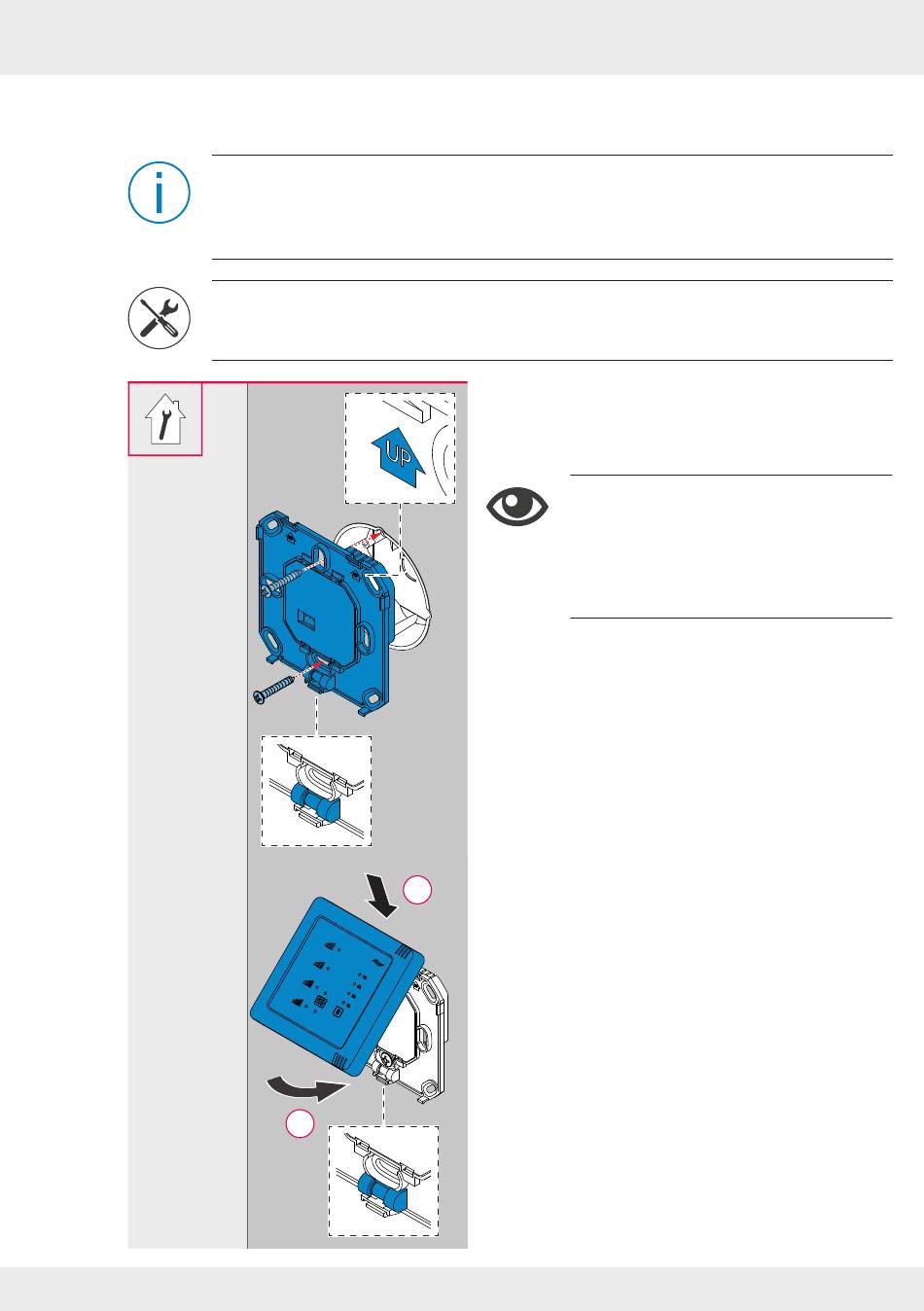

1. Drehen Sie die angeschlossene Grundplatte
um 180°.
2. Richten Sie die Grundplatte aus
• Die Grundplatte hat eine eingebaute
Wasserwaage.
• Die Einbaukennzeichnung, Pfeil mit
Schriftzug UP (oben), ist nach oben
gerichtet.
3. Verschrauben Sie die Grundplatte der Bedie-
neinheit mit Befestigungsschrauben an der
Dose.
► Die Grundplatte ist montiert.
4. Halten Sie die Bedieneinheit schräg und hän-
gen Sie die oberen Haken der Bedieneinheit in
die Ösen der Grundplatte (1).
5. Schwenken Sie die Bedieneinheit in Richtung
Grundplatte (2).
6. Drücken Sie die Bedieneinheit auf die Grund-
platte
► Die Bedieneinheit rastet hörbar ein.
► Der Regler ist montiert.
73
