8.2.5 Kabel anschließen
Abisolierwerkzeug, kleiner Schlitzschraubendreher

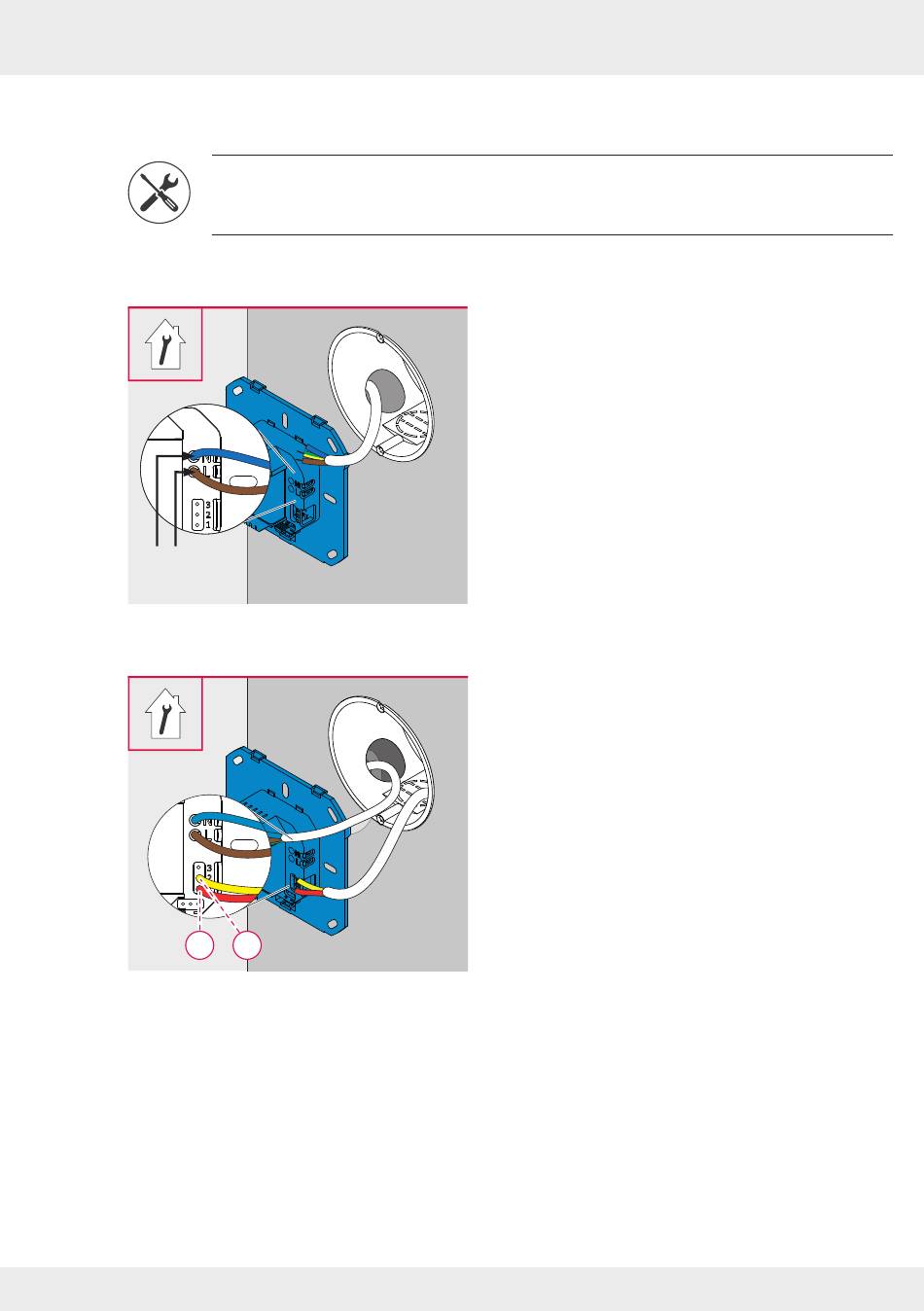

Option 1: Netzanschlusskabel verlegen
N L
Option 2: RS485-Datenkabel verlegen
1
inVENTer Connect | 5022-0007
2
Installation und Montage / Regler Easy Connect e16 montieren
1. Isolieren Sie ca. 8,5 mm am Netzanschlusskabel
mit dem Abisolierwerkzeug ab.
2. Fixieren Sie dieses Kabel (blau/braun) in der
Schraubklemme an der Grundplatte der Bedie-
neinheit:
• Phase mit Leitung L verbinden (braun).
• Neutral-Leiter mit Leitung N verbinden (blau).
3. Schieben Sie das Netzanschlusskabel in die
Dose hinein.
► Das Netzanschlusskabel ist angeschlossen.
1. Isolieren Sie ca. 8,5 mm RS485-Datenkabel mit
dem Abisolierwerkzeug ab.
2. Fixieren Sie das RS485-Datenkabel (rot/gelb)
in der Schraubklemme an der Grundplatte der
Bedieneinheit:
• Signalleitung A (rot) an 1.
• Signalleitung B (gelb) an 2.
3. Schieben Sie das RS485-Datenkabel in die
Dose hinein.
► Das RS485-Datenkabel ist angeschlossen.
