8.5 Innenblende Connect Twin+ montieren
8.5.1 Wandöffnungen erstellen
Option A: Variante Aufputz (AP)
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer Ø 225 mm
Option B: Variante Unterputz (UP)
Option A und B: Variante Aufputz (AP) und Unterputz (UP)
inVENTer Connect | 5022-0007
Installation und Montage / Innenblende Connect Twin+ montieren
Ø
3 3
0
4 3

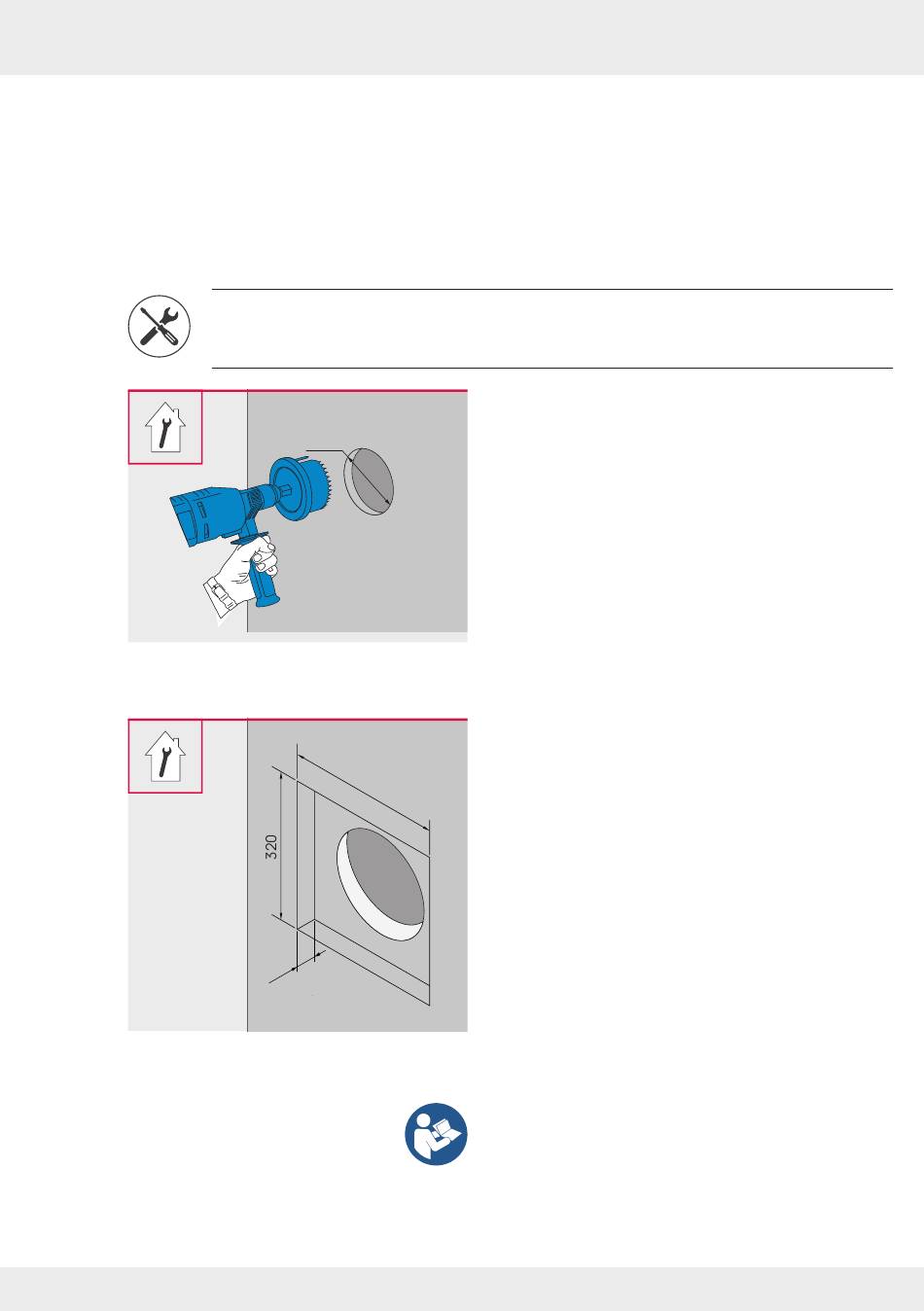

1. Erstellen Sie eine Wandöffnung:
• Ø 225 mm mit einem Gefälle von
1 – 2° zur Außenwand.
► Die Wandöffnung ist erstellt.
1. Erstellen Sie an der Innenwand, zentrisch zur
Kernbohrung, eine Öffnung für das Gehäuse
zur Montage der Innenblende:
• Abmessungen [B x H x T, mm]:
330 x 320 x 43
► Die Wandöffnung ist erstellt.
2. Montieren Sie die Wandeinbauhülse in die
Wandöffnung. Beachten Sie dazu die Montage-
anleitung Ihres Lüftungsgeräts.
