inVENTer iV-Smart+ Connect Montageanleitung Seite 106

Installation und Montage / Innenblende Connect Office/MaxAir montieren
RS485-Datenkabel anschließen (wenn vorhanden)
Abschlusswiderstand einsetzen (nur erstes oder letztes Gerät an RS485)
Bei Verwendung eines RS485-Datenkabels zur Kommunikation zwischen Regler und Lüftungs-
geräten und/oder CO
Gerät im Strang ein Abschlusswiderstand wie unten dargestellt zu setzen.
106
106
-Sensor, ist beim ersten Gerät (Regler Easy Connect e16) und letzten
2

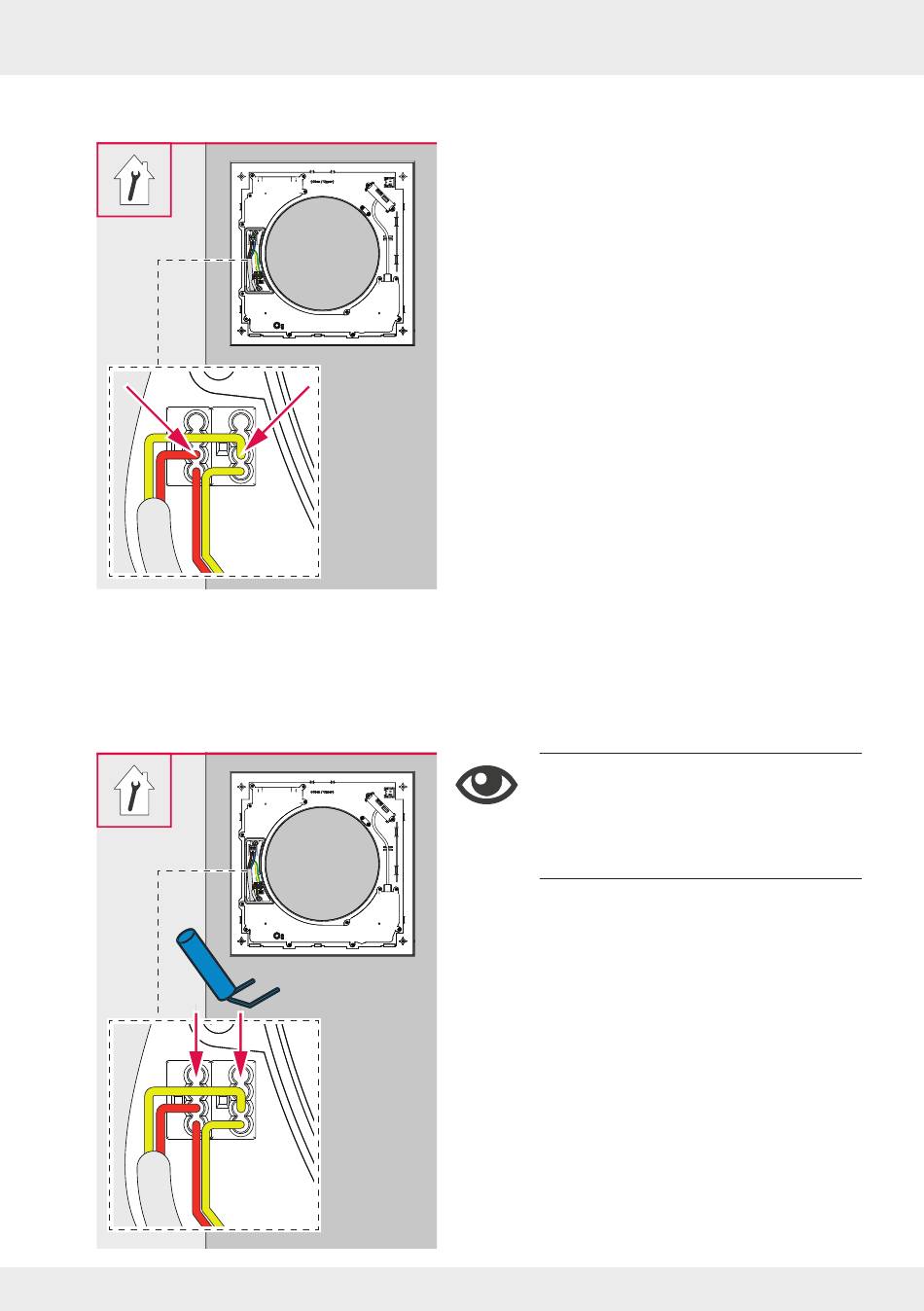

1. Kürzen Sie das RS485-Datenkabel auf die
erforderliche Länge und isolieren Sie ca. 7 mm
mit dem Abisolierwerkzeug ab.
2. Schließen Sie dieses Kabel (rot/gelb) an die
vormontierte Reihenklemme an:
• Signalleitung A (rot) an linke Klemme.
• Signalleitung B (gelb) an rechte Klemme.
► Das RS485-Datenkabel ist angeschlossen.
Der Abschlusswiderstand wird auf die
selbe Reihenklemme wie die RS485-Si-
gnalleitungen gesteckt. Der Abschluss-
widerstand liegt dem Lieferumfang als
Zubehör bei.
1. Stecken Sie den Abschlusswiderstand auf die
Reihenklemme auf.
► Das RS485-Datenkabel ist aktiv.
inVENTer Connect | 5022-0007
