Installation und Montage / Schaltkontakt SK19-Connect montieren
8.8.5 Kabel anschließen
Abisolierwerkzeug, kleiner Schlitzschraubendreher
N L
1
120
120
2

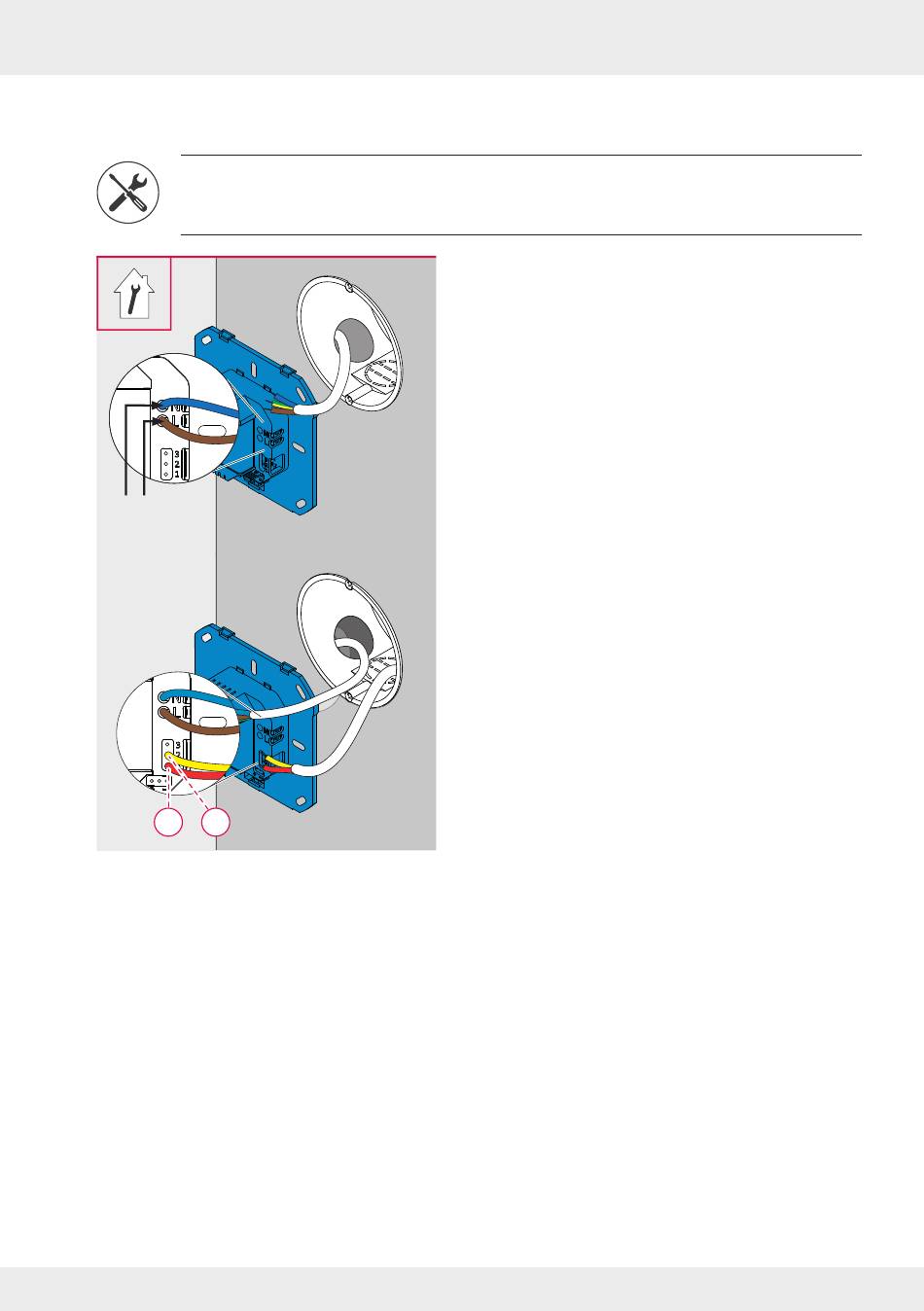

1. Isolieren Sie ca. 8,5 mm am Netzanschlusskabel
mit dem Abisolierwerkzeug ab.
2. Fixieren Sie dieses Kabel (blau/braun) in der
Schraubklemme an der Grundplatte:
• Phase mit Leitung L verbinden (braun).
• Neutral-Leiter mit Leitung N verbinden (blau).
3. Schieben Sie das Netzanschlusskabel in die
Dose hinein.
► Das Netzanschlusskabel ist angeschlossen.
4. Isolieren Sie ca. 8,5 mm der Anschlussleitung
mit dem Abisolierwerkzeug ab.
5. Fixieren Sie die Anschlussleitung (rot/gelb) in
der Schraubklemme an der Grundplatte:
• Signalleitung A (rot) an 1.
• Signalleitung B (gelb) an 2.
6. Schieben Sie die Anschlussleitung in die Dose
hinein.
► Die Anschlussleitung des Druckwächters ist
angeschlossen.
