Installation und Montage / Innenblende Connect Twin+ montieren
Option B: Variante Unterputz (UP)
Option A und B: Variante Aufputz (AP) und Unterputz (UP)
2
92
92
3
CLICK
1

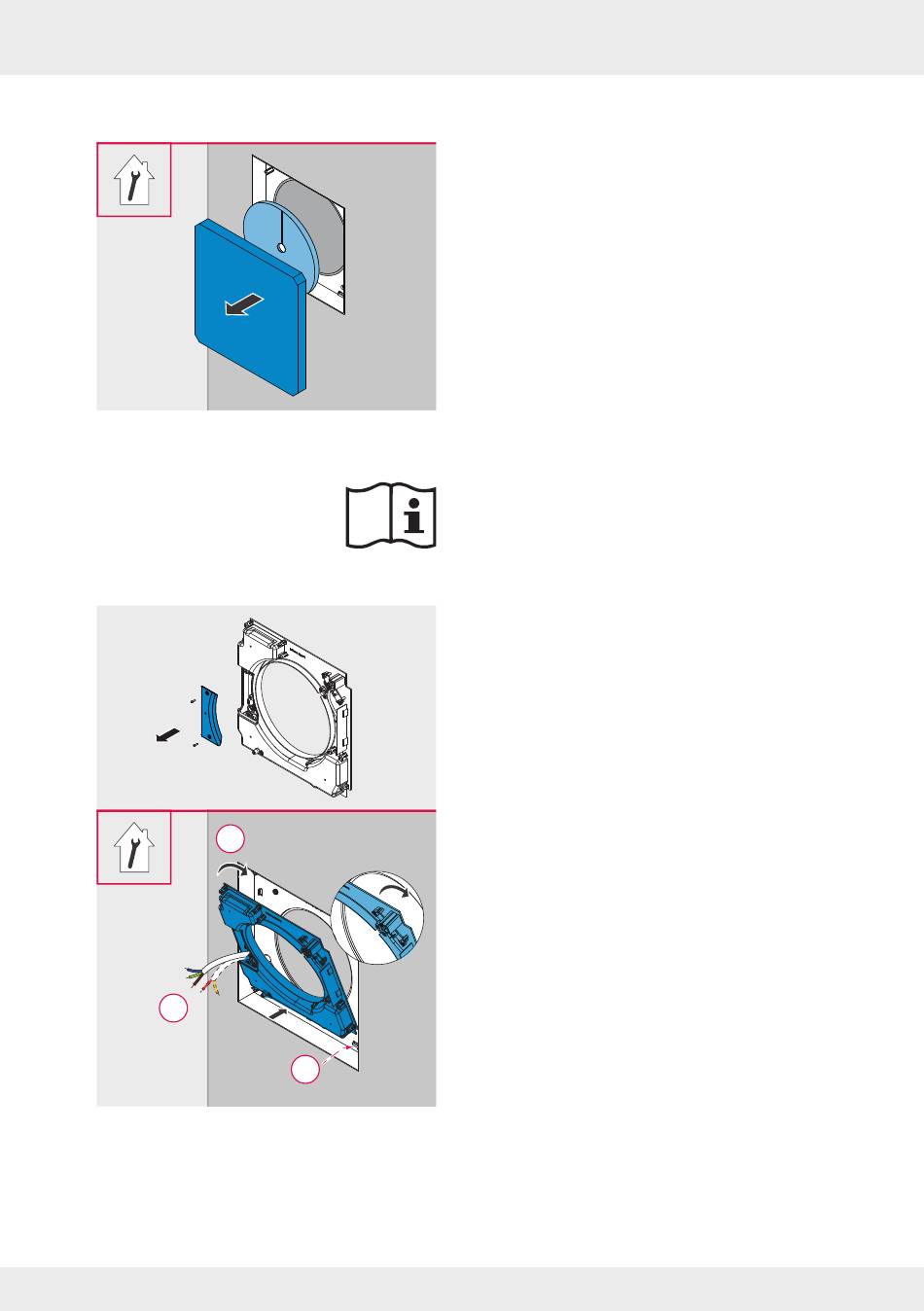

1. Entnehmen Sie die Schutzabdeckung vom
Gehäuse und aus der Wandeinbauhülse.
► Der Zugang zum Montageort ist frei.
2. Setzen Sie den Einschub-Wärmespeicher in die
Wandeinbauhülse ein. Beachten Sie dazu die
Montageanleitung des Einschub-Wärmespei-
chers.
3. Lösen Sie an der Halteplatte die 2 Schrauben
der Abdeckung für die Netzanschlussklemme.
4. Entfernen Sie die Abdeckung.
5. Halten Sie die Halteplatte schräg und schieben
Sie sie unten in die dafür vorgesehene Führung
im Gehäuse (1).
6. Führen Sie das Netzanschlusskabel und wenn
vorhanden das RS485-Datenkabel von hinten
durch die Kabeldurchführungen der Halteplatte
(2).
7. Schwenken Sie die Halteplatte in Richtung
Gehäuse und drücken Sie sie oben in dieses
hinein (3).
► Die Halteplatte rastet hörbar ein.
