inVENTer iV-Smart+ Connect Montageanleitung Seite 63

Option 2: RS485-Datenkabel verlegen
WARNUNG
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
→ Vor Arbeiten an elektrischen Anlagen betreffende Geräte von der Stromversor-
gung trennen.
230 V AC
(max. 1,5 mm²)

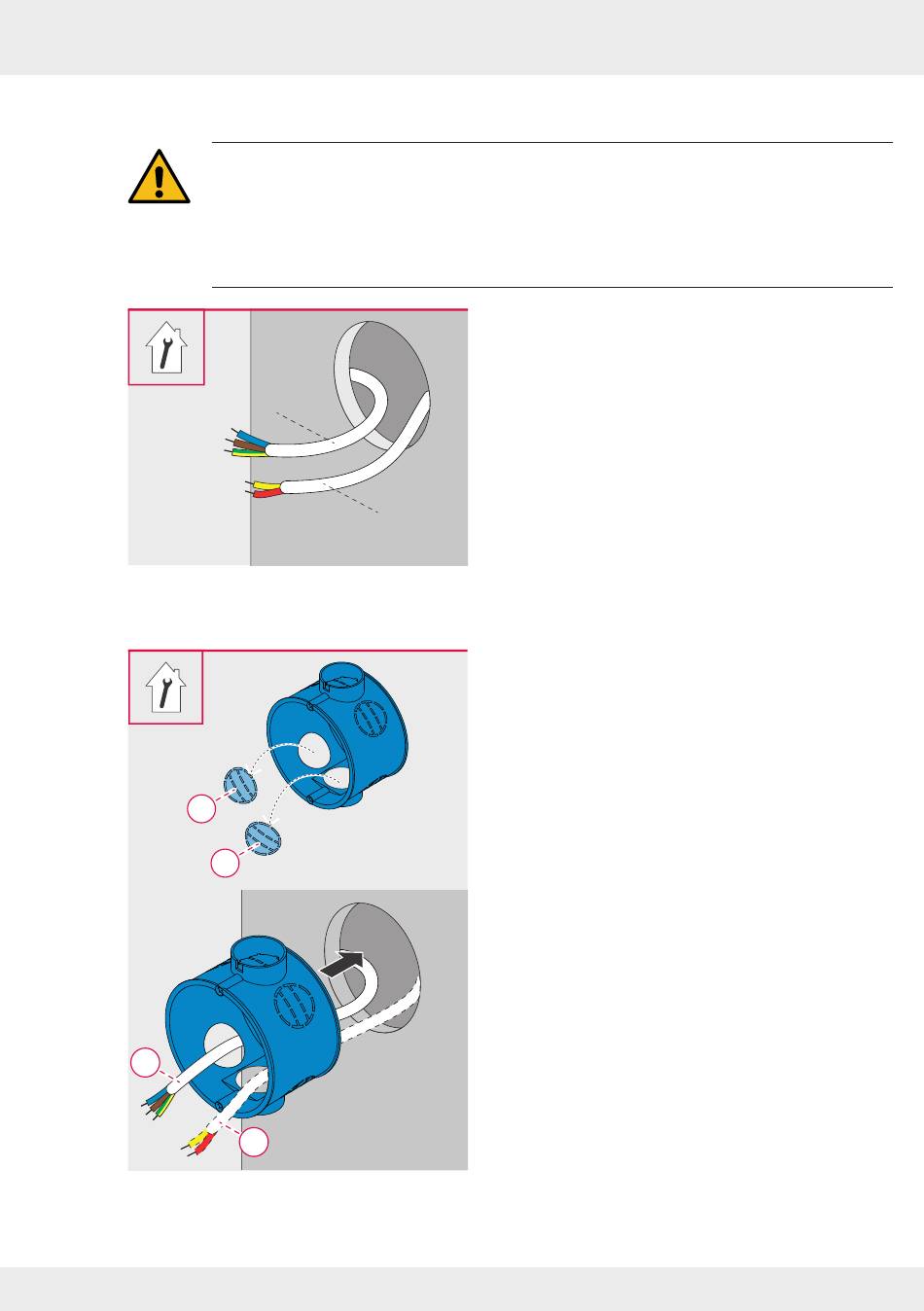

8.2.3 Montagedose einsetzen
1
2
1
inVENTer Connect | 5022-0007
RS485
(max. 0,8 mm²)
2
Installation und Montage / Regler Easy Connect e16 montieren
1. Verlegen Sie das RS485-Datenkabel zwischen
den Wandöffnungen der Komponenten:
Erstes angeschlossenes Gerät ist immer
-
der Regler.
► Das RS485-Datenkabel ist verlegt.
1. Brechen Sie je eine Kabeldurchführung heraus
für:
Netzanschlusskabel (1)
-
Verbindungskabel (RS485-Datenkabel)
-
zum Gerät aus der Dose heraus (2)
2. Verlegen Sie durch die Ausbrüche:
Netzanschlusskabel (1)
-
Verbindungskabel
-
Gerät aus der Dose heraus (2)
(RS485-Datenkabel) zum
63
