Inhaltszusammenfassung für inVENTer iV14-Zero

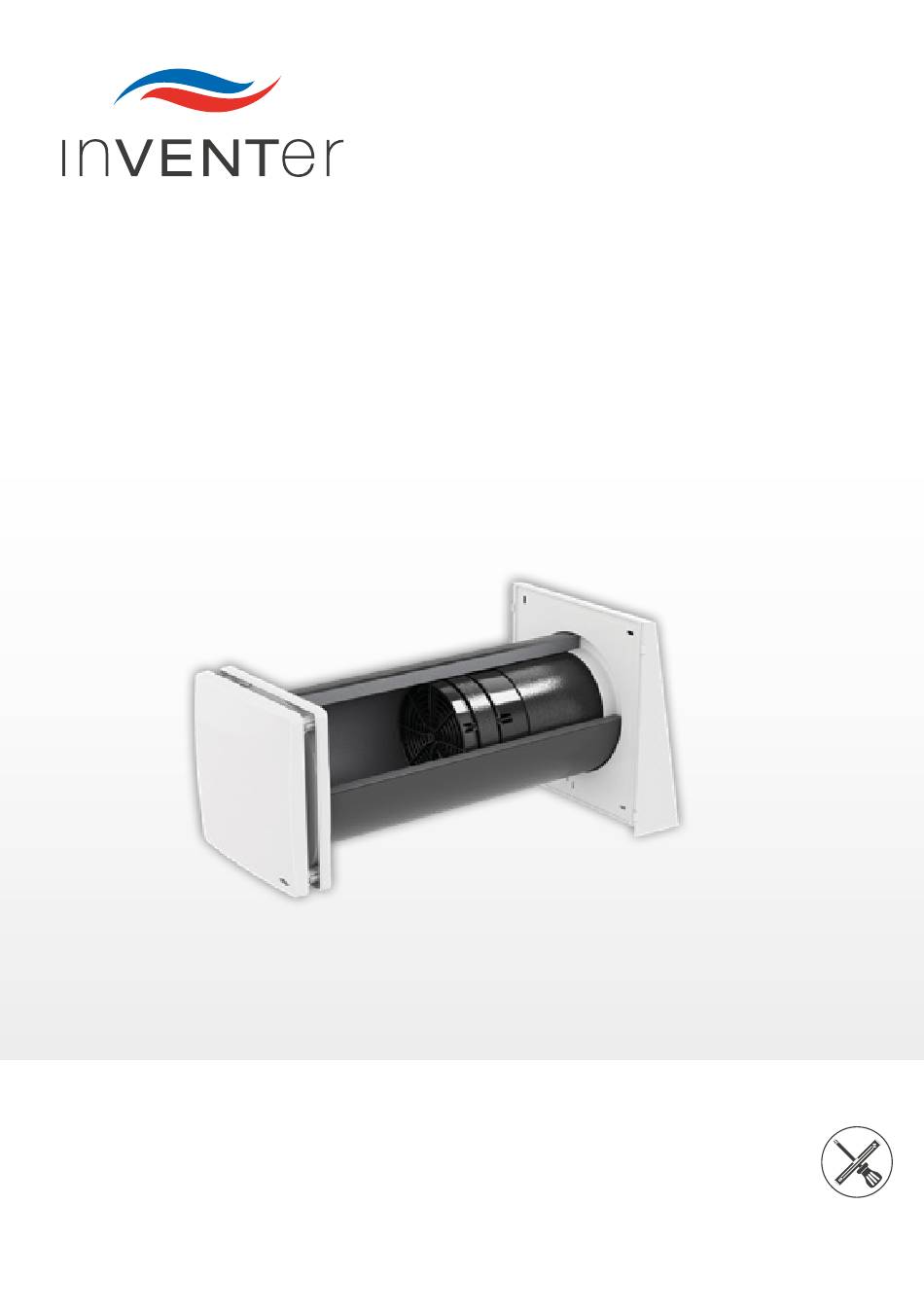

- Seite 1 Montageanleitung iV14-Zero www.inventer.de...
-
Seite 2: Haftungsausschluss
® ® inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montageanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben. -
Seite 3: Inhaltsverzeichnis
4.10 Abdeckung Innenblende montieren ................33 Technische Daten ........................34 Allgemeine Spezifikationen .................... 34 Energielabel iV14-Zero nach ErP-Richtlinie, Verordnung 1254/2014 ......35 Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 ........36 Lieferumfang ..........................38 Fehlerbehebung ........................39 Gewährleistung und Garantie ....................40 Service ............................ -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montageanleitung sind einheitlich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Montageanleitung ist Bestandteil Ihres Lüftungsgerätes iV14-Zero und muss ständig verfüg- bar sein (siehe www.inventer.de/downloads). Bei der Übergabe des Systems an Dritte muss die Information zum Zugang zur Montageanleitung mit übergeben werden. Lesen Sie sich vor der Durchführung von Arbeiten am Gerät/System die Montageanleitung sorg- fältig durch und beachten Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage. - Seite 6 • HINWEIS: Die Verwendung eines zu geringen Leitungsquerschnitts führt zu einem zu hohen Spannungsabfall und/oder die Kontaktierung ist nicht gewährleistet! Für den Ventilator-BUS einen Leitungsquerschnitt von mindestens 0,75 mm² (Litze) verwenden. Verwenden Sie zum Anschluss der Litzen Aderendhülsen mit Kragen. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 7: Nicht Bestimmungsgemäßer Gebrauch
Konformität Das Lüftungsgerät entspricht den technischen Sicherheitsanforderungen und Normen elektrischer Geräte für den Hausgebrauch. Es ist konform mit geltenden Richtlinien der Europäischen Union: • 2014/30/EC: Elektromagnetische Verträglichkeit • 2014/35/EC: Niederspannung • 2009/125/EC: Öko-Design • 2011/65/EC: RoHS Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 8: Systemübersicht: Lüftungsgerät Iv14-Zero
Integration des Außenabschlusses in Klinkersteinwände (weiß/grau/Anthrazit/Sonderfarbe). Die Montage- und Bedienungsanleitung für die Regler ist nicht Bestandteil dieser Dokumentation. In Verbindung mit der Reglerplattform inVENTer Connect muss zwingend die Innenblende Connect verwendet werden. Alle Außenabschlüsse in Edelstahl oder wahlweise in Aluminium [erhöhte Salzbeständigkeit] erhältlich. -
Seite 9: Aufbau
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV14-ZERO Aufbau Variante Standard Flex Zero Abbildung 1: Übersicht Lüftungsgerät iV14-Zero Komponenten Außenabschluss: Einschub Wärmespeicher Wetterschutzhaube Flex Zero (Wärmespeicher, inVENTron, Schalldämm-Auskleidung aus Inventin) 1 Grundplatte Wetterschutzhaube 2 Ringeinsatz Flex Zero (vormontiert) 7 Schalldämm-Auskleidung (Inventin) 3 Abdeckung Wetterschutzhaube 8 Wärmespeicher 9 Griff Wärmespeicher... -
Seite 10: Funktion
Dem Zuluft fördernden Lüftungsgerät ist ein anderes Lüftungsgerät zugewiesen, dass zum gleichen Zeitpunkt verbrauchte Abluft aus dem Innenraum nach außen befördert. Der iV14-Zero zeichnet sich durch eine besonders gute Laufruhe aus. Sein patentiertes Schall- dämm-Konzept beruht auf der Kombination der Schalldämm-Auskleidung aus Inventin mit dem Reversier-Ventilator Xenion. -
Seite 11: Bedienelemente
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV14-ZERO Bedienelemente Die Bedienung des Lüftungsgerätes erfolgt über einen Regler des inVENTer-Systems. Abhängig von der Steuerungseinheit können verschiedene Betriebsarten und Funktionen einge- stellt werden. inVENTer Connect Bezeichnung sMove MZ-Home (Easy Connect e16) Anzahl ansteuerbarer Max. 8 Max. 16 Max. -
Seite 12: Montagevorbereitung
• zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum 1,2 m – 0,75 y 1,2 m 1,2 m 1,0 m 1,0 m 1,4 m 1,0 m 1,0 m 1,4 m 1,2 m – 0,75 y 1,2 m – 0,75 y Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 13: Position Der Wandöffnung
Lüftungsgerät Variante Standard ≥ 250 ≥ 250 Ø Position Wandöffnung Position Wandeinbausystem Simplex Abbildung 2: Maßzeichnung Wandöffnung iV14-Zero (Innenansicht) 1 Wandöffnung (Abb. 2, links) 3 Laibung Wandeinbausystem Simplex (Abb. 2, rechts) 4 Tür-/Fensterrahmen 2 Kontur Wetterschutzhaube Flex Zero 5 Unterkante Sturz Mindestabstand zu angrenzenden Bauteilen an der Innenwand Wetterschutzhaube auf Höhe Sturz anbringen... -
Seite 14: Schnittzeichnungen Lüftungsgerät
MONTAGEVORBEREITUNG Schnittzeichnungen Lüftungsgerät Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung Ihres speziellen Außenabschlusses. Schnittzeichnung Lüftungsgerät iV14-Zero, Variante Standard 1 – 2° ≥ 255 Abbildung 3: Schnittzeichnung Lüftungsgerät iV14-Zero A Innenputz/ Innenaufbau C Dämmung B Mauerwerk D Außenputz... -
Seite 15: Maßzeichnungen Komponenten
Abdeckung Wetterschutzhaube Grundplatte Wetterschutzhaube Abbildung 5: Maßzeichnung Wetterschutzhaube Flex Zero 1 Grundplatte Wetterschutzhaube 5 Führung für Dichtband 2 Ringeinsatz Flex Zero (vormontiert) 6 Abdeckung Wetterschutzhaube 3 Befestigungsbohrung Außenwand 7 Schutzgitter 4 Befestigungsbohrung Simplex (4 x) 8 Abtropfkante Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 16: Einbau Und Montage
Die Wetterschutzhaube Flex-Zero ist in unterschiedlichen Farben und Materialien (Edelstahl / Aluminium [mit erhöhter Salzbeständigkeit]) erhältlich und muss, entsprechend der gewünschten Farbe und Beschaffenheit, bestellt werden. Abbildung 6: Komponenten Lüftungsgerät iV14-Zero, Variante Standard 1 Außenabschluss 3 Einschub Wärmespeicher iV14-Zero Wetterschutzhaube Flex Zero 3 a: Gedämmter Wärmespeicher... -
Seite 17: Wandöffnung Erstellen
Zusätzlich bei Einbau des Lüftungsgerätes mit Unterputzinnenblende: ► Erstellen Sie an der Innenwand, zentrisch zur Kern- bohrung, eine Öffnung für das Unterputzgehäuse zur Montage der Innenblende. Abmessungen: 245 x 245 x 38 ( B x H x T, mm) 2 4 5 Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 18: Kabel Zur Wandöffnung Des Lüftungsgerätes Verlegen
Hausverteilung, 230 V AC, (Innenblende Innenblende Connect Unterverteilung Lüftung Connect) z. B.: NYM-J 3x1,5 mm² RS485-Datenkabel, Gerätekommunikation Bedieneinheit Easy Connect e16 z. B.: Typ J-Y(ST)Y 2x2x0,8 mm² (nur bei Kommunikation der Systemkomponenten per Kabel [sonst Funk]) Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 19: Prinzipskizzen Zur Kabelverlegung
Prinzipskizzen zur Kabelverlegung Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht Teil dieser Dokumentation! Sie sind der Montage- und Bedienungsanleitung der jeweiligen Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen. 6 – 16 V DC Regler sMove und MZ-Home... -
Seite 20: Wandeinbauhülse Montieren
C + D - 95 Mauerwerk (WDVS) (min. 30 mm) ► Schneiden Sie die Wandeinbauhülse auf das ermittelte Maß X einen Überstand von Y an der Außenwand zu. Achten Sie darauf, die Aussparung für die Anschlusskabel des Lüftungsgerätes nicht wegzuschneiden. Lüftungsgerät iV14-Zero | Montageanleitung... - Seite 21 Schalldämm-Auskleidung aus Inventin! • Vor Ausschäumen des Freiraums zwischen Wandeinbauhülse und Mauerwerk Styropor-Scheiben einsetzen. • Gewindesicherungen der Befestigungsele- mente erst bei Anbringen der Innenblende entfernen. ► Richten Sie die beiden seitlichen Befestigungs- elemente der Wandeinbauhülse horizontal aus. Lüftungsgerät iV14-Zero | Montageanleitung...
- Seite 22 (38 mm innerhalb der • bündig zur Außenwand Innenwand) • bündig zur Außenwand • 30 mm 30 mm 30 mm Achten Sie darauf, dass Sie die Anschlusskabel an der Innenwand nicht beschädigen. Die Wandeinbauhülse ist montiert. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 23: Außenabschluss Lüftungsgerät Variante Standard Montieren
► Markieren Sie die vier Bohrungen: ø 8 mm Äußere Bohrungen (blauer Pfeil): Mauerwerk. Innere Bohrungen (grüner Pfeil): Simplex. ► Bringen Sie die vier Bohrungen mit Ø 8 mm, min. 50 mm tief an. Lüftungsgerät iV14-Zero | Montageanleitung... - Seite 24 ► Setzen Sie die Abdeckung von oben auf die Grund- platte. ► Ziehen Sie die Abdeckung bis zum Anschlag nach unten. Die Führungen an der Abdeckung haken hinter der Grundplatte ein. Die Wetterschutzhaube Flex ist montiert. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 25: Einschub Wärmespeicher Einsetzen
► Schieben Sie die Schalldämm-Auskleidung unter leichter Spannung bis zum Anschlag in die Wand- einbauhülse (der ggf. vorhandene Ringeinsatz ist zur Außenwand gerichtet). Positionieren Sie die Stoßflächen (roter Pfeil) im oberen Teil der Wandeinbauhülse (ca. 12 Uhr [oberes Befestigungselement]). Lüftungsgerät iV14-Zero | Montageanleitung... - Seite 26 Ringeinsatz an der Wetterschutzhaube eingeschoben ist. ► Kürzen Sie die Schalldämm-Auskleidung innen- wandseitig mit einem Klingenmesser bündig zur Kernbohrung. Achten Sie darauf, dass Sie die An- schlusskabel an der Innenwand nicht beschädigen. Die Schalldämm-Auskleidung ist eingelegt. Lüftungsgerät iV14-Zero | Montageanleitung...
- Seite 27 ► Setzen Sie inVENTron vom Innenraum aus so in die Wandeinbauhülse ein, dass Sie die BUS-Steck- Standard verbindung erreichen können. Achten Sie darauf, dass das schmale Slim Leitwerk Slim [16 mm] zum Innenraum gerichtet ist. Der Einschub Wärmespeicher ist eingesetzt. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 28: Grundplatte Innenblende Montieren
► Rasten Sie den Einsatz Flair Zero so in die Grund- platte ein, dass • der Positionspfeil auf der Grundplatte nach oben gerichtet ist, und • die Positionen von Kabeldurchführung und Anschlusskabel übereinstimmen. Die Grundplatte der Innenblende ist vorbereitet. Lüftungsgerät iV14-Zero | Montageanleitung... - Seite 29 Innenblende muss in jedem Fall nach oben zeigen. ► Verschrauben Sie die Grundplatte mit einem Innen- sechskant-Schlüssel in den Befestigungselementen der Wandeinbauhülse. Der Positionspfeil auf der Grundplatte zeigt nach oben. Die Grundplatte der Innenblende ist montiert. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 30: Elektrischer Anschluss Des Reversier-Ventilators
EINBAU UND MONTAGE Elektrischer Anschluss des Reversier-Ventilators Die Funktion des Lüftungssystems iV14-Zero setzt den gleichzeitigen Betrieb zweier Lüftungs- geräte iV14-Zero im Gegentakt voraus. Dieses Kapitel beschreibt daher den Anschluss eines Gerätepaares, nicht eines einzelnen Gerätes. HINWEIS Falscher elektrischer Anschluss führt zur Beschädigung des Ventilator-Motors! •... - Seite 31 • (Weißes) Kabel III (–) im rechten Pol. (Zuluft) ► Verbinden Sie den angeschlossenen Steck- verbinder wieder mit dem Steckverbinder des Reversierventilators. a Lüftungsgerät mit Startrichtung Abluft-Betrieb b Lüftungsgerät mit Startrichtung Zuluft-Betrieb Der Reversier-Ventilator ist an den Regler angeschlossen. Lüftungsgerät iV14-Zero | Montageanleitung...
-
Seite 32: Funktion Prüfen Und Ventilatoreinbau Abschließen
Die Funktionsprüfung ist durchgeführt. ► Stellen Sie am angeschlossenen Regler die Betriebsart Wärmerückgewinnung (WRG) ein. (siehe Montage- und Bedienungsanleitung Regler) ► Schieben Sie den angeschlossenen und geprüften Ventilator bis zum Wärmespeicher. inVENTron ist angeschlossen und eingebaut. Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 33: 4.10 Abdeckung Innenblende Montieren
4 x CLICK Die Positionspfeile auf der Rückseite der Abdeckung Innenblende zeigen nach oben. Prüfung: Das inVENTer-Logo befindet sich unten rechts. ► Drücken Sie die Rastnasen an den Abstands- haltern nach innen. ► Schieben Sie die Abdeckung Innenblende auf die Abstandshalter. -
Seite 34: Technische Daten
ISO 16890 ISO Coarse 60% DIN EN 779:2012 Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa (DIN EN 13141-8) Elektrischer Schutzbereich (nach VDE 0100) Außerhalb Schutzbereiche 0 – 2 Automatisch durch Reversier-Betrieb Frostschutz (bis -20 °C) Konformität Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 35: Energielabel Iv14-Zero Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Energielabel iV14-Zero nach ErP-Richtlinie, Verordnung 1254/2014 Auf dem Energielabel finden Sie die folgenden Angaben des Produktdatenblattes: • Energieeffizienzklasse (SEC-Klasse) • Schallleistungspegel L • Maximaler Luftvolumenstrom (Zuluft) Bedarfsgesteuert Manuell gesteuert MZ-Home sMove mit Sensorik sMove ohne Sensorik Easy Connect e16... -
Seite 36: Spezifikationen Nach Erp-Richtlinie, Verordnung 1254/2014
TECHNISCHE DATEN Spezifikationen nach ErP-Richtlinie, Verordnung 1254/2014 Lüftungsgerät iV14-Zero, bedarfsgesteuert: Produktdatenblatt iV14-Zero gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH iV14-Zero Modellkennung iV14-Zero Corner iV14-Zero Nordic kalt -88,068 SEC-Klasse / Spezifischer Ener- durchschnittlich -43,952 gieverbrauch (SEV) [kWh/(m²a)]... - Seite 37 TECHNISCHE DATEN Lüftungsgerät iV14-Zero, manuell gesteuert: Produktdatenblatt iV14-Zero gem. VO 1254/2014 EU vom 11.Juli 2014 Pkt. Beschreibung Werte Lieferant inVENTer GmbH iV14-Zero Modellkennung iV14-Zero Corner iV14-Zero Nordic kalt -82,062 SEC-Klasse / Spezifischer Ener- durchschnittlich -39,422 gieverbrauch (SEV) [kWh/(m²a)] warm -14,995 Lüftungstyp...
-
Seite 38: Lieferumfang
1508-0166 | 1508-0178 Wandeinbauhülse mit Styropor-Scheiben und Montagekeilen Wandeinbauhülse R-D200x495 1506-0070 Wandeinbauhülse R-D200x745 1506-0071 Einschub Wärmespeicher Einschub Wärmespeicher iV14-Zero [inkl. Inventin 495 mm] 1507-0018 Einschub Wärmespeicher iV14-Zero [inkl. Inventin 745 mm] 1507-0019 Einschub Wärmespeicher iV14-Zero Corner/Nordic 1507-0025 [inkl. Inventin 495 mm] Einschub Wärmespeicher iV14-Zero Corner/Nordic... -
Seite 39: Fehlerbehebung
Ventilator Xenion zum Wärmespei- cher gerichtet ist. Installationsfehler. Sitz des Steckers am Regler kontrollie- Zuluft kalt ren. Der Stecker muss fest im Steckergehäuse sitzen. Regler arbeitet in der Betriebsart Wärmerückgewinnung am Betriebsart Durchlüftung. Regler einschalten. Lüftungsgerät iV14-Zero | Montageanleitung... -
Seite 40: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch aufrecht- zuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbauhülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. Informationen zu den Garantiebestimmungen finden Sie unter www.inventer.de/garantie... - Seite 41 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV14-Zero | Montageanleitung...
- Seite 42 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV14-Zero | Montageanleitung...
- Seite 43 GEWÄHRLEISTUNG UND GARANTIE NOTIZEN Lüftungsgerät iV14-Zero | Montageanleitung...
- Seite 44 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5001-0033 Version: 1.0 – 07/2021...
