Maßzeichnungen / Halteplatte
7.2
Halteplatte
Das Connect-System wird je nach Innenblenden-Variante mit unterschiedlichen Halteplatten ausge-
liefert:
• Variante A: Halteplatte für Innenblende Connect / Silence Connect
• Variante B: Halteplatte für Innenblende Connect Twin+ / Office/MaxAir

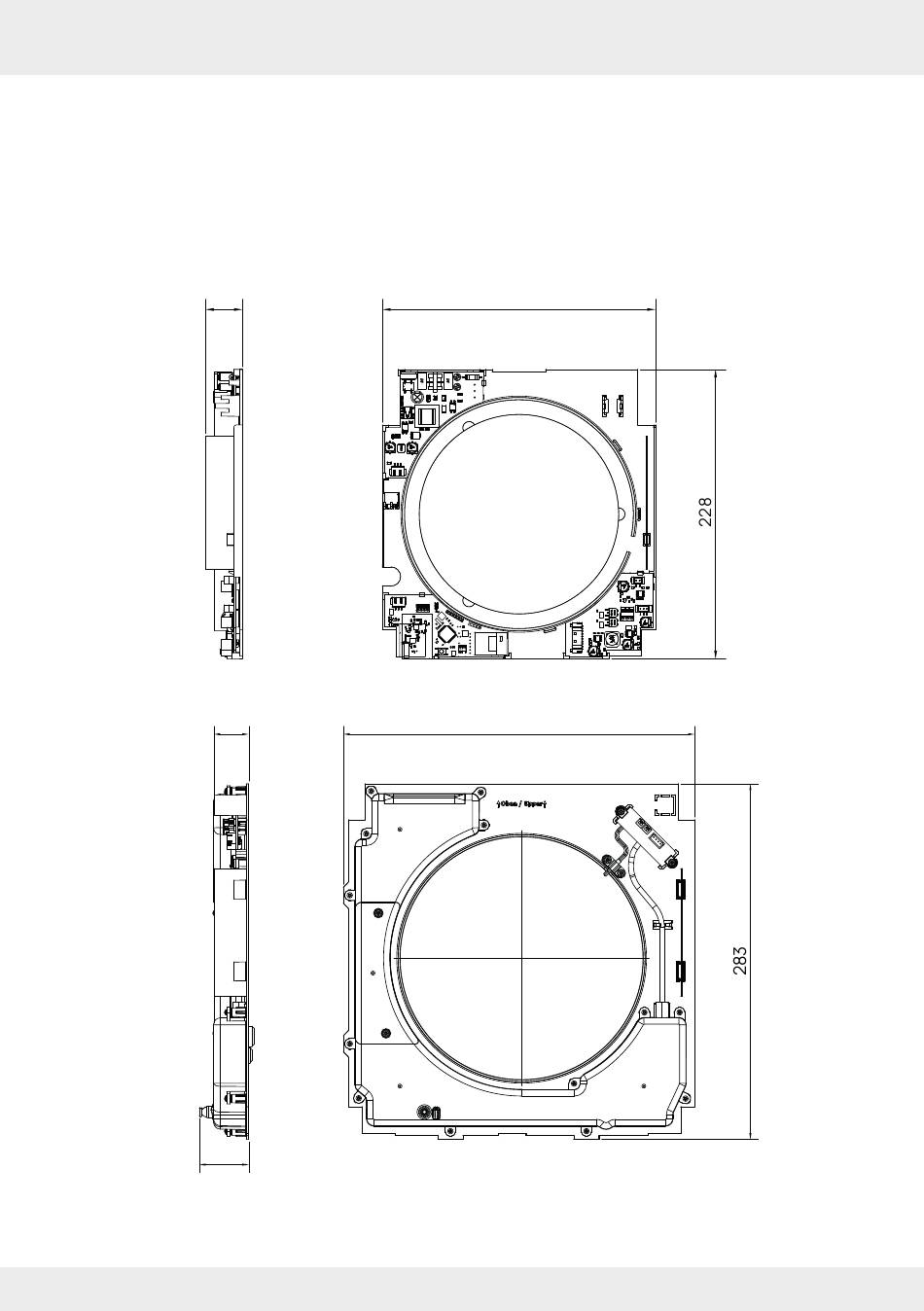

Abb. 19: Variante A – Halteplatte für Innenblende Connect
Abb. 20: Variante B – Halteplatte für Innenblende Connect Twin+ / Office/MaxAir
48
48
29
28
39
215
279
inVENTer Connect | 5022-0007
