inVENTer iV-Smart+ Connect Montageanleitung Seite 116

Installation und Montage / CO₂-Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) montieren

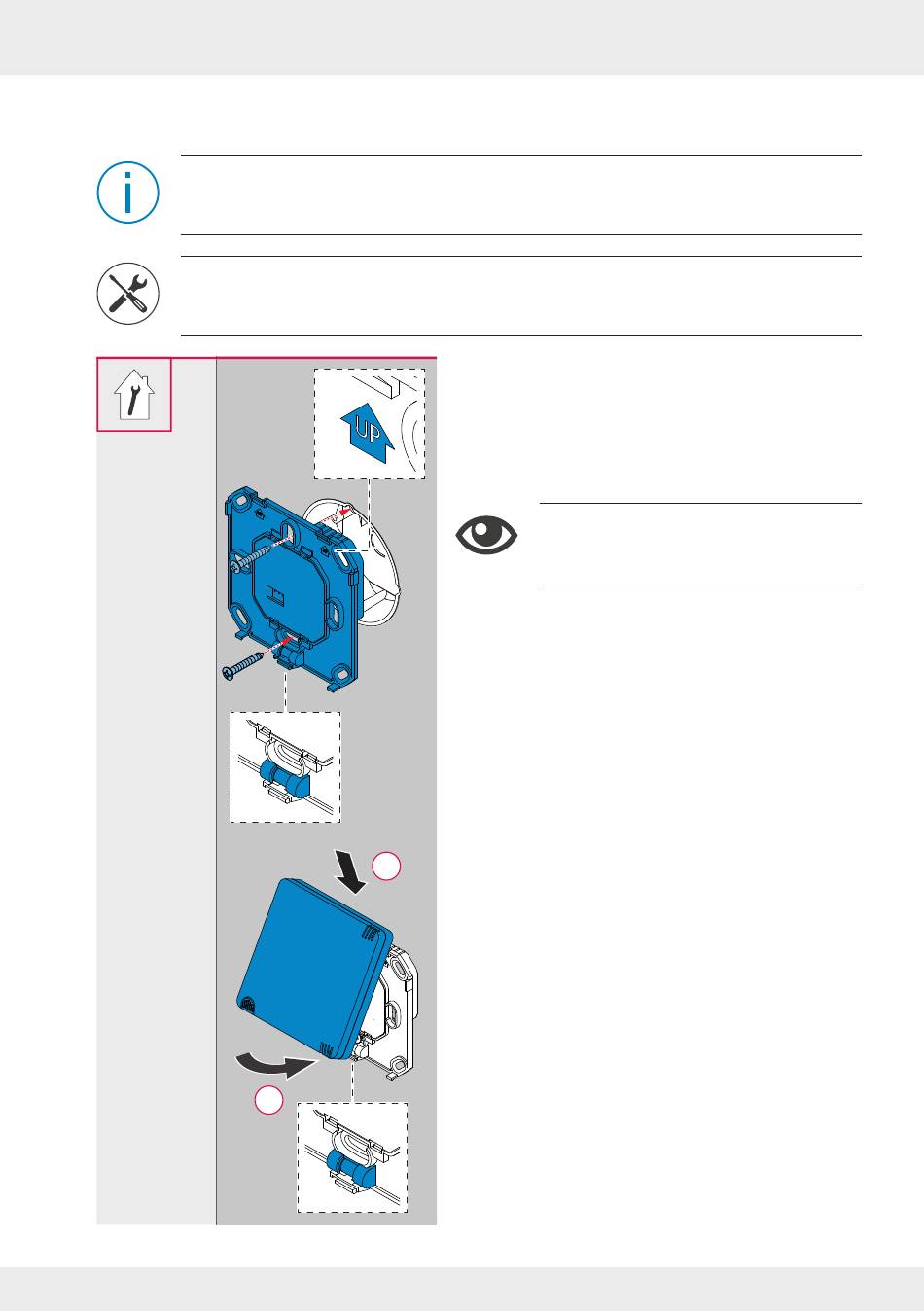

8.7.6 Grundplatte und Gehäuse montieren
Die Grundplatte des CO
montiert. Das Netzanschlusskabel befindet sich in der Dose.
Kreuzschlitz-Schraubendreher
116
116
-Sensors wird auf eine Unterputz- oder Hohlwanddose
2
1
2
CLICK
1. Drehen Sie die angeschlossene Grundplatte
um 180°.
2. Richten Sie die Grundplatte unter Zuhilfenah-
me der eingebauten Wasserwaage (1) vor der
Dose waagerecht aus.
Die Einbaukennzeichnung, Pfeil mit
Schriftzug UP (oben), ist nach oben
gerichtet.
3. Verschrauben Sie die Grundplatte des
CO -Sensors mit Befestigungsschrauben an
2
der Dose.
► Die Grundplatte ist montiert.
4. Halten Sie das Gehäuse schräg und hängen Sie
die oberen Haken des Gehäuses in die Ösen der
Grundplatte ein (1).
5. Schwenken Sie das Gehäuse in Richtung
Grundplatte und drücken Sie es vorsichtig
darauf (2).
► Das Gehäuse rastet hörbar ein.
► Der CO -Sensor ist montiert.
2
inVENTer Connect | 5022-0007
