Installation und Montage / Voraussetzungen für die Montage
8.1.2
Elektrischer Anschluss
HINWEIS
Elektrische Stromversorgung kontrollieren
Beim Betrieb der Komponenten mit falscher Stromversorgung können Schäden ent-
stehen.
→ Schließen Sie die Geräte nur an, wenn die Stromversorgung den elektrischen An-
schlussdaten (Spannung, Frequenz, Phase) des jeweiligen Geräts entspricht.
Option 1: Verbindung der Systemkomponenten per RF868-MHz-Funknetzwerk
L
230 V AC,
50 Hz
N
Schaltschrank

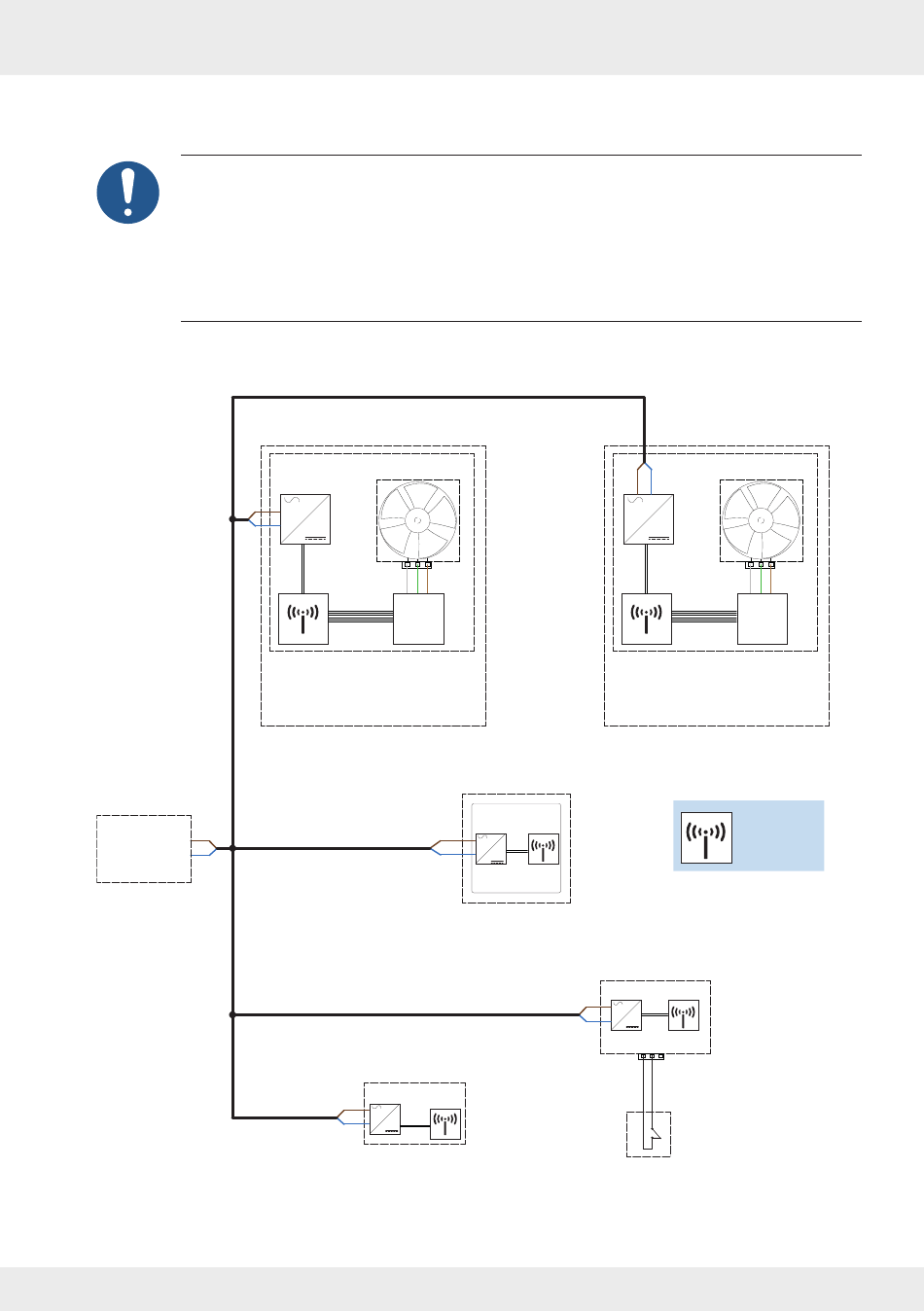

Abb. 37: Verbindung der Systemkomponenten per RF868-MHz-Funknetzwerk
58
58
Lüftungsgerät 1
Xenion
L
AC
DC
N
24 V DC
– –
+
– –
+
24 V DC
Innenblende Connect /
Connect Twin+ /
Office/MaxAir
868 MHz
max. 20 m
230 V AC, 50 Hz
max. 1,5 mm²
5 V DC
L
AC
DC
N
CO2-Sensor
CS2-Connect
6 – 16 V DC
L
AC
DC
N
Easy Connect e16 /
Basic Connect e4/e8
L
N
Lüftungsgerät n
Xenion
L
N
AC
DC
24 V DC
– –
+
6 – 16 V DC
– –
+
24 V DC
Innenblende Connect /
Connect Twin+ /
Office/MaxAir
868 MHz
max. 20 m
5 V DC
Schaltkontakt
AC
DC
SK19-Connect
DC
1 2 3
max. 0,8 mm²
4-Pa-Drucksensor
inVENTer Connect | 5022-0007
