inVENTer iV-Smart+ Connect Montageanleitung Seite 115

Installation und Montage / CO₂-Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) montieren
RS485-Datenkabel verlegen: Position Steckbrücke
Bei Verwendung eines RS485-Datenkabels zur Kommunikation zwischen Regler und
Lüftungsgeräten und/oder CO
nect e16 bzw. Basic Connect e4/e8) und letzten Gerät im Strang die Steckbrücken
(Jumper) wie unten dargestellt zu setzen.
Der 3-Pin-Stecker für die Steckbrücke befindet sich auf der Rückseite der Bedieneinheit.
Die Steckbrücke ist bei Auslieferung auf den ersten beiden Pins von links (RS485 deaktiviert)
gesteckt.

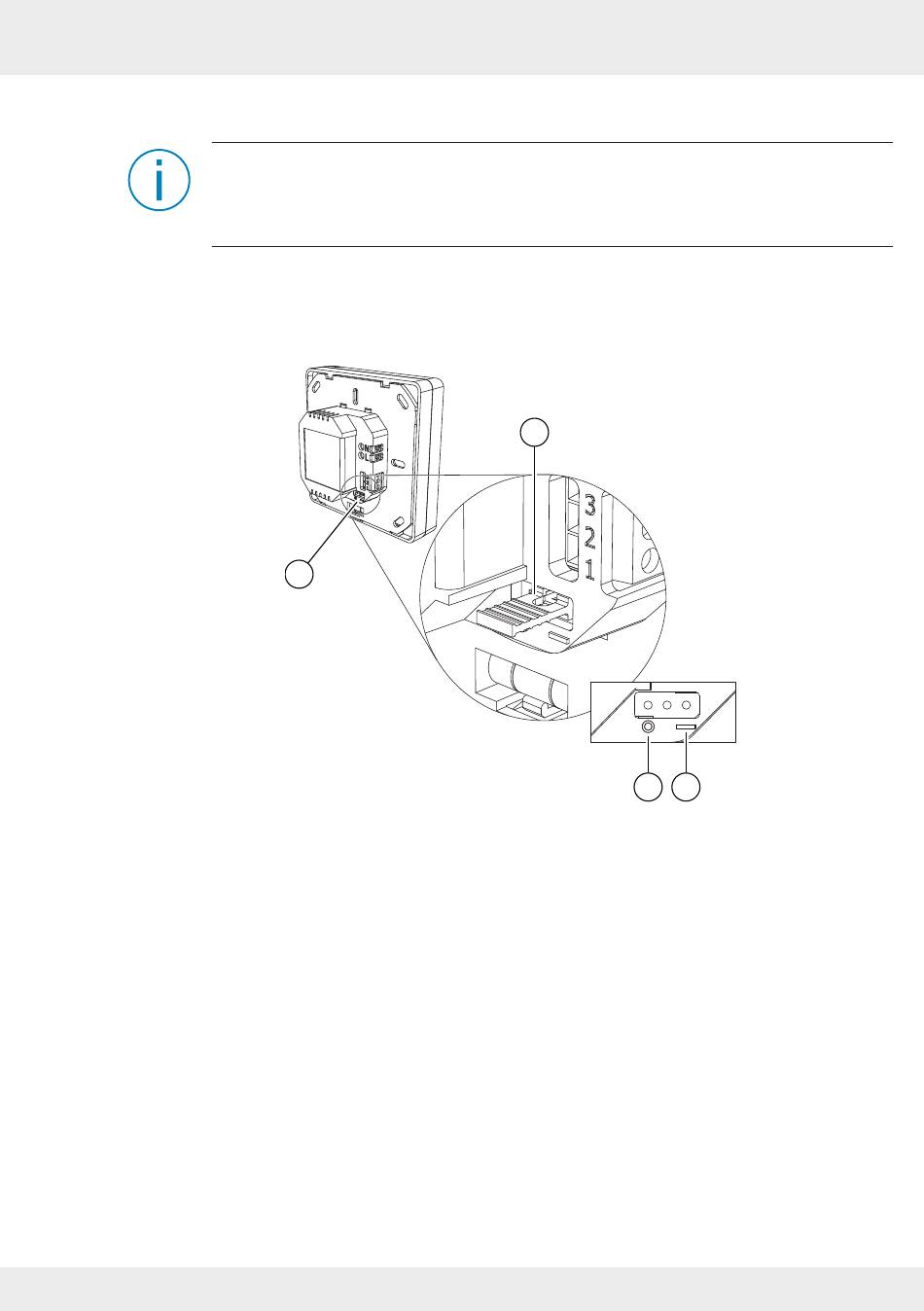

Abb. 41: Position Steckbrücke CO
1 Steckplatz für die Steckbrücke
2 Steckbrücke gesteckt
inVENTer Connect | 5022-0007
-Sensor sind beim jeweils ersten (Regler Easy Con-
2
1
-Sensor CS2-Connect
2
2
3 4
3 O – RS485 deaktiviert
4 I – RS485 aktiviert
