Descripción del producto
4 Descripción del producto
4

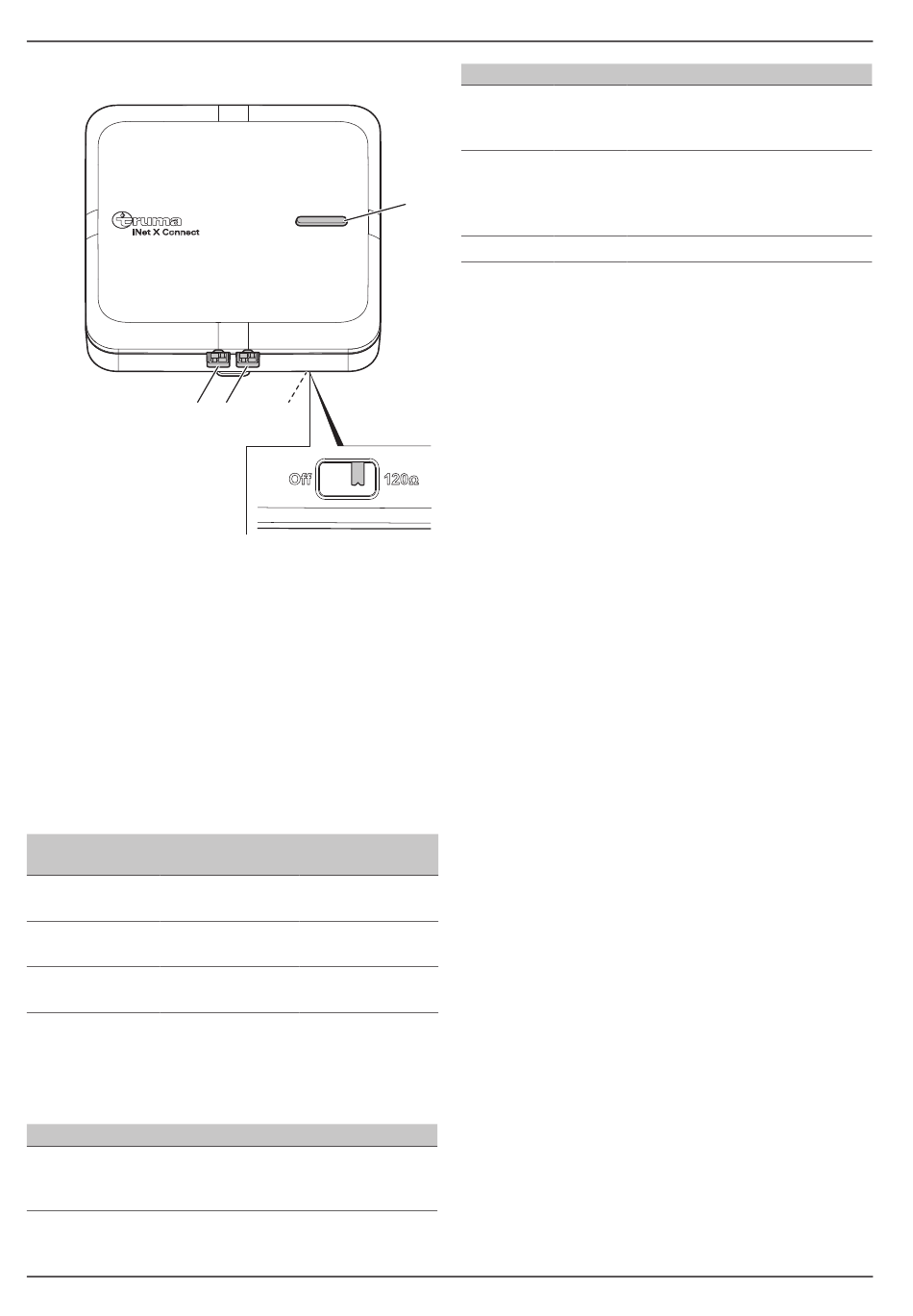

Fig. 1
1 Botón LED
2
Interruptor deslizante para activar (120 Ω) o des-
activar (Off) la resistencia de terminación para el
CAN-Bus
3
Conector CAN2
4 Conector CAN1
Ajuste del interruptor deslizante
 El interruptor deslizante de la resistencia de termina-
ción del Connect está ajustado a 120 Ω en el mo-
mento de la entrega.
La siguiente tabla muestra cuándo debe ponerse el
interruptor deslizante en «Off».
CAN1 CAN2
El cable está permanece libre
conectado
permanece El cable está
libre conectado
El cable está El cable está
conectado conectado
Botón LED
En función del estado de funcionamiento (EF) del
Connect, el botón LED no se enciende o se enciende
en otro color. El significado de los colores se describe
en la siguiente tabla.
Color EF Significado
Ninguno Apaga-
do
82 ES
3 2
Interruptor desli-
zante
120 Ω
120 Ω
Off
El Connect no tiene alimenta-
ción o está en modo de reposo
(el panel está apagado).
Color EF
Blanco, in- Prepa-
termitente rado
Blanco, Cone-
permanen- xión
1 temente GSM /
iluminado LTE
Rojo Error
 Para no molestar al usuario, el botón LED parpadean-
te o iluminado se atenúa transcurridos 5 minutos.
5

Volumen de suministro

Enumeración de los componentes en el orden en que
son necesarios para la instalación:
1 x Instrucciones breves
1 x Cable, CAN, 1,2 m, m4f-m4f (cable con 2 conecto-
res idénticos)
1 x Cable, CAN+120R, 0,5 m, e4f-x2 (cable con
1 conector)
1 x Plantilla de instalación con código QR
1 x Placa de montaje iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, acero, superficie
galvanizada (tornillos de media caña para madera
con ranura de estrella)
1 x Truma iNet X Connect
6

Montaje

El Connect recibe alimentación de tensión a través
el Panel. El Connect no necesita su propia fuente de
alimentación. La alimentación del Connect se realiza
a través del cable suministrado.

PELIGRO
Descarga eléctrica por piezas bajo tensión
Durante la instalación puede suceder que acci-
dentalmente se toquen piezas bajo tensión.
Antes de instalar el Connect:
retire el cable de conexión de 230 V de la

toma exterior.
Desconecte la alimentación independien-

te de 230 V (por ejemplo, paneles solares,
inversor, generador).
Desconecte los fusibles y / o interruptores de

corriente residual (FI) del vehículo.
6 .1

Determinar el lugar de montaje

El Connect es adecuado para el montaje en la pared
•
sobre fondo plano.
El grosor de la pared debe tener como mínimo 7 mm.
•
Monte el Connect en un lugar protegido de la hume-
•
dad y el agua.
No encierre el Connect entre superficies metálicas.
•
Mantenga una distancia mínima de más de 30 cm
•
entre los aparatos metálicos empotrados (por ejem-
plo, frigorífico, microondas, cocina) y el Connect.
Para obtener la mejor recepción posible, instale el
•
Connect en la zona superior del vehículo. Si esto no
Truma iNet X Connect
Significado
El Connect ha establecido una
conexión con el panel y está
listo para funcionar.
El Connect se conecta a la red
de telefonía móvil y es posible
controlarlo a distancia.
Hay un error.
47000-00194 · 00 · 10/2024
