Descrizione del prodotto

4 Descrizione del prodotto
4

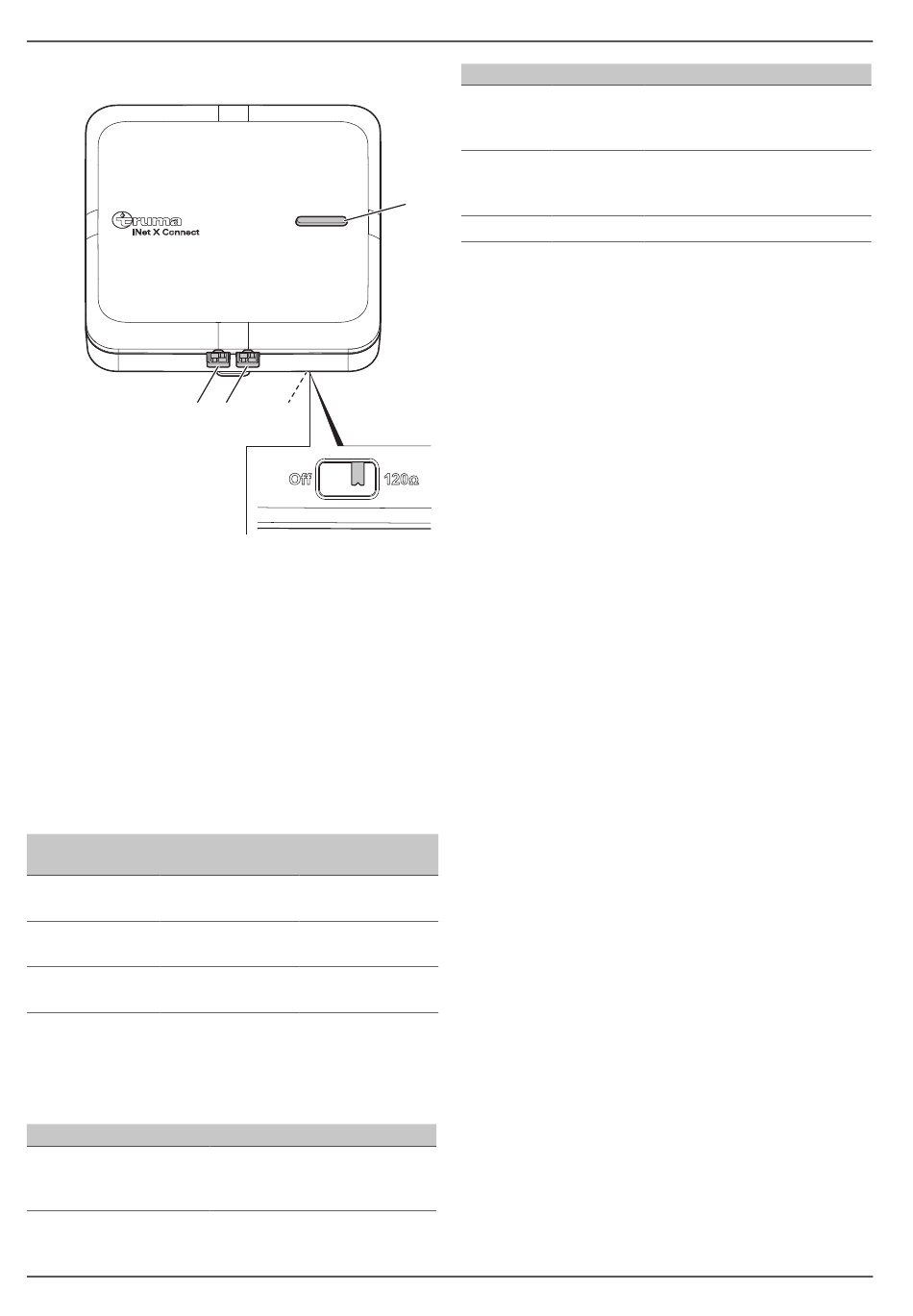

Figura 1
1 Tasto LED
2
Interruttore a scorrimento laterale per attivare
(120 Ω) o disattivare (Off) la resistenza di termina-
zione per il CAN-Bus
3
Collegamento CAN2
4 Collegamento CAN1
Impostazione dell'interruttore a scorrimento
 Al momento della consegna, l'interruttore a scorri-
mento per la resistenza di terminazione sul Connect
è impostato su 120 Ω.
La tabella seguente mostra quando l'interruttore a scor-
rimento deve essere impostato su «Off».
CAN1 CAN2
il cavo viene rimane libero
collegato
rimane libero il cavo viene
collegato
il cavo viene il cavo viene
collegato collegato
Tasto LED
A seconda dello stato di funzionamento (BZ) del Con-
nect, il tasto LED non si accende o si illumina di un
colore diverso. Il significato dei colori è descritto nella
tabella seguente.
Colore BZ
nessuno Off
38 IT
3 2
interruttore a
scorrimento
120 Ω
120 Ω
Off
Significato
Il Connect non è alimentato
o è in modalità di riposo (il
Panel è spento).
Colore BZ
Bianco, Pronto
lampeg-
giante
Bianco, Collega-
perma- mento
1 nente GSM / LTE
Rosso Errore
 Per non disturbare l'utente, il tasto LED lampeggian-
te o illuminato si spegne dopo 5 minuti.
5

Contenuto della fornitura

Elenco dei componenti nell'ordine in cui sono necessari
per l'installazione:
1 x Brevi istruzioni per l'uso
1 x Cavo, CAN, 1,2 m, m4f-m4f (cavo con 2 connetto-
ri identici)
1 x Cavo, CAN+120R, 0,5 m, e4f-x2 (cavo con
1 connettore)
1 x Dima di montaggio con codice QR
1 x Piastra di montaggio iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, acciaio, superfi-
cie galvanizzata (viti per legno a testa tonda con
intaglio a croce)
1 x Truma iNet X Connect
6

Montaggio

Il Connect riceve tensione di alimentazione mediante il
Panel. Il Connect non necessita di alimentazione propria.
Il Connect viene alimentato tramite il cavo in dotazione.

PERICOLO
Folgorazione dovuta a parti sotto tensione
Durante l'installazione è possibile venire in con-
tatto con parti sotto tensione.
Prima di installare il Connect:
Rimuovere il cavo di collegamento a 230 V

dalla presa esterna.
Spegnere l'alimentazione autonoma a 230 V

(ad es. pannelli solari, inverter, generatore).
Disattivare i fusibili e / o l'interruttore di sicu-

rezza del veicolo.
6 .1

Scelta del luogo di montaggio

Il Connect è adatto per il montaggio a parete con
•
fondo regolare.
Lo spessore della parete deve essere di almeno
•
7 mm.
Installare il Connect in un punto protetto dall'e dal
•
bagnato.
Non chiudere il Connect tra superfici metalliche.
•
Mantenere una distanza minima di oltre 30 cm tra
•
gli apparecchi metallici a incasso (ad es. frigorifero,
microonde, fornelli) e il Connect.
Per una ricezione ottimale, installare il Connect nella
•
zona superiore del veicolo. Se ciò non è possibile,
mantenere una distanza minima di oltre 50 cm dal
pavimento.
Truma iNet X Connect
Significato
Il Connect ha stabilito una
connessione con il Panel ed è
pronto per il funzionamento.
Il Connect è collegato alla
rete di telefonia mobile e può
essere controllato in remoto.
Si è verificato un errore.
