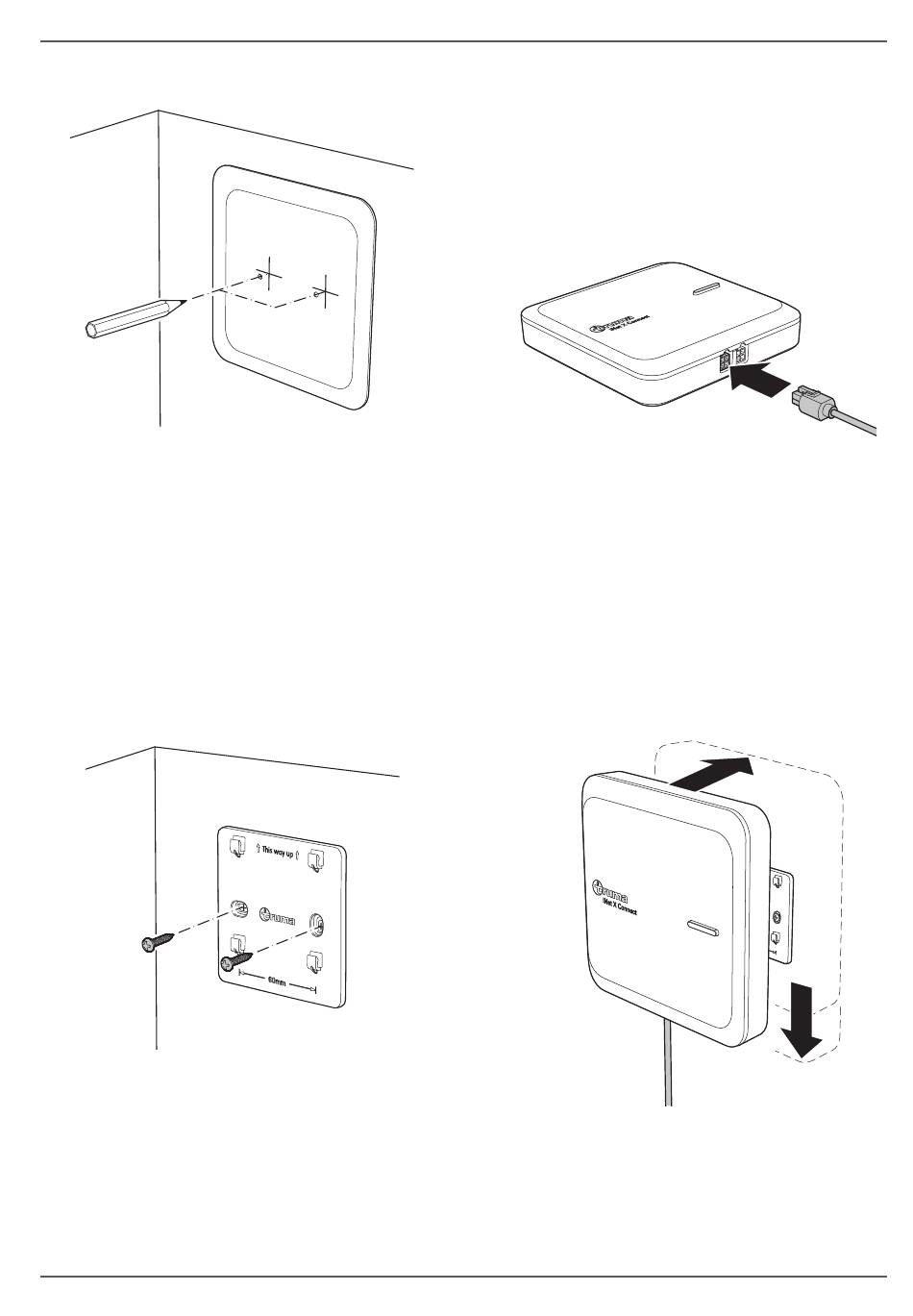

Markeer met een potlood de twee posities voor de

halfronde houtschroeven (Afb. 16).
Afb. 16
Boor indien nodig beide gaten voor met een klein

boortje.
 Door de twee gaten voor te boren, kunnen de twee
halfronde houtschroeven nauwkeuriger in de muur
worden geplaatst.
Houd de montageplaat tegen de muur zodat de

twee gaten gelijk liggen met de markeringen.
 De montagerichting wordt aangegeven op de mon-
tageplaat.
Om de montageplaat te bevestigen, schroeft u beide

halfronde houtschroeven in de muur met een kruis-
kopschroevendraaier (Afb. 17).
Afb. 17
Controleer de positie van de montageplaat.

Als de montageplaat niet recht op de muur zit, pas

dan de positie van de montageplaat aan.
Beide schroeven handvast aandraaien.

Controleer de positie van de kabel opnieuw.

Bereid de kabel voor.

47000-00194 · 00 · 10/2024
6 .8

Sluit de kabel aan op de Connect

Leg de bedrading trekontlast in lussen.

Schakel de stroomtoevoer weer in.

Steek de andere stekker van de kabel in de

CAN1-aansluiting van de connector (Afb. 18).
Als het paneel is ingeschakeld en aangesloten op de
Connect, knippert de LED-knop na een paar secon-
den wit.
Afb. 18
6 .9

Steek Connect in montageplaat

 De Connect kan ook 180° in de montageplaat
worden gedraaid, zodat de aansluiting voor de ka-
belstekker niet aan de onderkant (Afb. 19) zit, maar
aan de bovenkant.
Wanneer de LED-knop wit knippert of oplicht, ver-

plaatst u de Connect van het middenvoor naar de
montageplaat (Afb. 19-1).
Beweeg de Connect omlaag langs de montageplaat

totdat de Connect hoorbaar in de klikhaken op de
montageplaat haakt (Afb. 19-2).
Afb. 19
Controleer of de Connect in alle 4 de karabijnhaken

is gehaakt, zodat de Connect stevig aan de muur is
bevestigd.
Inbouw
1
2
Click!
