Produktbeskrivelse

4 Produktbeskrivelse
4

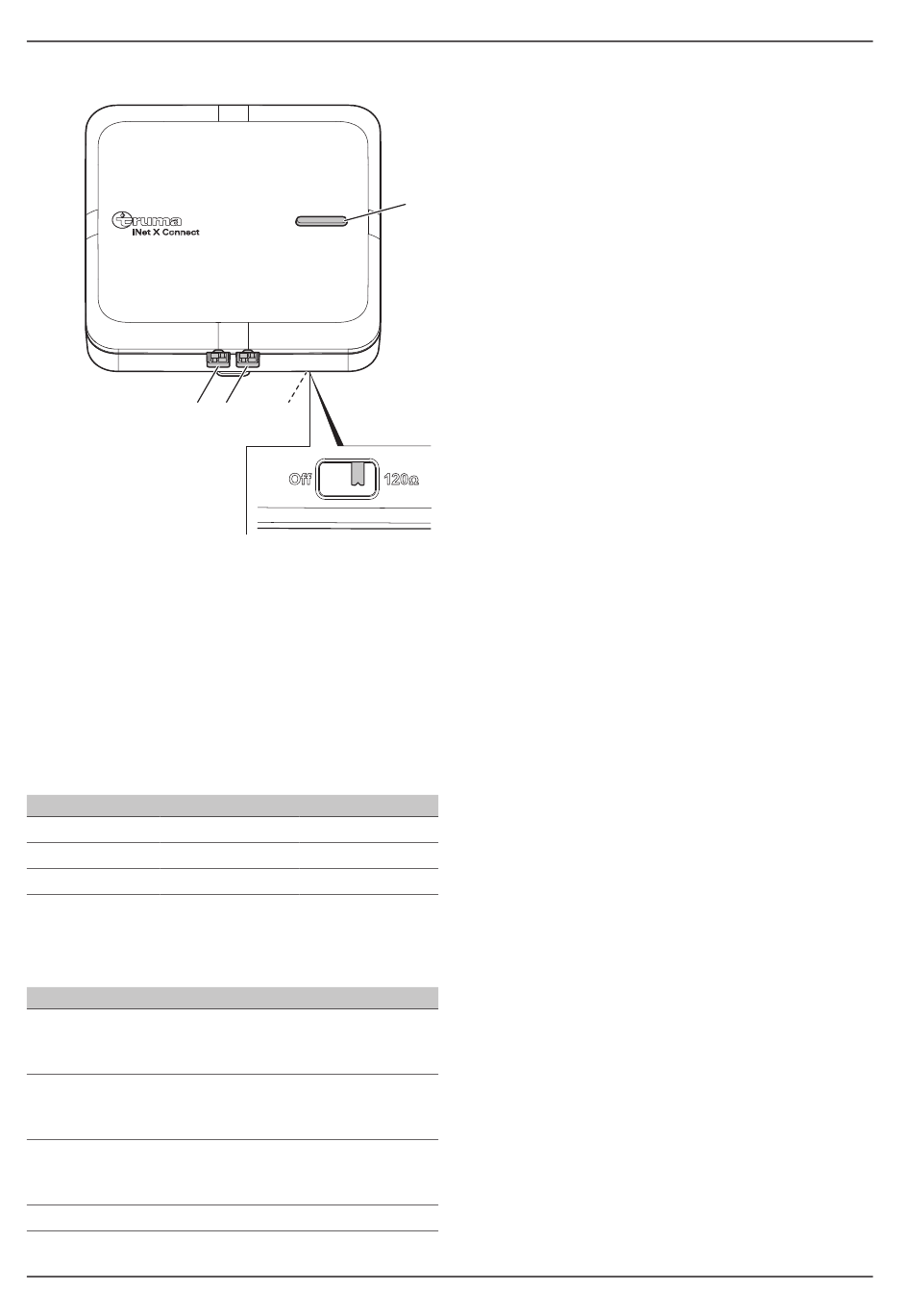

Fig. 1
1 LED-knap
2
Skydekontakt til aktivering (120 Ω) eller deaktive-
ring (Off) af afslutningsmodstanden til CAN-bussen
3 CAN2-tilslutning
4
CAN1-tilslutning
Skydekontaktens indstilling
Skydekontakten til afslutningsmodstanden på

Connect er indstillet til 120 Ω ved levering.
Nedenstående tabel viser, hvornår skydekontakten skal
være indstillet til »Off«.
CAN1 CAN2
Kabel tilsluttes Bruges ikke
Bruges ikke Kabel tilsluttes
Kabel tilsluttes Kabel tilsluttes
LED-knap
Afhængigt af Connects driftsstatus (BZ) er LED-knap-
pen enten slukket eller lyser i en farve. Farvernes betyd-
ning er beskrevet i nedenstående tabel.
Farve BZ Betydning
Ingen Fra Connect er uden strøm eller i
dvaletilstand (kontrolpanelet er
slukket).
Blinker Klar Connect har oprettet forbindel-
hvidt se til kontrolpanelet og er klar
til drift.
Lyser GSM / Connect har forbindelse
hvidt LTE-for- til mobilnetværket og kan
bindelse fjernstyres
Rød Fejl Der er opstået en fejl.
60 DA
3 2
Skydekontakt
120 Ω
120 Ω
Off
 For at undgå at genere brugerne dæmpes den blin-
kende eller lysende LED-knap efter 5 minutter.
5

Leveringsomfang

Liste over komponenterne i den rækkefølge, de skal
installeres i:
1 x Kvikguide
1
1 x Kabel, CAN, 1,2 m, m4f-m4f (kabel med 2 identi-
ske stik)
1 x Kabel, CAN+120R, 0,5 m, e4f-x2 (kabel med
1 stik)
1 x Installationsskabelon med QR-kode
1 x Monteringsplade iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, stål, galvaniseret
overflade (halvrunde træskruer med krydskærv)
1 x Truma iNet X Connect
6

Installation

Connect forsynes med spænding via kontrolpanelet.
Connect har ikke brug for egen spændingsforsyning.
Spændingsforsyningen til Connect sker via det medføl-
gende kabel.

FARE
Elektrisk stød på grund af spændingsføren-
de dele
I forbindelse med installationen er der risiko for
kontakt med spændingsførende dele.
Før du installerer Connect:
Tag 230 V-tilslutningskablet ud af den udven-

dige stikkontakt.
Sluk for den uafhængige 230 V-spændings-

forsyning (f.eks. solpaneler, omformer,
generator).
Sluk for sikringerne og / eller fejlstrømsafbry-

deren (RCD) i køretøjet.
6 .1 Vælg monteringssted
Connect er velegnet til vægmontering på en jævn
•
overflade.
Væggen skal være mindst 7 mm tyk.
•
Connect skal monteres på et sted, der er beskyttet
•
mod fugt og væde.
Connect må ikke være omsluttet af overflader af
•
metal.
Der skal være en afstand på mindst 30 cm mellem
•
Connect og indbyggede apparater af metal (f.eks.
køleskab, mikrobølgeovn, komfur).
For at opnå den bedst mulige netværksforbindelse
•
skal Connect installeres i køretøjets øvre område.
Hvis det ikke er muligt, skal Connect monteres i
afstand på mindst 50 cm fra gulvet.
Connect skal placeres så tæt på kontrolpanelet som
•
muligt (Fig. 2).
