Truma iNet X Connect
4

Produktbeschreibung

4

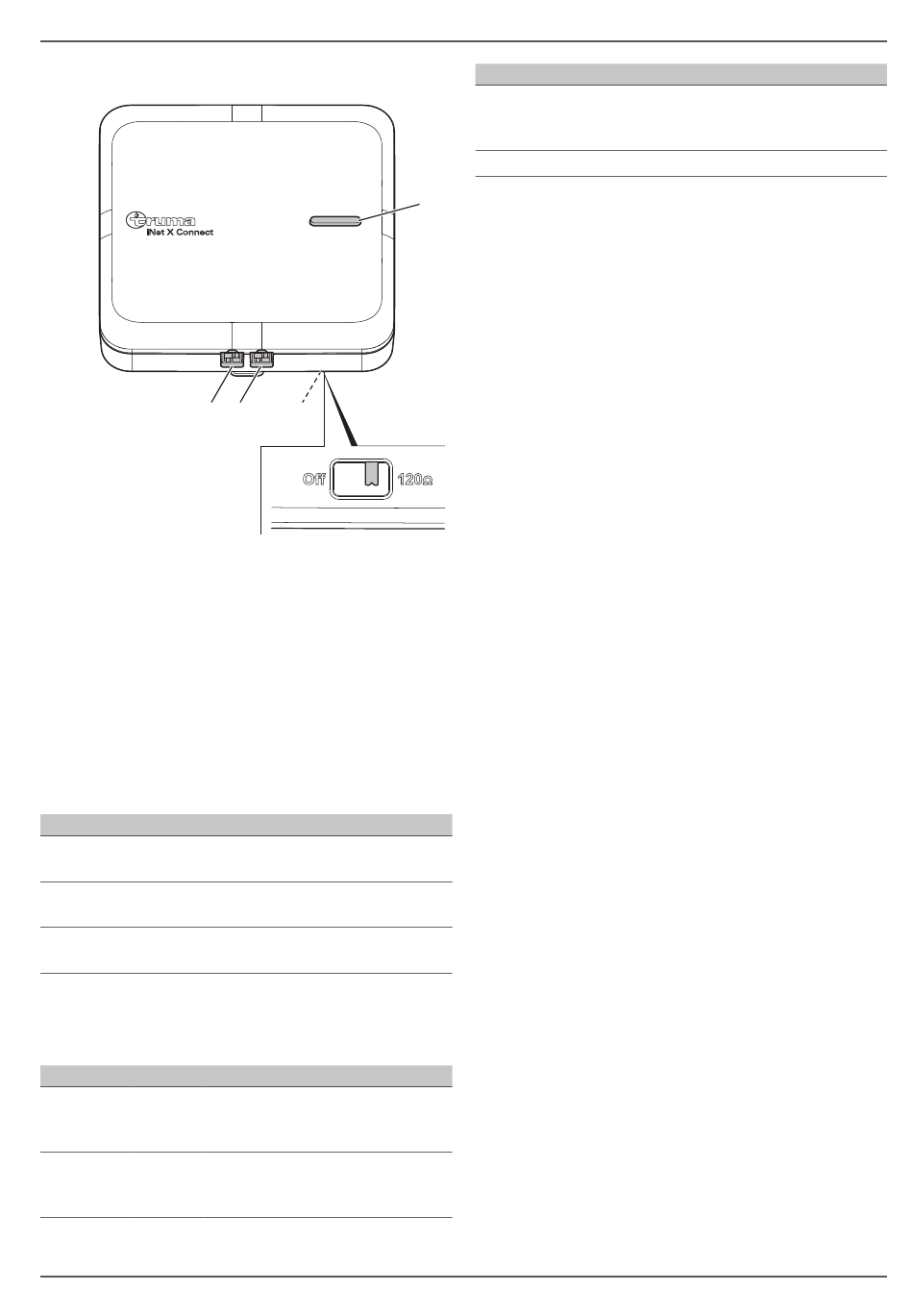

Abb. 1
1 LED-Taste
2
Schiebeschalter zur Aktivierung (120 Ω) oder De-
aktivierung (Off) des Abschlusswiderstands für den
CAN-Bus
3
CAN2-Anschluss
4 CAN1-Anschluss
Einstellung des Schiebschalters
 Der Schiebeschalter für den Abschlusswiderstand
steht am Connect im Lieferzustand auf 120 Ω.
Wenn der Schiebeschalter auf „Off" gestellt werden
muss, geht aus nachfolgender Tabelle hervor.
CAN1 CAN2
Kabel wird an- bleibt frei
geschlossen
bleibt frei Kabel wird ange-
schlossen
Kabel wird an- Kabel wird ange-
geschlossen schlossen
LED-Taste
Je nach Betriebszustand (BZ) des Connects leuchtet die
LED-Taste nicht oder in einer Farbe. Die Bedeutung der
Farben ist in nachfolgender Tabelle beschrieben.
Farbe BZ Bedeutung
Keine Aus Das Connect hat keine Span-
nungsversorgung oder ist im
Ruhemodus (Panel ist aus).
Weiß, Bereit Das Connect hat eine Verbin-
blinkend dung zum Panel aufgebaut und
ist betriebsbereit.
47000-00194 · 00 · 10/2024
3 2
Schiebeschalter
120 Ω
120 Ω
Off
Farbe BZ
Weiß, GSM-/
dauerhaft LTE-Ver-
leuchtend bindung
Rot Fehler
 Um die Benutzer nicht zu stören, wird die blinkende
1
oder leuchtende LED-Taste nach 5 Minuten ge-
dimmt.
5

Lieferumfang

Auflistung der Komponenten nach der Reihenfolge wie
die Komponenten für den Einbau benötigt werden:
1 x Kurzanleitung
1 x Kabel, CAN, 1,2 m, m4f-m4f (Kabel mit 2 identi-
schen Steckern)
1 x Kabel, CAN+120R, 0,5 m, e4f-x2 (Kabel mit
1 Stecker)
1 x Einbauschablone mit QR-Code
1 x Montageplatte iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, Stahl, Oberfläche
verzinkt (Halbrundholzschrauben mit Kreuzschlitz)
1 x Truma iNet X Connect
6

Einbau

Das Connect wird über das Panel mit Spannung ver-
sorgt. Das Connect benötigt keine eigene Spannungs-
versorgung. Die Spannungsversorgung für das Connect
erfolgt über das mitgelieferte Kabel.

GEFAHR
Elektrischer Schlag durch spannungsfüh-
rende Teile
Beim Einbau kann es zum Berühren von span-
nungsführenden Teilen kommen.
Vor dem Einbau des Connects:
230 V-Anschlusskabel an der Außensteckdo-

se entfernen.
Autarke 230 V-Spannungsversorgung (z.B.

Solarpaneele, Wechselrichter, Generator)
ausschalten.
Sicherungen und/oder Fehlerschutzschalter

(FI) im Fahrzeug ausschalten.
6 .1

Einbauort festlegen

Das Connect ist für die Wandmontage auf ebenem
•
Untergrund geeignet.
Die Wandstärke muss mindestens 7 mm betragen.
•
Das Connect an einer vor Feuchtigkeit und Nässe
•
geschützten Stelle einbauen.
Das Connect nicht zwischen Metallflächen einschlie-
•
ßen.
Zwischen den Einbaugeräten aus Metall (z.B. Kühl-
•
schrank, Mikrowelle, Herd) und dem Connect einen
Mindestabstand von mehr als 30 cm einhalten.
Für den bestmöglichen Empfang das Connect im
•
oberen Bereich des Fahrzeugs einbauen. Wenn dies
nicht möglich ist, einen Mindestabstand zum Boden
von mehr als 50 cm einhalten.
