Truma iNet X Connect
4

Produktbeskrivning

4

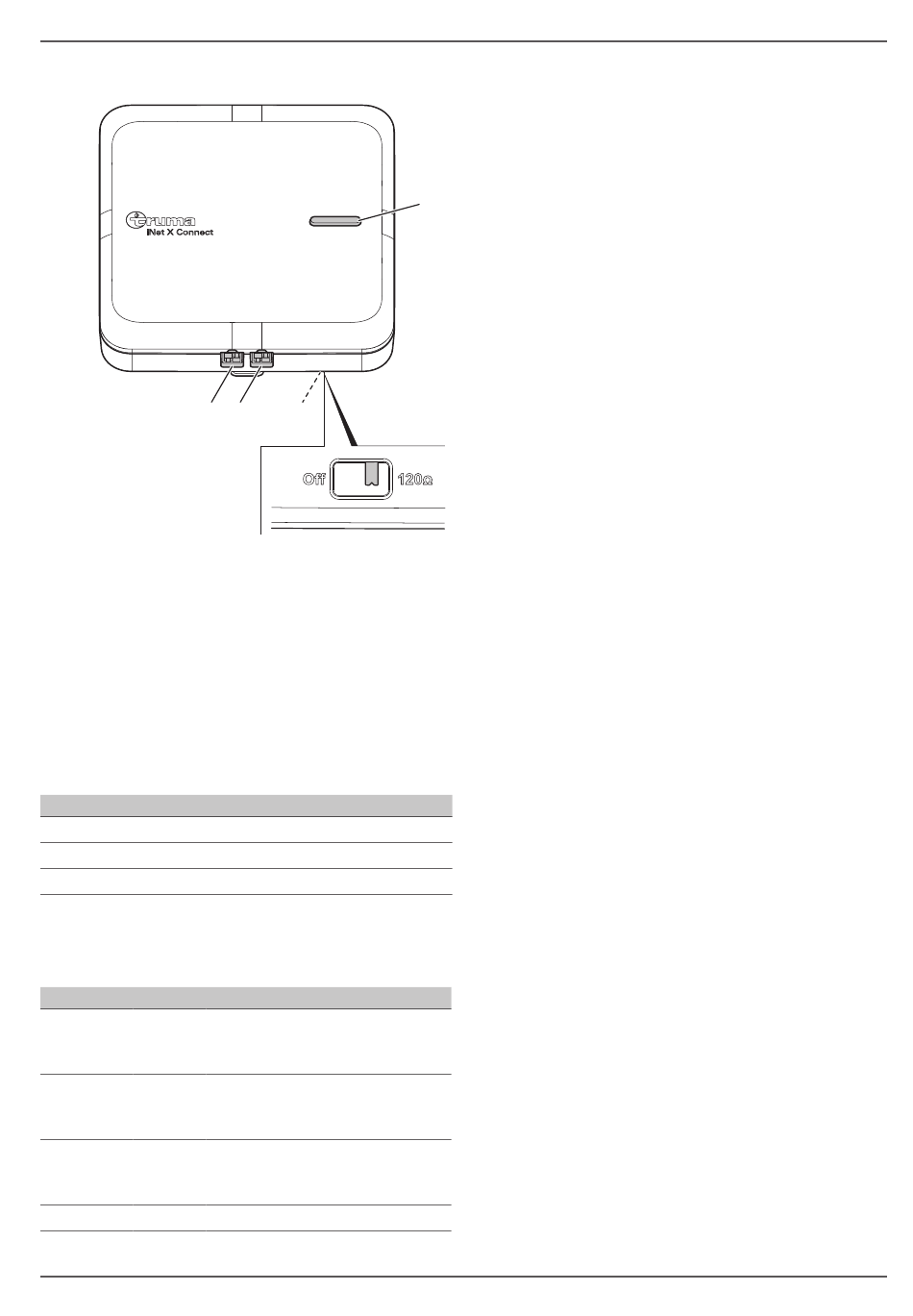

Bild 1
1 LED-knapp
2
Skjutreglage för aktivering (120 Ω ) eller avaktive-
ring (Off) av CAN-bussens avslutningsmotstånd.
3 CAN2-anslutning
4
CAN1-anslutning
Inställning av skjutreglaget
Skjutreglaget för avslutningsmotståndet på Connect

är inställt på 120 Ω vid leverans.
Följande tabell visar när skjutreglaget måste ställas i
läge "Off".
CAN1 CAN2
Kabeln ansluts förblir fri
förblir fri Kabeln ansluts
Kabeln ansluts Kabeln ansluts
LED-knapp
Beroende på Connects drifttillstånd (BZ) lyser
LED-knappen antingen inte alls eller i en annan färg.
Betydelsen av färgerna beskrivs i följande tabell.
Färg BZ Betydelse
Ingen Från Connect har ingen spännings-
försörjning eller är i viloläge
(panelen är avstängd).
Vit, blin- Redo Connect har upprättat en an-
kande slutning till panelen och är redo
för drift.
Vit, lyser GSM- / Connect är ansluten till mobil-
permanent LTE-an- telefonnätet och fjärrstyrning är
slutning möjlig.
Röd Fel Det har uppstått ett fel.
47000-00194 · 00 · 10/2024
3 2
Skjutreglage
120 Ω
120 Ω
Off
 För att inte störa användarna dämpas den blinkande
eller lysande LED-knappen efter 5 minuter.
5

Leveransomfattning

Lista över komponenterna i den ordning som de behövs
för monteringen:
1 x Snabbinstallationsguide
1
1 x Kabel, CAN, 1,2 m, m4f-m4f (kabel med 2 identis-
ka kontakter)
1 x Kabel, CAN+120R, 0,5 m, e4f-x2 (kabel med
1 kontakt)
1 x Monteringsmall med QR-kod
1 x Monteringsplatta iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, stål, galvaniserad
yta (halvrunda träskruvar med kryssförsänkning)
1 x Truma iNet X Connect
6

Montering

Connect får sin spänningsförsörjning via panelen.
Connect kräver ingen egen spänningsförsörjning.
Spänningsförsörjningen till Connect sker via den
medföljande kabeln.

FARA
Elektrisk stöt på grund av spänningsföran-
de delar
Spänningsförande delar kan beröras under mon-
teringen.
Innan du monterar Connect:
Ta bort 230 V-anslutningskabeln från det

utvändiga uttaget.
Stäng av den oberoende 230 V-spännings-

försörjningen (t.ex. solpaneler, växelriktare,
generator).
Slå ifrån säkringarna och / eller jordfelsbryta-

ren (FI) i fordonet.
6 .1 Välj monteringsplats
Connect lämpar sig för väggmontering på ett plant
•
underlag.
Väggen måste vara minst 7 mm tjock.
•
Montera Connect på en plats där den inte är utsatt
•
för fukt och väta.
Connect får inte inneslutas mellan metallytor.
•
Håll ett minsta avstånd på mer än 30 cm mellan
•
inbyggda apparater i metall (t.ex. kylskåp, mikrovåg-
sugn, spis) och Connect.
För bästa möjliga mottagning ska Connect monteras
•
i fordonets övre del. Om detta inte är möjligt, håll ett
minsta avstånd på mer än 50 cm från golvet.
Placera Connect så nära panelen som möjligt
•
(Bild 2).
Produktbeskrivning
