3 .6 Obligations de l'utilisateur et
de l'exploitant
S'assurer que le Connect fonctionne et est utilisé

correctement dans toutes les phases d'exploitation
et de fonctionnement.
4

Description du produit

4

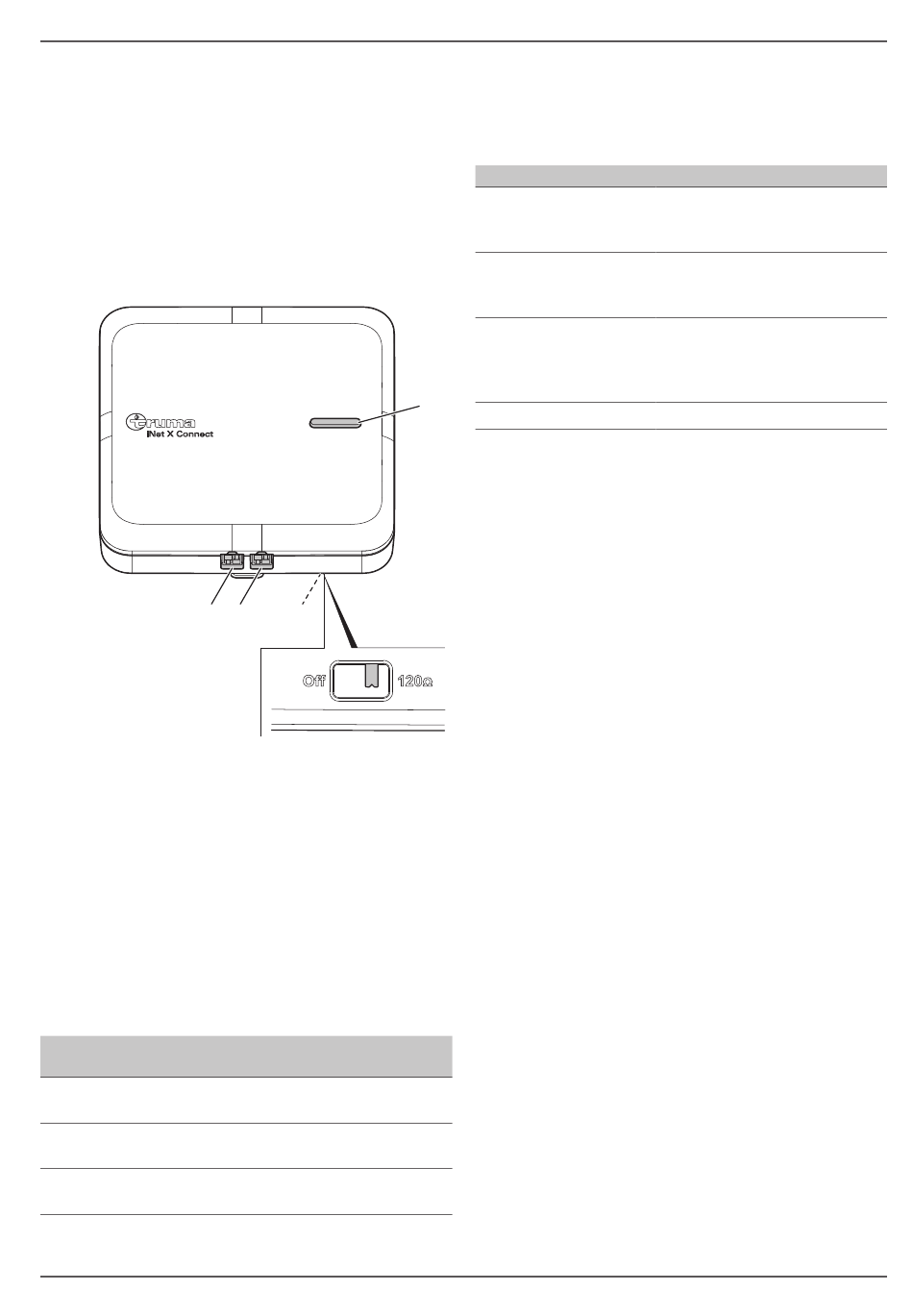

Fig. 1
1 Touche LED
2
Interrupteur à coulisse pour l'activation (120 Ω ) ou
la désactivation (Off) de la résistance de terminai-
son pour le CAN-Bus
3
Connexion CAN2
4 Connexion CAN1
Réglage de l'interrupteur à coulisse
 L'interrupteur à coulisse pour la résistance de ter-
minaison est positionné sur 120 Ω sur le Connect à
l'état de livraison.
Le tableau ci-dessous indique quand l'interrupteur à
coulisse doit être placé sur « Off ».
CAN1 CAN2
Connexion du reste libre
câble
reste libre Connexion du
câble
Connexion du Connexion du
câble câble
47000-00194 · 00 · 10/2024
3 2
Interrupteur à
coulisse
120 Ω
120 Ω
Off
Touche LED
Selon l'état de fonctionnement (EF) du Connect, la
touche LED ne s'allume pas ou s'allume d'une seule
couleur. La signification des couleurs est décrite dans le
tableau ci-dessous.
Couleur EF
Aucune Arrêt
Blanc Prêt
clignotant
Blanc, Connexion
allumé en GSM / LTE
continu
1
Rouge Erreur
 Pour ne pas déranger les utilisateurs, la touche LED
clignotante ou allumée s'atténue après 5 minutes.
5

Volume de livraison

Liste des composants selon l'ordre dans lequel ils sont
nécessaires pour le montage :
1 x Notice abrégée
1 x Câble, CAN, 1,2 m, m4f-m4f (câble avec 2 fiches
identiques)
1 x Câble, CAN+120R, 0,5 m, e4f-x2 (câble avec
1 fiche)
1 x Gabarit avec code QR
1 x Plaque de montage iNet X
2 x Phillips DIN 7996-H, 4 x 15 mm, acier, surface
galvanisée (vis à bois demi-rondes cruciformes)
1 x Truma iNet X Connect
6

Montage

Le Connect est alimenté en tension via le Panel. Le
Connect ne nécessite pas d'alimentation en tension
propre. L'alimentation en tension du Connect est assu-
rée par le câble fourni.

DANGER
Choc électrique dû à des composants
conducteurs
Lors de l'installation, des composants conduc-
teurs peuvent entrer en contact.
Avant d'installer le Connect :
Retirer le câble connecteur 230 V de la prise

extérieure.
Couper l'alimentation en tension de 230 V

autonome (par ex. panneaux solaires, ondu-
leur, générateur).
Désactiver les fusibles et / ou les disjoncteurs

différentiels dans le véhicule.
Description du produit
Signification
Le Connect n'est pas alimen-
té ou est en mode veille (le
Panel est éteint).
Le Connect a établi une
connexion avec le Panel et
est prêt à fonctionner.
Le Connect est connecté au
réseau de téléphonie mobile
et la commande à distance
est possible.
Une erreur est présente.
